Kollmorgen
7

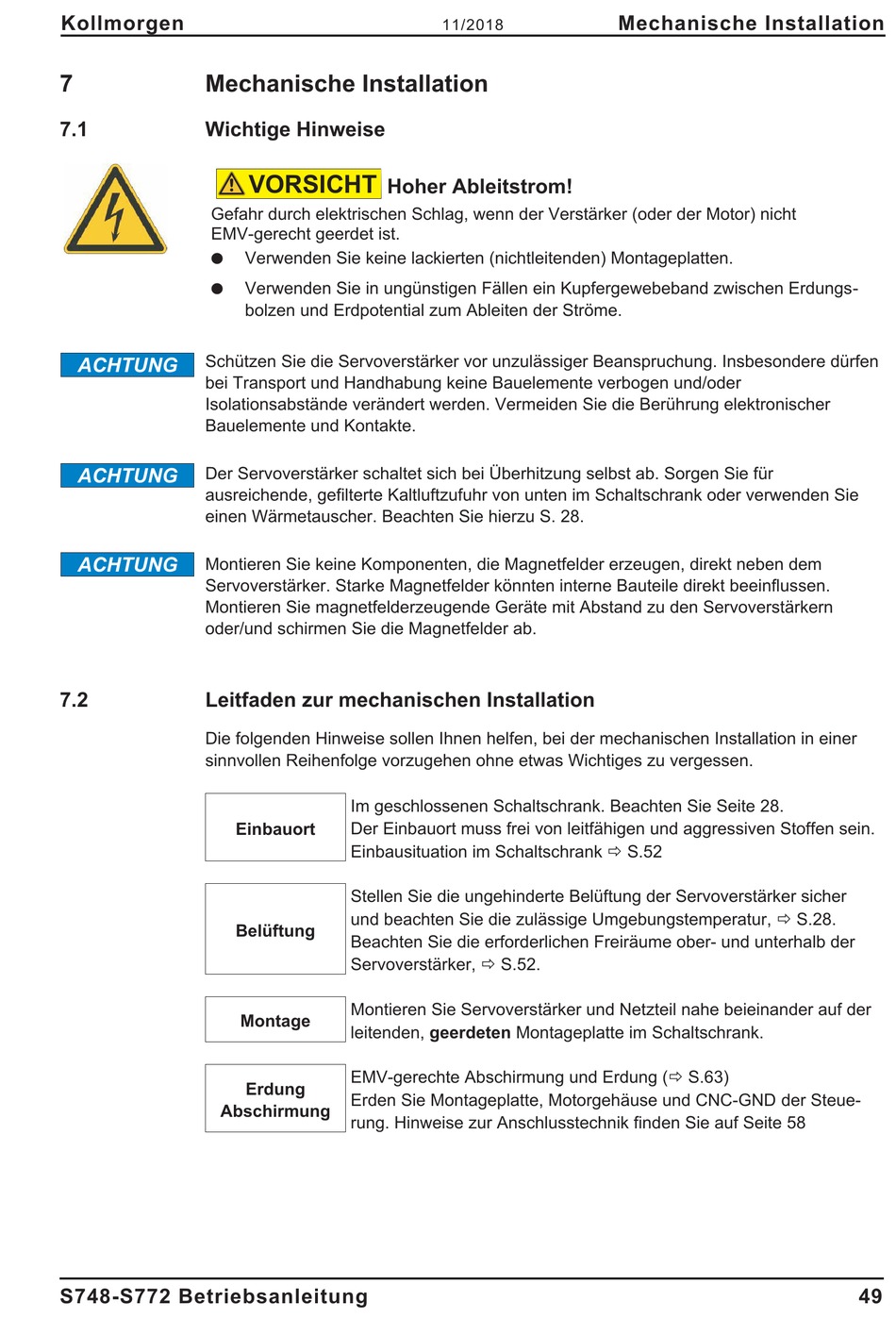

Mechanische Installation
7.1
Wichtige Hinweise
Gefahr durch elektrischen Schlag, wenn der Verstärker (oder der Motor) nicht
EMV-gerecht geerdet ist.
l
l
ACHTUNG
Schützen Sie die Servoverstärker vor unzulässiger Beanspruchung. Insbesondere dürfen
bei Transport und Handhabung keine Bauelemente verbogen und/oder
Isolationsabstände verändert werden. Vermeiden Sie die Berührung elektronischer
Bauelemente und Kontakte.
ACHTUNG
Der Servoverstärker schaltet sich bei Überhitzung selbst ab. Sorgen Sie für
ausreichende, gefilterte Kaltluftzufuhr von unten im Schaltschrank oder verwenden Sie
einen Wärmetauscher. Beachten Sie hierzu S. 28.
ACHTUNG
Montieren Sie keine Komponenten, die Magnetfelder erzeugen, direkt neben dem
Servoverstärker. Starke Magnetfelder könnten interne Bauteile direkt beeinflussen.
Montieren Sie magnetfelderzeugende Geräte mit Abstand zu den Servoverstärkern
oder/und schirmen Sie die Magnetfelder ab.
7.2
Leitfaden zur mechanischen Installation
Die folgenden Hinweise sollen Ihnen helfen, bei der mechanischen Installation in einer
sinnvollen Reihenfolge vorzugehen ohne etwas Wichtiges zu vergessen.
Abschirmung
S748-S772 Betriebsanleitung
VORSICHT
Hoher Ableitstrom!
Verwenden Sie keine lackierten (nichtleitenden) Montageplatten.
Verwenden Sie in ungünstigen Fällen ein Kupfergewebeband zwischen Erdungs-
bolzen und Erdpotential zum Ableiten der Ströme.
Im geschlossenen Schaltschrank. Beachten Sie Seite 28.
Einbauort
Der Einbauort muss frei von leitfähigen und aggressiven Stoffen sein.
Einbausituation im Schaltschrank ð S.52
Stellen Sie die ungehinderte Belüftung der Servoverstärker sicher
und beachten Sie die zulässige Umgebungstemperatur, ð S.28.
Belüftung
Beachten Sie die erforderlichen Freiräume ober- und unterhalb der
Servoverstärker, ð S.52.
Montieren Sie Servoverstärker und Netzteil nahe beieinander auf der
Montage
leitenden, geerdeten Montageplatte im Schaltschrank.
EMV-gerechte Abschirmung und Erdung (ð S.63)
Erdung
Erden Sie Montageplatte, Motorgehäuse und CNC-GND der Steue-
rung. Hinweise zur Anschlusstechnik finden Sie auf Seite 58
11/2018
Mechanische Installation
49
