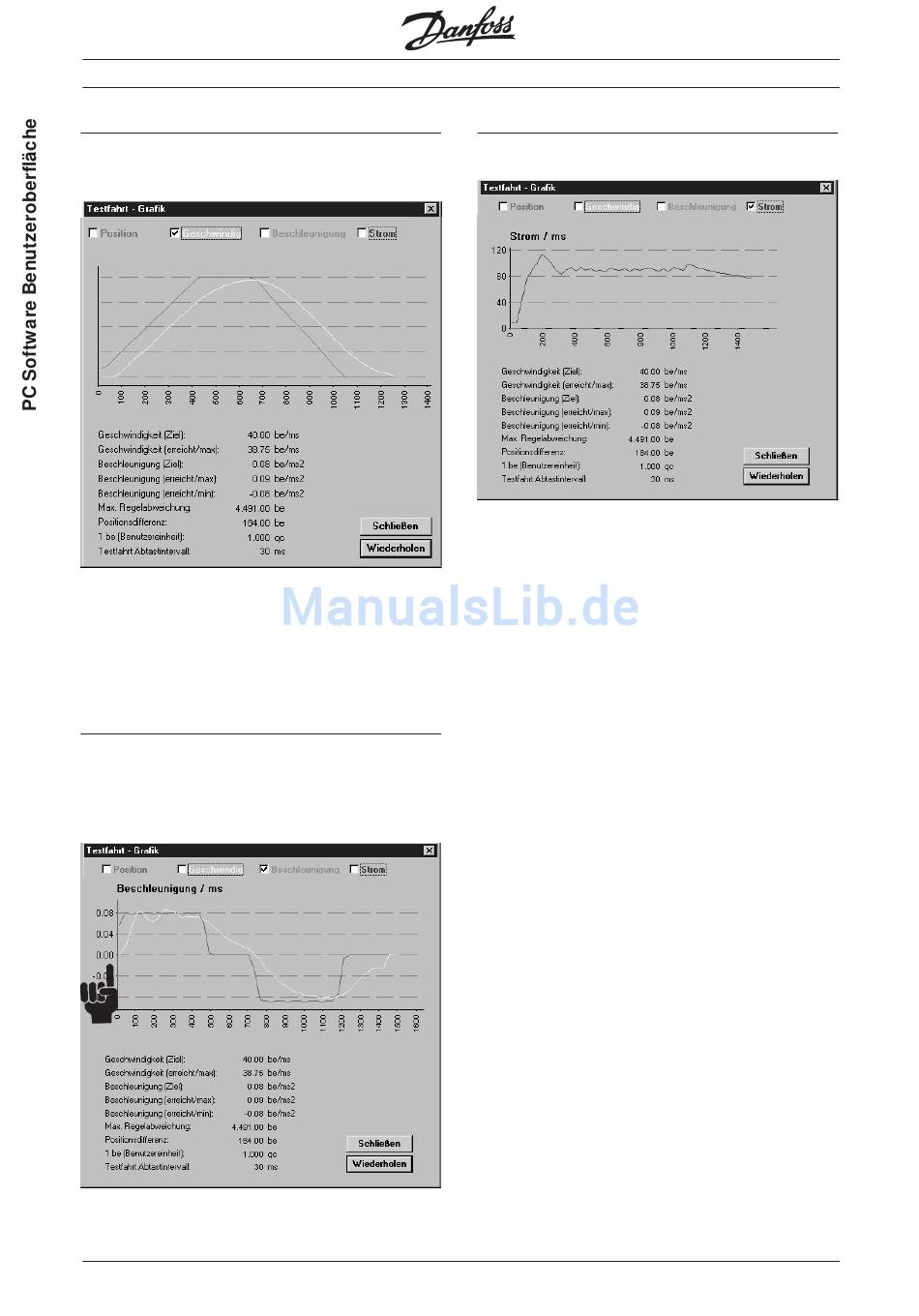

Testfahrt-Grafik Geschwindigkeit
Die gelbe (helle) Kurve zeigt den erfassten Ge-
schwindigkeitsverlauf, die braune (dunkle) Kurve
die gewünschte trapezförmige Sollkurve.
In Sonderfällen kann der trapezförmige Geschwin-
digkeitsverlauf zu einer Dreiecksform entartet sein.
Dieser Effekt tritt auf, wenn die Positionierdistanz
zu gering ist, um bei der gewünschten Beschleuni-
gung die Maximalgeschwindigkeit zu erreichen.
Testfahrt-Grafik Beschleunigung
Die hellgrüne Kurve zeigt den aktuellen Beschleu-
nigungsverlauf, die dunkle die gewünschte trep-
penförmige Sollkurve beim Beschleunigen und
Abbremsen.
56
    
VLT 5000 SyncPos-Option
Testfahrt-Grafik Strom
Die blaue Linie zeigt die aktuelle Stromaufnahme
des Motors.
