Fahrtest durchführen
Schließen Sie nun den Motor an den VLT an und
stellen Sie sicher, dass der Motor völlig frei drehen
kann.
ACHTUNG!
Der Motor muss mit einem NOT-AUS ver-
sehen sein.

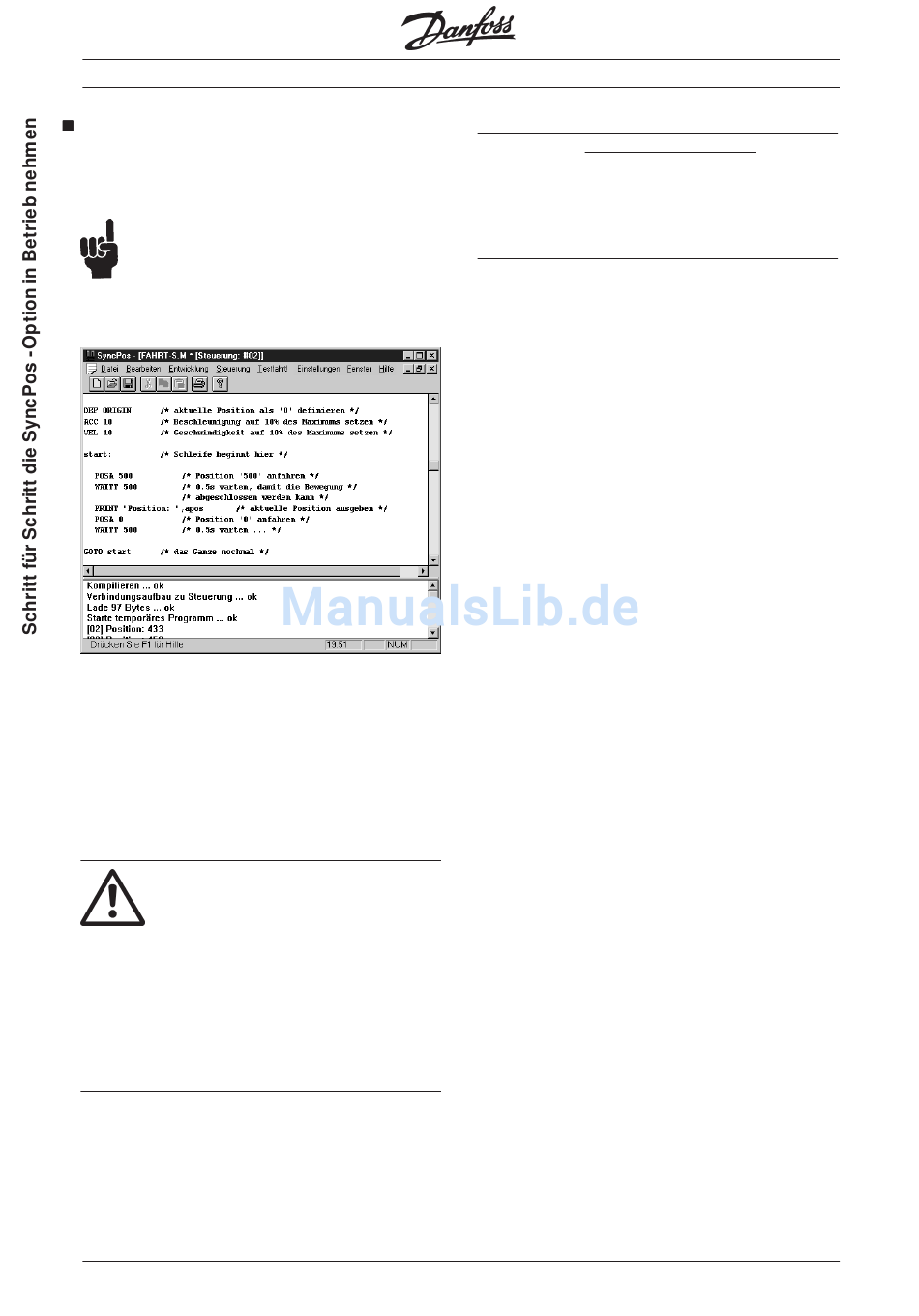

Klicken Sie auf "DATEI" und "ÖFFNEN" Sie die
Datei Fahrtst.m Fahrtst.m Fahrtst.m. Fahrtst.m
Fahrtst.m
Klicken Sie auf "ENTWICKLUNG" und starten Sie
mit "AUSFÜHREN" oder [F5] das Testprogramm.
Der Fahrtest ist erfolgreich, wenn der Motor lang-
sam hin- und herfährt und die Position 500 gemel-
det wird.
Beenden Sie den Fahrtest mit [ESC] und
"SCHLIESSEN" Sie die "DATEI".
Motor fährt unkontrolliert los oder schwingt stark
ACHTUNG!
Schalten Sie den Motor sofort mit NOT-
AUS aus, wenn er stark schwingt oder
plötzlich unkontrolliert losfährt.
Wenn der Motor unkontrolliert losfährt, der Dreh-
gebertest mit Prüfung der Drehrichtung des Motors
vorher aber erfolgreich war, müssen Sie den
Proportionalfaktor Proportionalfaktor Proportionalfaktor Proportionalfaktor (Parameter 702) verringern. Proportionalfaktor
(Siehe PID-Regelung optimieren.)
Motor bewegt sich nicht
Wenn sich der Motor überhaupt nicht bewegt, ist
wahrscheinlich der Proportionalwert des PID-Filters
zu gering oder der VLT nicht freigegeben.
Wenn sicher ist, dass der VLT freigegeben ist
(Klemme 27 = 24 V) und der VLT nicht am LCP ge-
stoppt wurde, erhöhen Sie den Proportionalfaktor
(Parameter 702). (Siehe PID-Regelung optimieren.)
30
Wenn der Motor stark schwingt ...
... müssen Sie PID-Regelung optimieren und die
anderen Parameter des Reglers anpassen:
Reduzieren Sie den Proportionalfaktor
oder erhöhen Sie den Differentialfaktor
Wenn Schleppfehler gemeldet wird
Wenn der Antrieb mit einer "Schleppfehler"-Mel-
dung stehen bleibt, können Sie durch den Ver-
gleich der Soll- und Istwertkurven ermitteln, ob der
Antrieb in die falsche Richtung gedreht hat.
Prüfen Sie die Motor- und Drehgeberanschlüsse.
Wenn die Anschlüsse richtig sind, müssen Sie den
T T T T T olerierten Positionsfehler
(Siehe PID-Regelung optimieren.)
Proportionalfaktor Proportionalfaktor Proportionalfaktor
Proportionalfaktor
MG.10.J4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
    
VLT 5000 SyncPos-Option
Proportionalfaktor KPROP (11) Proportionalfaktor Proportionalfaktor Proportionalfaktor
Differentialfaktor Differentialfaktor Differentialfaktor KDER (12). Differentialfaktor
olerierten Positionsfehler POSERR (15) erhöhen. olerierten Positionsfehler olerierten Positionsfehler
olerierten Positionsfehler
