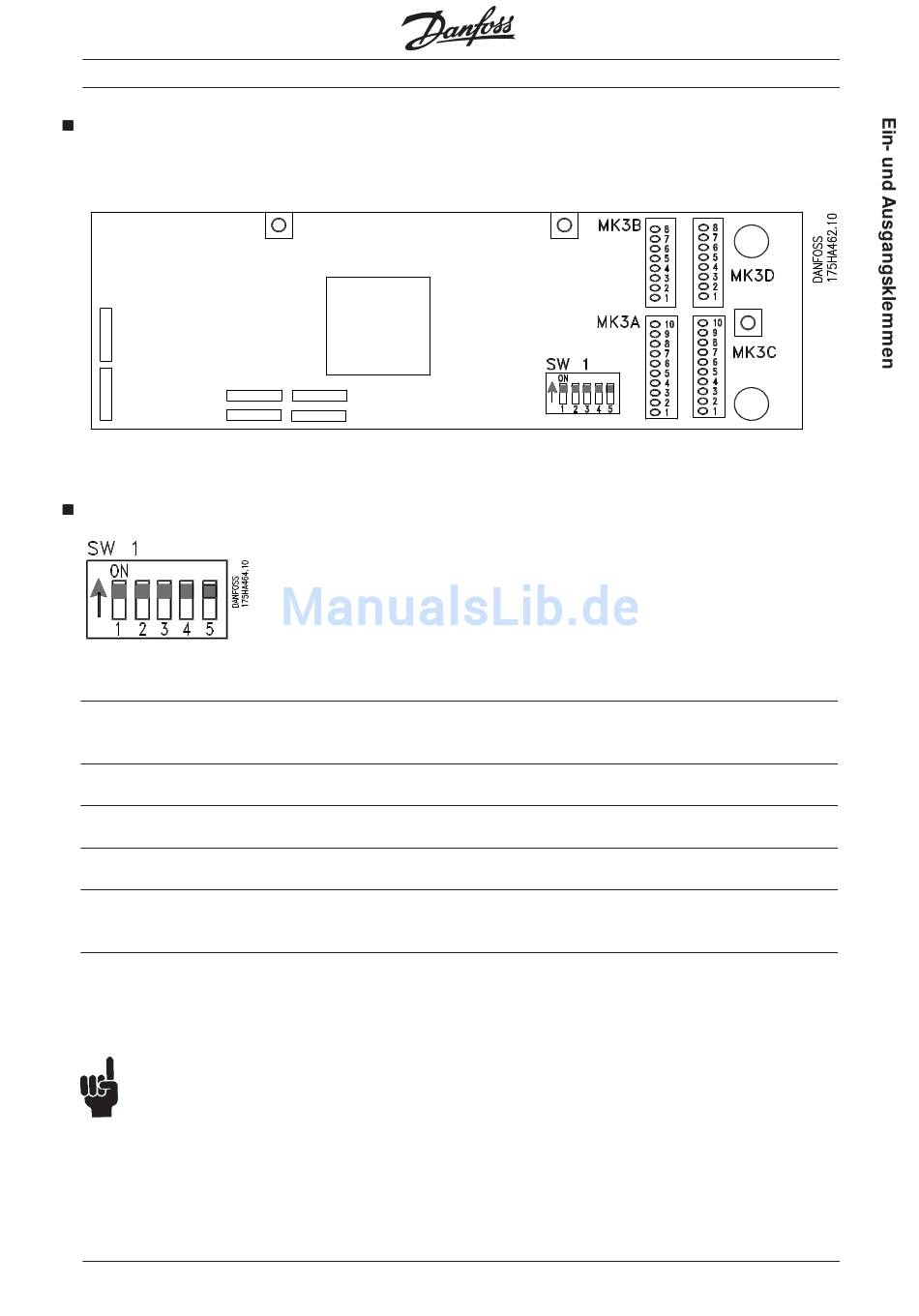

Layout der Optionskarte
Die Abbildung zeigt die Position der Anschlüsse
und des Dip-Schalters.
Dip-Schalter 1.1 – 1.5
Schalter
Beschriftung OFF
1.1 Optionskarte muss mit einer externen
24V-Versorgungsspannung betrieben
werden.
1.2 Abschlusswiderstand nicht angeschlossen
(Z Kanal)
1.3 Abschlusswiderstand nicht angeschlossen
(B Kanal)
1.4 Abschlusswiderstand nicht angeschlossen
(A Kanal)
1.5 Optionskarte muss mit einer externen
Versorgungsspannung betrieben werden
(gemeinsam).
Die Werkseinstellung der Schalter 1.1 – 1.5 ist ON.
SW. 1.2, 1.3 und 1.4 gelten nur für MK3B (Masterdrehgeber-Schnittstelle)
ACHTUNG!
Bei Einsatz der Funktion Virtueller Master muss in allen Optionen – ausgenommen die erste und
letzte an das Netzwerk angeschlossene Station – die Abspannung ausgeschaltet sein (Schlt. 1.2-1.4).
Siehe auch die Anschlussbeispiele auf Seite 16 und 17.
MG.10.J4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
    
VLT 5000 SyncPos-Option
ON
Optionskarte wird von der Steuerkarte
(24 V) versorgt.
Abschlusswiderstand angeschlossen
(Z Kanal)
Abschlusswiderstand angeschlossen
(B Kanal)
Abschlusswiderstand angeschlossen
(A Kanal)
Optionskarte wird von der Steuerkarte
versorgt (gemeinsam).
13
