Danfoss VLT Serie 5000 Handbuch Seite 12

Klemme A1
Inkrementale Eingabe A ein
Absolute Eingabe Clk aus
Virtueller Master A aus
Abb. 1
Klemme A2
Inkrementale Eingabe A ein
Absolute Eingabe Clk aus
Abb. 2
Versorgungsspannungen
Die Versorgung der Optionskarte erfolgt über die
interne 24V-DC-Versorgung des VLT5000. Da je-
doch die verfügbare Leistung begrenzt ist, kann es
erforderlich sein, eine externe 24V-DC-Versorgung
zu benutzen.
Die 24V-DC-Versorgung des VLT 5000 kann insge-
samt 420 mA liefern, einschließlich der Last auf
der Steuerkarte (Klemme 12, 13 und Ausgang 42
und 45).
Die 5V-Ausgangsleistung der Optionskarte wird
von der 24V-Versorgung erzeugt. Die höchste
Leistung auf der 5V-Seite ist 5 V x 280 mA = 1,4 W,
dies entspricht etwa 60 mA auf der 24V-Seite.

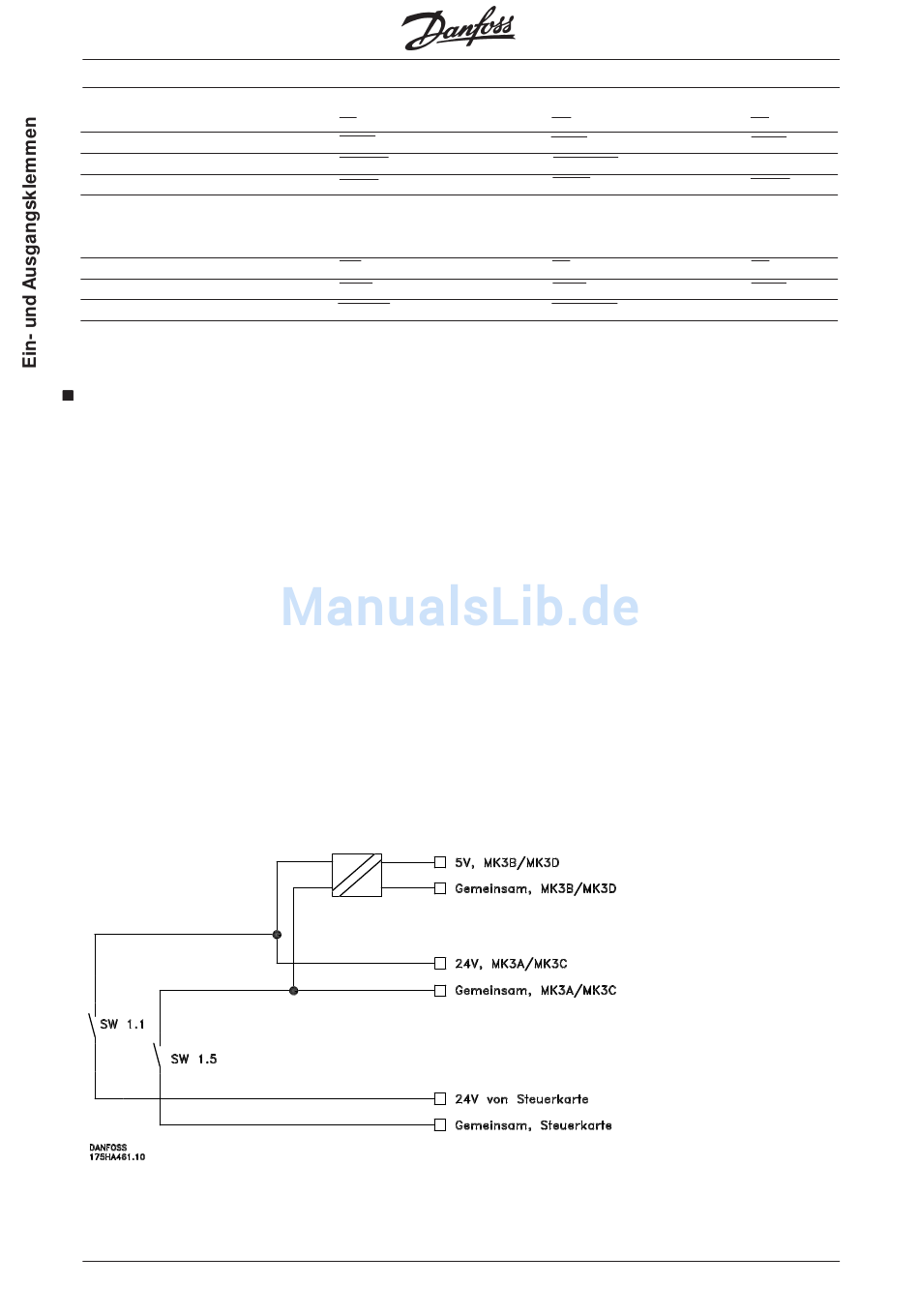

Bei Einsatz einer externen 24V-DC-Quelle muss
die interne 24V-Versorgung von der Steuerkarte
abgeschaltet werden, und zwar durch Öffnen des
Schalters SW 1.1 und 1.5.
12
VLT
A1 B1
A ein B ein
Clk aus Daten ein
A aus B aus
A2 B2
A ein B ein
Clk aus Daten ein
Jeder Digitaleingang auf der Optionskarte nimmt
8 mA auf. Jeder Digitalausgang auf der Options-
karte kann je nach Last bis zu 0,7 A (bei externer
24V-Versorgung) liefern.
Die Belastung der 24V-Versorgung (intern oder
extern) kann folgendermaßen berechnet werden:
(24 V Versorgungsspannung, Klemmen12/13
MG.10.J4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
    
5000 SyncPos-Option
B1 Z1
B ein Z ein
Daten ein Nicht belegt
B aus Z aus
B2 Z2
B ein Z ein
Daten ein Nicht belegt
8 mA x Anzahl der Digitaleingänge
+
Belastung der Digitalausgänge
(mk3 C, O1 – O8)
+
Belastung der 5V-Versorgung
(mk3 B/D, 5 V/com)
+
Belastung der Steuerkarte
und Ausgänge, Klemmen 42/45)
Z1
Z ein
Nicht belegt
Z aus
Z2
Z ein
Nicht belegt
