Beachten Sie dabei, dass die maximale Ausgangs-
frequenz höher sein muss, als die Frequenz der
maximal zulässigen Geschwindigkeit der Achse,
um Schlupf zu vermeiden.
Die Klemme 27 muss an 24 V angeschlossen oder
der Parameter 502 auf "serieller Ausgang" einge-
stellt werden.
Wählen Sie die Funktionen der Ein- und Ausgänge
in der Parametergruppe 3xx entsprechend den An-
forderungen Ihrer Anlage aus. Beachten Sie, dass
sich die Werkseinstellungen von einem Antrieb
ohne Optionskarte unterscheiden.
Bitte beachten Sie auch, dass Parameter 780
(Aktivierter Totzeitausgleich) auf AUS gesetzt ist
(siehe Seite 111). Dieser Parameter verhindert
Schwingungen im Stillstand.

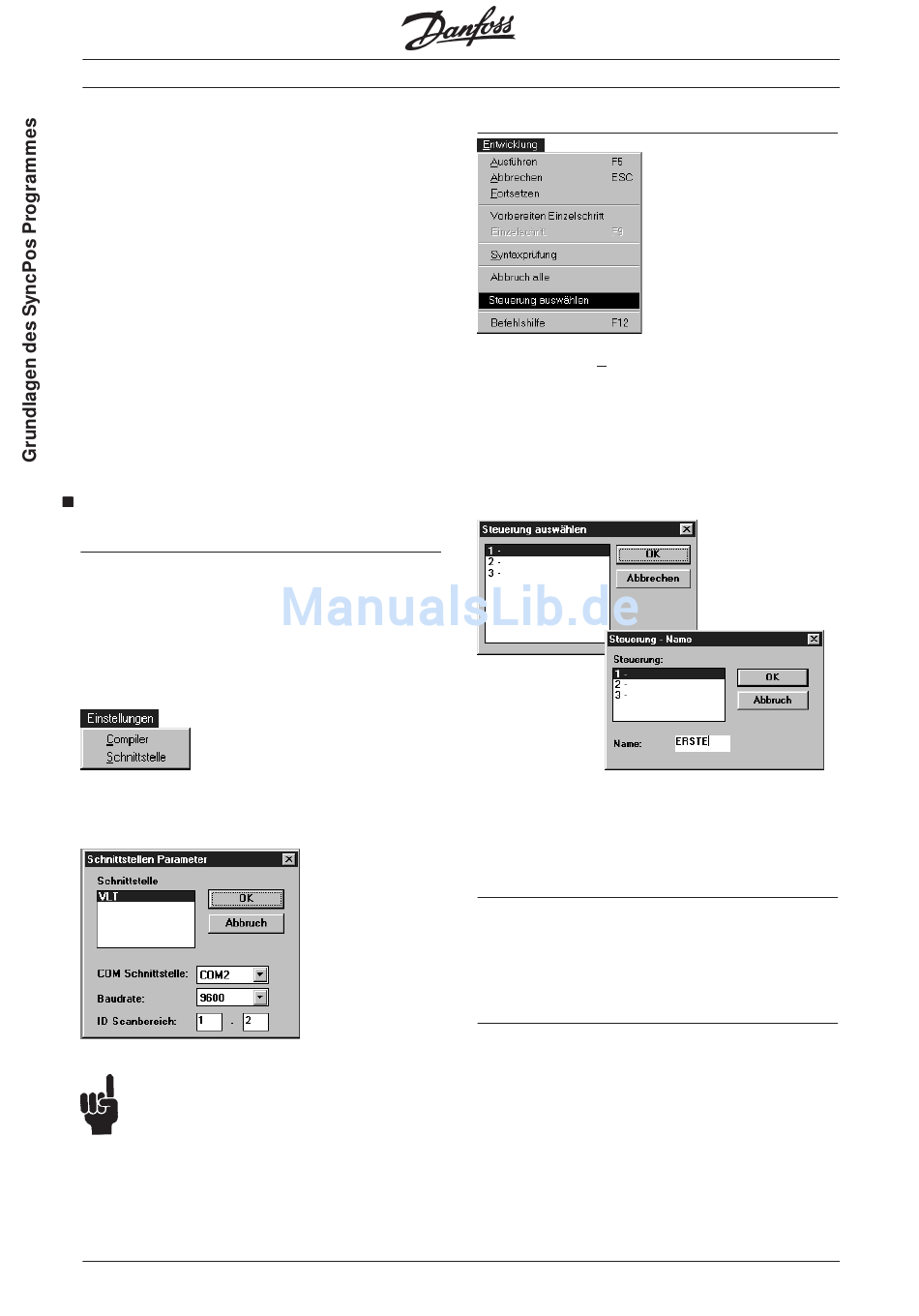

Kommunikation einrichten
Bevor Sie beginnen ...
prüfen Sie, ob die Baudrate im VLT (Par. 501) ein-
gestellt ist; bei einem seriellen Anschluss ist die
Baudrate ab Werk fest eingestellt. Dann richten
Sie die Kommunikation in Ihrem PC wie folgt ein:
Öffnen Sie eine vorhandene oder neue Datei.
Klicken Sie auf "EINSTELLUNGEN" → → → → →
"SCHNITTSTELLE".
Der VLT und die Baudrate sind voreingestellt.
Klicken Sie auf OK.
ACHTUNG!
Die Baudrate im VLT (Par. 501) und im Pro-
gramm muss auf jeden Fall übereinstimmen.
26
    
VLT 5000 SyncPos-Option
"STEUERUNG AUSWÄHLEN"
Klicken Sie auf "ENTWICKLUNG" → → → → →
"STEUERUNG AUSWÄHLEN", markieren Sie im
folgenden Dialogfeld den VLT, den Sie in Betrieb
nehmen wollen und klicken Sie auf "OK". Für
jeden VLT, den Sie angeschlossen haben, erscheint
automatisch die im Parameter 500 eingestellte
Adresse im Dialogfeld.
Sie können zusätzlich zur Adresse im Menü
"STEUERUNG" → → → → → "PARAMETER" → → → → → "NAME" für
jeden VLT einen Namen eingeben.
RS485 Anschluss
Für einen RS485 Anschluss benötigen Sie die
RS232-Standardschnittstelle im PC oder eine zu-
sätzliche RS232-Schnittstellen-Karte und einen
externen Wandler.
Kommunikation einrichten beenden
Im Kommunikationsfenster wird die erfolgreiche
Verbindung gemeldet; in der Titelleiste der aktuel-
len Datei steht nun neben dem Dateinamen auch
die Adresse und der Name des VLT.
