Es gibt zwei Schnittstellen zur SyncPos-Option:
• 36 Klemmen auf der Optionskarte
• 24 Klemmen auf der VLT-Steuerkarte
VLT Steuerkartenklemmen
Die Steuerkartenklemmen können für Synchronisie-
rungs- und Positionierungsfunktionen vorgesehen
werden, sofern folgende Parametereinstellungen
vorgenommen wurden:
Digitaleingänge 16, 17, 18, 19, 27, 29, 32 und 33
Mit dem Befehl IN des SyncPos-Anwendungspro-
grammes können Sie jederzeit den Status der
digitalen Eingänge auslesen.
Wenn die Parameter 300–303 und 305–307 auf
"ohne Funktion" (Werkseinstellung) eingestellt sind,
werden die Eingänge von der VLT-Steuerkarte
ignoriert und können als Eingänge für die Options-
karte benutzt werden.
Parameter 304 kann nicht auf "Ohne Funktion"
gesetzt werden. Daher hat der Eingang 27 immer
eine Stopfunktion. Sie können dies verhindern,
wenn Sie den Parameter 304 als "Motor Freilauf
invers" gesetzt lassen und in Parameter 502 den
"seriellen Eingang" wählen.
Analogeingänge 53, 54 und 60
Mit dem Befehl INAD des Sync-Pos-Anwendungs-
programmes können Sie jederzeit den Status der
analogen Eingänge auslesen.
Wenn Sie die Parameter 308, 311 und 314 auf
"Ohne Funktion" einstellen, werden die Eingänge
von der VLT-Steuerkarte ignoriert und sie können
weiterhin als Eingänge der Optionskarte genutzt
werden.
Digitale Eingänge
Digitale Ausgänge
10
    
VLT 5000 SyncPos-Option
Digital-/Analogausgänge 42 und 45
Die Ausgänge 42 und 45 können vom SyncPos-
Anwendungsprogramm mit dem Befehl OUTDA
gesteuert werden, wenn die Parameter 319 und 321
auf eine der folgenden Einstellungen gesetzt
werden:
OPTION DIGITAL
OPTION 0 – 20 mA
OPTION 4 – 20 mA
OPTION 0 – 32000P Pulsausgang
Relaisausgänge 01 und 04:
Die Relaisausgänge können vom SyncPos-Anwen-
dungsprogramm mit dem OUT Befehl gesteuert
werden, wenn die Parameter 323 und 326 auf fol-
gende Werkseinstellung gesetzt sind:
Steuerwort bit 11/12
Technische Daten
Die technischen Daten bzgl. der Steuerkartenklem-
men finden Sie im VLT5000-Produkthandbuch.
Optionskartenklemmen
Es gibt zwei Drehgeberschnittstellen, die folgende
Funktionen abdecken:
• Istwert Drehgeber-Eingang
• Master Drehgeber-Eingang / Virtueller Master-
Ausgang
Es gibt 8 Digitaleingänge, 8 Digitalausgänge und
Klemmen für 5V- und 24V-Versorgung. Die Funk-
tionen und technischen Daten der Klemmen sind
im Folgenden beschrieben.

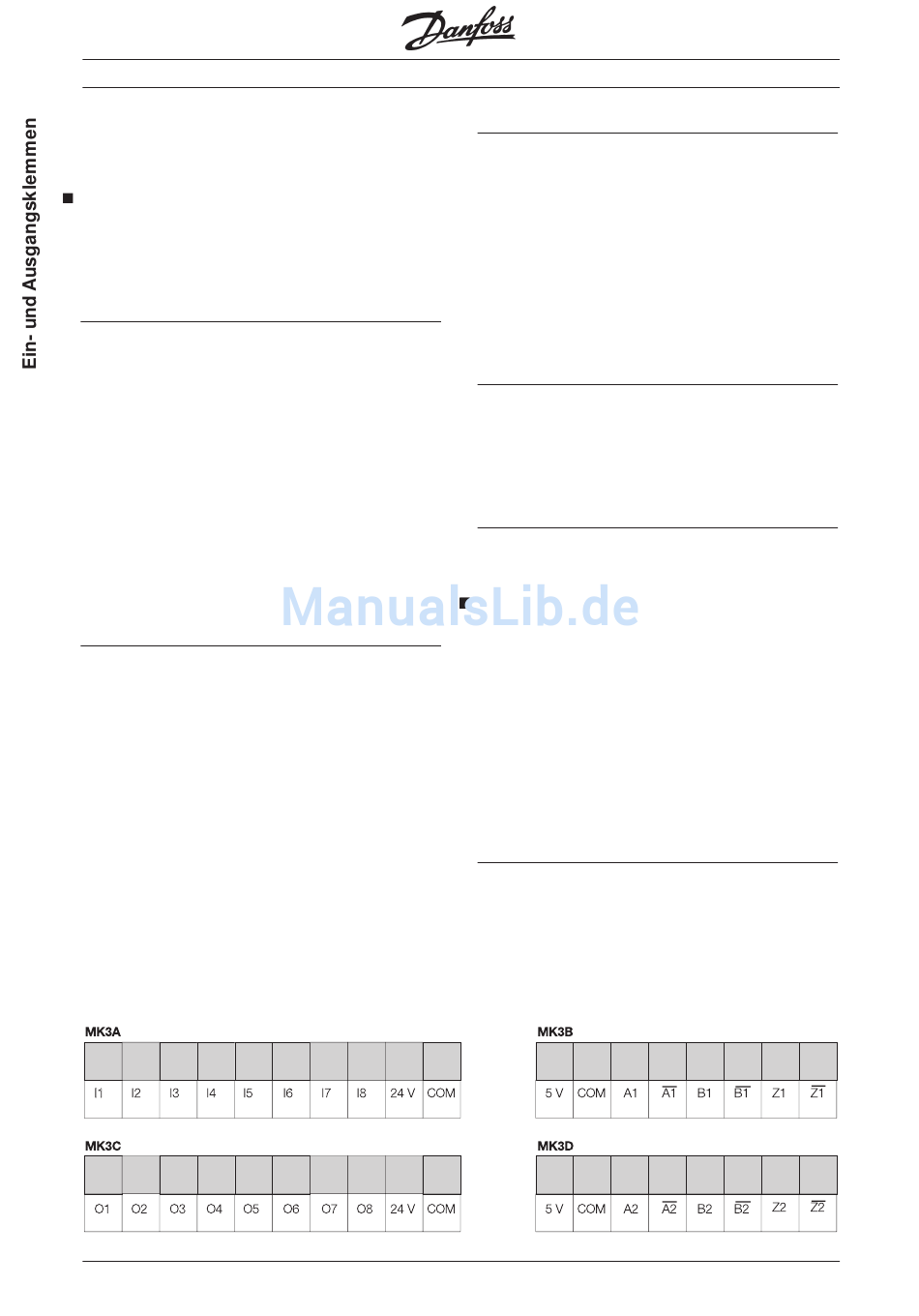

Beschreibung der Klemmen
Es gibt 4 Klemmenblöcke, 2 zehnpolige und
2 achtpolige.
(Siehe Abb. unten)
MG.10.J4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
Digitalausgang
Analogausgang (Werksein-
stellung)
Analogausgang
Master / virtueller Master
Istwert
