Achsprozessdaten, Profilgenerator Werte
Index Beschreibung
4218 PG_FLAG_MOVING
// Flag für Achse fährt
PG_FLAG_OVERFLOWS
// Flag für Überlauf der Slave-Position
PG_FLAG_OVERFLOWM
// Flag für Überlauf der Masterposition
PG_FLAG_POSFLOAT
// Flag für Lageregelung temporär
abgeschaltet
PG_FLAG_INTERNTST
// Flag zum internen Gebrauch
PG_FLAG_SYNCREADY
// Flag für Synchronisation fertig
PG_FLAG_SYNCFAULT
// Flag für Synchronisation nicht erfolgt
PG_FLAG_SYNCACCUR
// Flag für geforderte Genauigkeit
erreicht (Syn)
PG_FLAG_SYNCMMHIT
// Flag für Master-Marker erkannt
PG_FLAG_SYNCSMHIT
// Flag für Slave-Marker erkannt
PG_FLAG_SYNCMMERR 32L << 24
// Flag für Markerabstand Master über-
schritten
PG_FLAG_SYNCSMERR
// Flag für Markerabstand Slave
überschritten
PG_FLAG_TESTFLAG
// Flag zum internen Gebrauch
ACHTUNG!
Die Werte der Systemvariablen sind interne,
hardware-abhängige Werte, die sich ändern
können.
Befehlsgruppe
CON
Querverweise
LINKSYSVAR, TESTSETP
118
VLT
TESTSETP

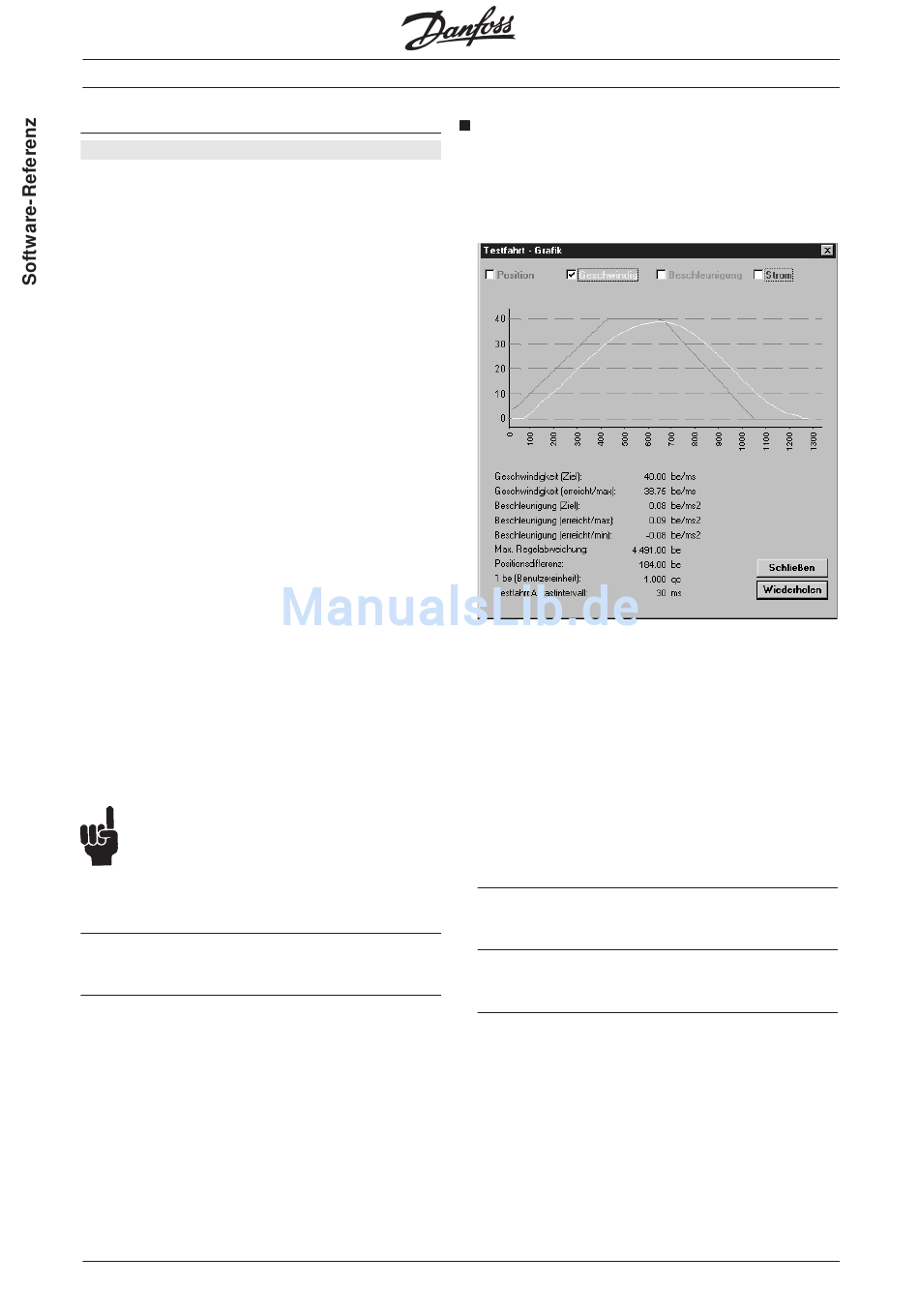

Standardgemäß können Sie aus dem Menü
"TESTFAHRT" eine Testfahrt auslösen, die Soll-
1L << 8
und Istposition, Geschwindigkeit, Beschleunigung
und Strom aufzeichnet und deren Ergebnis Sie in
2L << 8
der Testfahrt-Grafik sehen können:
4L << 8
8L << 8
64L << 8
1L << 24
2L << 24
4L << 24
8L << 24
16L << 24
Mit den beiden Befehlen TESTSETP und
TESTSTART können Sie darüber hinaus weitere
oder andere Parameter, zum Beispiel die Master-
64L << 24
Position aufzeichnen. Und im Gegensatz zu
"TESTFAHRT" können Sie diese Daten während
der Ausführung eines Programmes aufzeichnen.
128L << 24
Mit TESTSETP legen Sie die Parameter der Auf-
zeichnung fest (welche Parameter wie oft aufge-
zeichnet werden sollen und in welches Array) und
mit TESTSTART starten Sie dann die Aufzeichnung.
Kurzinfo
Aufzeichnungsdaten für Testfahrt festlegen
Syntax
TESTSETP ms wi1 wi2 wi3 arrayname
Parameter
ms
wi 1...3
arrayname = Name des Arrays, das für die Auf-
MG.10.J4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
    
5000 SyncPos-Option
= Abstand in Millisekunden zwischen
zwei Messungen
= Indizes der drei Werte, die aufge-
zeichnet werden sollen. Es gelten die
Vereinbarungen für das Systemarray. Es
werden immer drei Werte aufge-
zeichnet.
zeichnung verwendet wird.
