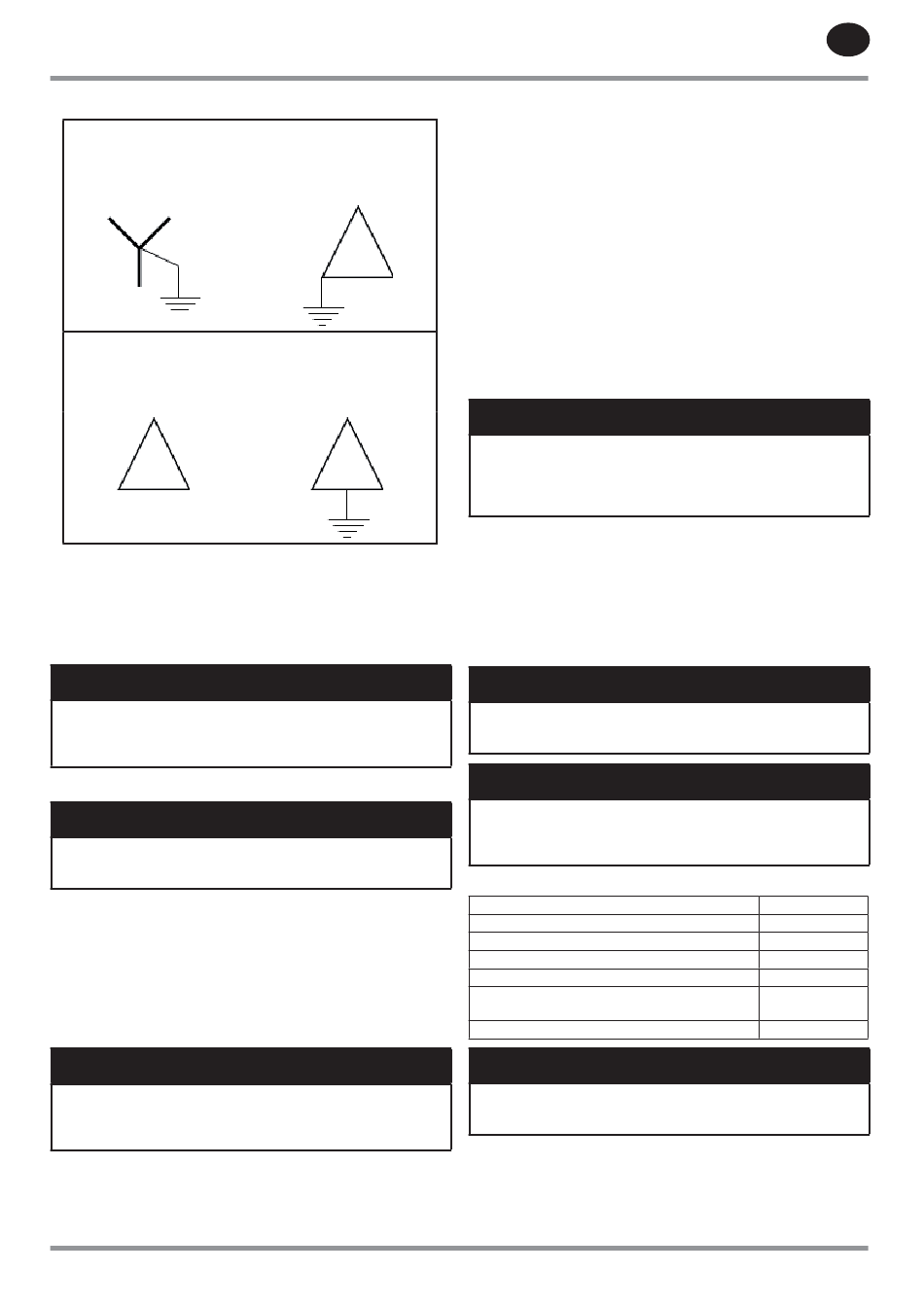

Фигура 3: Заземяване за тип „звезда" и тип „триъгълник"
Заземено свързване
тип „звезда" (типично)
Незаземено свързване
тип „триъгълник"
(типично)
Направете справка с правилата и изискванията за електрическо
свързване, за да заземите компресора към постоянна предпазна
заземителна връзка. Електрическият корпус на компресора съдържа
клема за електрическо заземяване, която има идентификация „PE".
Типичното основно входно захранване представлява свързване с
четири проводника, като три от тях са захранващи, а един е заземителен.
Свържете заземителния проводник към заземителната клема.
Ако има само три захранващи проводника и няма заземителен
проводник, свържете заземителната клема към правилна
връзка към земя на сградата. Не оставяйте корпусната рама без
електрическа връзка към захранващ заземителен източник.

Как да разберете какъв ти система е използвана
Използвайте мултицет, за да измерите напрежението. Всички
показания за напрежение могат да се променят в диапазона плюс
или минус 10%.
В заземена 480-волтова мрежа със свързване тип „звезда":
• Напрежението на всяка фаза към земя (неутрална) е приблизително
277 волта (480/кор.кв.3)
• 277 волта е номиналното показание за 480-волтови системи.
• За 380, 415, 440 и 575-волтови системи са възможни други показания
за напрежение във волтове. Вж. таблица 2.
• Напрежението фаза-към-фаза е същото като основното захранващо
напрежение (575, 480, 460, 440, 415 или 380 волта).
В мрежа от тип „звезда", която има неутрална връзка с високо
съпротивление над 30 ома, трябва да изключите двата филтъра
за електромагнитна съвместимост (EMC). Вижте „Изключване на
филтрите за електромагнитна съвместимост (EMC)" на страница 3.
80447188 Изд. B
Ъглово заземено
свързване тип
„триъгълник"
(нетипично)
Центрово заземено
свързване тип
„триъгълник"
(нетипично)
БЕЛЕЖКА
БЕЛЕЖКА
БЕЛЕЖКА
В незаземена мрежа със свързване от тип „триъгълник":
• Мрежата е капацитивно заземена.
• Паразитните капацитети са свързани между всеки фазов проводник
към земя.
• Всички фазови напрежения към земя са приблизително 277 волта за
480-волтова мрежа.
• Може да има много различни показания поради капацитивното
заземяване.
• Напрежението фаза-към-фаза е същото като основното захранващо
напрежение (575, 480, 440 или 380 волта).
Основната функция на незаземена мрежа тип „триъгълник" е да позволи
непрекъсваемо захранване при повреда на заземяването. В този момент
незаземената мрежа се пренасочва към земя. Главният прекъсвач се
отваря само когато две фази са свързани към земя. Следователно е
възможно една от трите фази на незаземена мрежа тип „триъгълник"
да е свързана към земя или мрежата да не е заземена по време на
инсталиране на компресора, но да има заземена фаза в бъдещ момент.
ЗАБЕЛЕЖКА
В незаземена мрежа тип „триъгълник" трябва да изключите
двата филтъра за електромагнитна съвместимост (EMC). Ако не
направите това, ще възникне повреда на филтъра и на вариатора
(VSD). Това ще наруши фабричната гаранция. Вижте „Изключване
на филтрите за електромагнитна съвместимост (EMC)".
В мрежа със свързване тип „триъгълник":
• Само две фази към земя имат напрежение, а третата фаза е с нулево
напрежение. Фазата с нулево напрежение е заземена.
• Напрежението на двете незаземени фази е същото като основното
захранващо напрежение (480 волта към земя за 480-волтова система).
• Напрежението фаза-към-фаза е същото като основното захранващо
напрежение (480, 440 или 380 волта).
БЕЛЕЖКА
За всички компресори, които имат вариатор за основното
задвижване, свържете земята към вход L2 на компресора. Ако не
изпълните тази процедура, компресорът няма да работи.
БЕЛЕЖКА
Ако откриете заземена фаза по време на инсталирането, важно
е да разберете дали заземената фаза е умишлено свързана
(заземена) или случайно (незаземена с налично състояние на
заземяване поради неизправност).
Таблица 2: Номинална стойност за входно напрежение
Номинална стойност за напрежение (VAC)
Фаза
Херц
Мин./Макс. толеранс за напрежение (%) 400-460 V
Мин./Макс. дисбаланс на напрежение между
фазите (%)
Мин./Макс. толеранс на честота (%)
БЕЛЕЖКА
Номинални стойности, които не се вместват в тези ограничения,
могат да причинят повреда на компресора и да анулира
фабричната гаранция.
BG
380-460
3
50/60
± 10
380 V +10, -6
3
± 5
BG-7
