Разполагане В Завода
Легенда
1. Компресор
2. Въздушен приемник
3. Сушилня за въздух
4. Филтри за сгъстен въздух
5. Точки на системни потребности
6. Вентилационен отвор/уловител на конденза
7. Изолационен вентил
8. Въздушен приемник ("Мокър резервоар")
• Клиентът може да монтира гъвкав елемент между машината и
системата за налягане, за да се избегне предаване на вибрации.
• Компресорът може да се монтира върху всеки нивелиран под, който
може да го поддържа. Препоръчва се суха, вентилирана зона, където
атмосферата да е възможно най-чиста.
• Избраната за разполагане на сушилнята зона трябва да е без прах,
химикали, метални стружки, бояджийски изпарения и спрейове.
• Твърдите повърхности могат да отразяват шума с видимо увеличение
на нивото на децибелите. Когато звуковото предаване е важно,
зад компресор може да се монтира каучуков или корков лист за
намаляване на шума. Може да е необходим гъвкав тръбопровод.
• Вижте схемата за общо разположение, за изискванията за минимално
пространство за нормална работа и поддръжка.
• Трябва да се поддържа минималното пространство пред вратата на
контролното табло, както се изисква от националните или местните
правила.
• Трябва да се избягват околни температури, по-високи от 46°C (115°F),
както и зони на висока влажност.
Препоръчва се минимум 1 м (3,3 фута) свободно пространство
около компресора. Ако таванното пространство е ограничено,
тогава отработеният въздух трябва да се отвежда през
въздуховод или да се отбива от компресор.
Компресорите от шнеков тип не трябва да се монтират в системи
за въздух с възвратно-постъпателни компресори без помощта на
изолация, като общ приемен резервоар. Препоръчва се и двата
типа компресори да се свързват посредством тръбопроводи към
общ приемен резервоар, като се използват отделни линии за
въздух.
Компресор се експедира с монтирани на място транспортни
ограничители. Свалете ги, за да позволяват свободно движение
на задвижването по време на работа. Всички ограничители са
боядисани в жълто.

Тръбопровод За Изпразване И Конденз
Важно е при монтиране на нов компресор (1) да се прегледа цялата
въздушна система. С това се гарантира безопасна и ефективна обща
система.
80447188 Изд. B

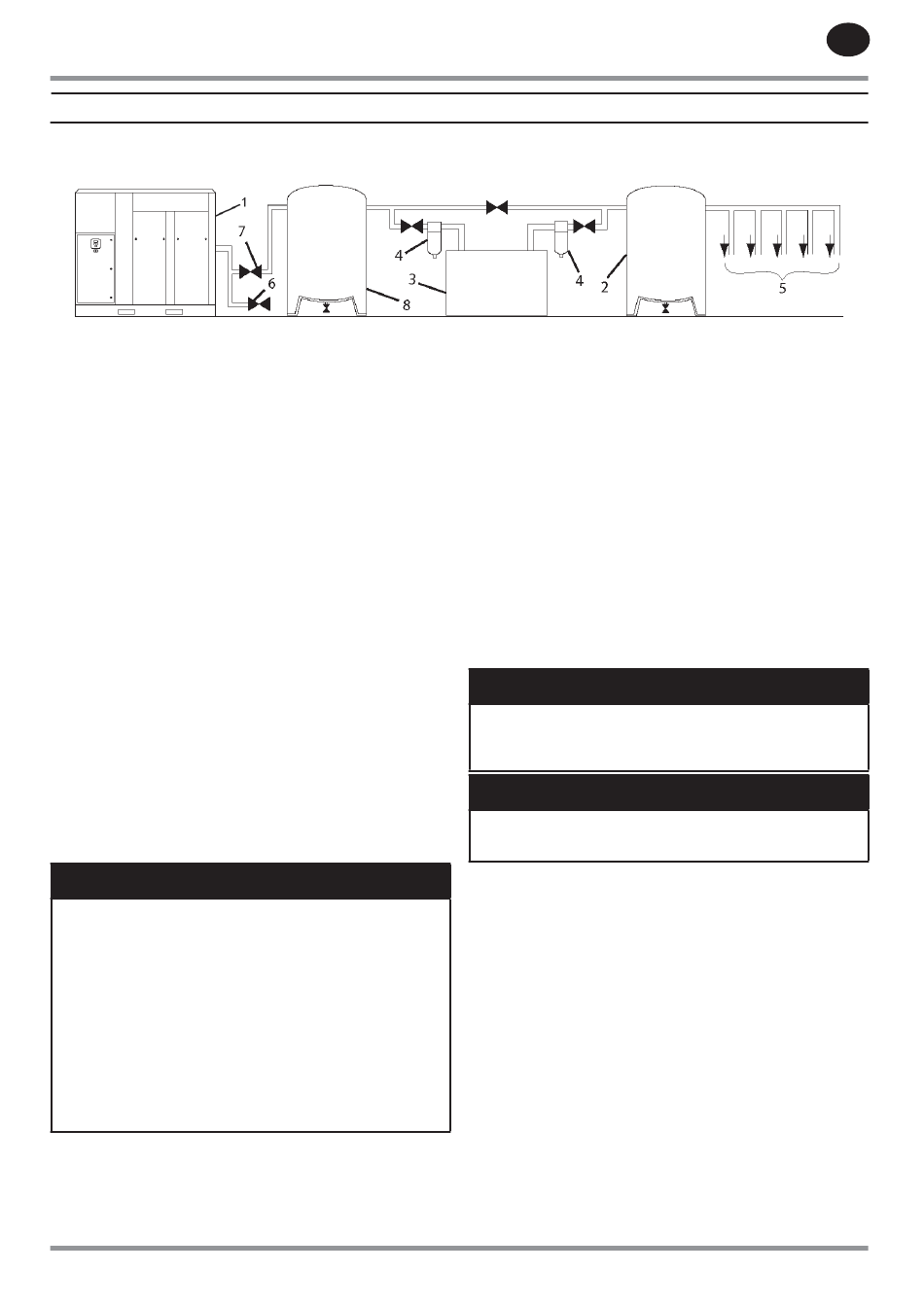

Фигура 1: Типична въздушна система
БЕЛЕЖКА
МОНТАЖ
Един от елементите, който трябва да се има предвид, е преносът на
течност. Монтажът на сушилни за въздух (3) е винаги добра практика, тъй
като правилно избрани и монтирани, те могат да намалят всеки пренос
на течности до нула.
Препоръчителен е въздушен приемник (2), за да се гарантира, че общият
обем на системата е достатъчен.
Изпускателният тръбопровод трябва да е най-малко толкова голям,
колкото свързването на изхода на компресора. Всички тръбопроводи
и фитинги трябва да са подходящо оразмерени за работното налягане.
Изпускателният тръбопровод не трябва да оказва никакво напрежение
или натиск върху уреда.
Добра практика е да се монтират филтри на тръбопроводите (4).
Включете средство (6) за продухване на изпускателния правопоточен
тръбопровод от вентила за проверка на минимално налягане,
разположен в сепараторния резервоар, и свържете в противопоток към
първата система изолационен вентил (7).
Този продукт има вътрешен контролен изпускателен клапан. Не е
необходим външен контролен клапан. Изисква се изолационен клапан
(7) на разстояние до 1 м (36 инча) от изхода на компресора.
Не трябва да има никакъв пластмасов или PVC тръбопровод,
прикачен към това устройство, или използван за каквито и да
било правопоточни линии, с изключение на линии за отвеждане
на конденз.
Изпусканият въздух съдържа много малък процент компресорно
масло за смазване и трябва да се полагат грижи, за да се
гарантира, че правопоточното оборудване е съвместимо.
Когато два ротационни прибора работят в паралел, осигурете
изолационен вентил (7) и уловител за източване (6) за всеки компресор
преди общия приемник. Изпускателният тръбопровод трябва
да е поставен така, че да не позволява на водата да се изтласка в
неработещата машина.
Мокър резервоар (8) се препоръчва в случаите, когато сушилнята за
въздух е от регенеративен сикативен тип за предотвратяване работа на
кратки цикли на компресора по време на цикъла на продухване, когато
потребността от въздух на инсталацията е ниска.
Вграденият постохладител намалява температурата на изходния
въздух под точката на оросяване (за повечето околни условия). Затова
кондензира значително количество водни пари. За отвеждане на този
конденз всеки компресор с вграден постохладител е оборудван с
комбинация от сепаратор/уловител на конденза.
Близо до изхода на компресора трябва да се монтират сборник на
капките и изолационен вентил. Към крана за източването на конденза в
основата трябва да се свърже дренажен тръбопровод.
БЕЛЕЖКА
ЗАБЕЛЕЖКА
