Дренажният тръбопровод трябва да е с наклон надолу от
основата, за да работи както трябва. Дренажният тръбопровод
трябва да включва отворена фуния за улесняване на проверката
на работата на автоматичния уловител на конденза. Дренажната
тръба трябва да има вътрешен диаметър минимум 8 mm (5/16 in)
При системите с нисък обем, които може да не включват
приемник (2), може да се наложи настройка на времето за
реакция на компресора. Свържете се с местния доставчик на
услуги на Ingersoll Rand.
Не използвайте компресора за опора на тръбопровода.

Електрически
Компресорът трябва да е надлежно заземен в съответствие с всички
приложими стандарти и разпоредби (местни, областни, държавни,
федерални и др.).
Монтажът на този компресор трябва да е в съответствие с всички
приложими стандарти и разпоредби (местни, областни, държавни,
федерални и др.).
Компресорът трябва да има свой собствен изолатор, разположен в
съседство с него. Предпазителят, защитаващ веригата и компресора,
трябва да бъде избран в съответствие с признатите правила, на базата на
осигурените в раздела за обща информация данни.
Захранващите кабели трябва да са оразмерени от клиента/ел.
изпълнителя да гарантират, че веригата е балансирана и няма да
се претоварва от друго електрическо оборудване. Дължината на
опроводяването от подходяща точка на електроподаване е критична,
тъй като падове на напрежение може да влошят работата на компресора.
За VSD размерите на кабелите може да варират значително,
затова линейният реактор е оборудван с медни свързвания чрез
шина. При тези свързвания може да се използват болтове между
6 мм и 12 мм.
Свързванията на захранващите кабели към входните клеми L1-L2-L3
трябва да са стегнати и чисти.
Приложеното напрежение трябва да съответства на номиналното
напрежение, посочено на пластинката с данни върху компресор.
Трансформаторът за контролните вериги има различни напрежителни
изводи. Уверете се, че те са зададени за конкретното прилагано
напрежение преди пуск.
Свалете подвижната запушалка, за да изрежете отвор за входното
свързване към захранването. Ако е необходимо да се направи отвор
в контролната кутия на различно място, трябва да се внимава да не се
позволи на метални стружки да влязат в стартера и други електрически
компоненти в кутията. Ако се използва друг отвор, оригиналният трябва
да се запуши.
Захранващият кабел трябва да е правилно уплътнен в стартерната кутия
за подходяща защита от проникване. Стартерните кутии с фиксирани
обороти са предназначени за NEMA4/IP65, а VSD стартерните кутии са
предназначени за NEMA12/IP54. За VSD стартерните кутии захранващият
кабел трябва да е уплътнен, за да се предотврати преминаването на
мръсен въздух покрай филтрите.
След завършване на електрическия монтаж, проверете дали е правилна
посоката на въртене на двигателя на вентилатора.
VSD машините са предназначени за употреба там, където
електрозахранването е отделено от близките жилищни и търговски
площи. Ако компресор ще се използва в леки промишлени, жилищни или
BG-6
БЕЛЕЖКА
БЕЛЕЖКА
БЕЛЕЖКА
БЕЛЕЖКА
търговски среди, където местната захранваща мрежа е споделена, може
да се изискват по-нататъшни мерки за филтриране на радиочестотните
смущения. За подробности по допълнителен радиочестотен филтър се
обърнете към вашия местен дистрибутор/доставчик.
В електрическата кутия на компресора има антикондензен нагревател
и термостат. Тази верига може да се свърже към независимо монофазно
електрозахранване 110 V или 230 V в зависимост от страната, в която
се изпълнява инсталацията. Захранването трябва да е подходящо
защитено с предпазители и с независим изолатор, монтиран в
съседство с компресора. Проверете дали термостатът е регулиран
на 29˚C (85˚F). Това трябва да се извърши в съответствие с признатите
правила. Добра практика е, а понякога е и задължително да се показват
подходящи знаци, предупреждаващи, че компресор има две отделни
електрозахранвания, като и двете трябва да се изолират, преди да се
пристъпи към каквато и да било работа.
За VSD компресорите веригата на нагревателя може да се захрани и от
извода за 110 V на управляващия трансформатор и да се свърже, както
е показано на електрическата схема (предоставяна отделно от това
ръководство).
БЕЛЕЖКА
Главната изолация и изолацията на двигателя на вентилатора
трябва да се изпитват от компетентен електротехник преди
първоначалния пуск или след период на продължителен престой
в студени влажни условия.

Специални електрически условия за компресори с
вариатор (VSD)

Основно входно захранване
Основното входно захранване за компресора може да се осигурява от
различни трансформаторни източници и конфигурации. Най-типичните
източници и конфигурации са тип „звезда" вторичен и тип „триъгълник"
вторичен източник.

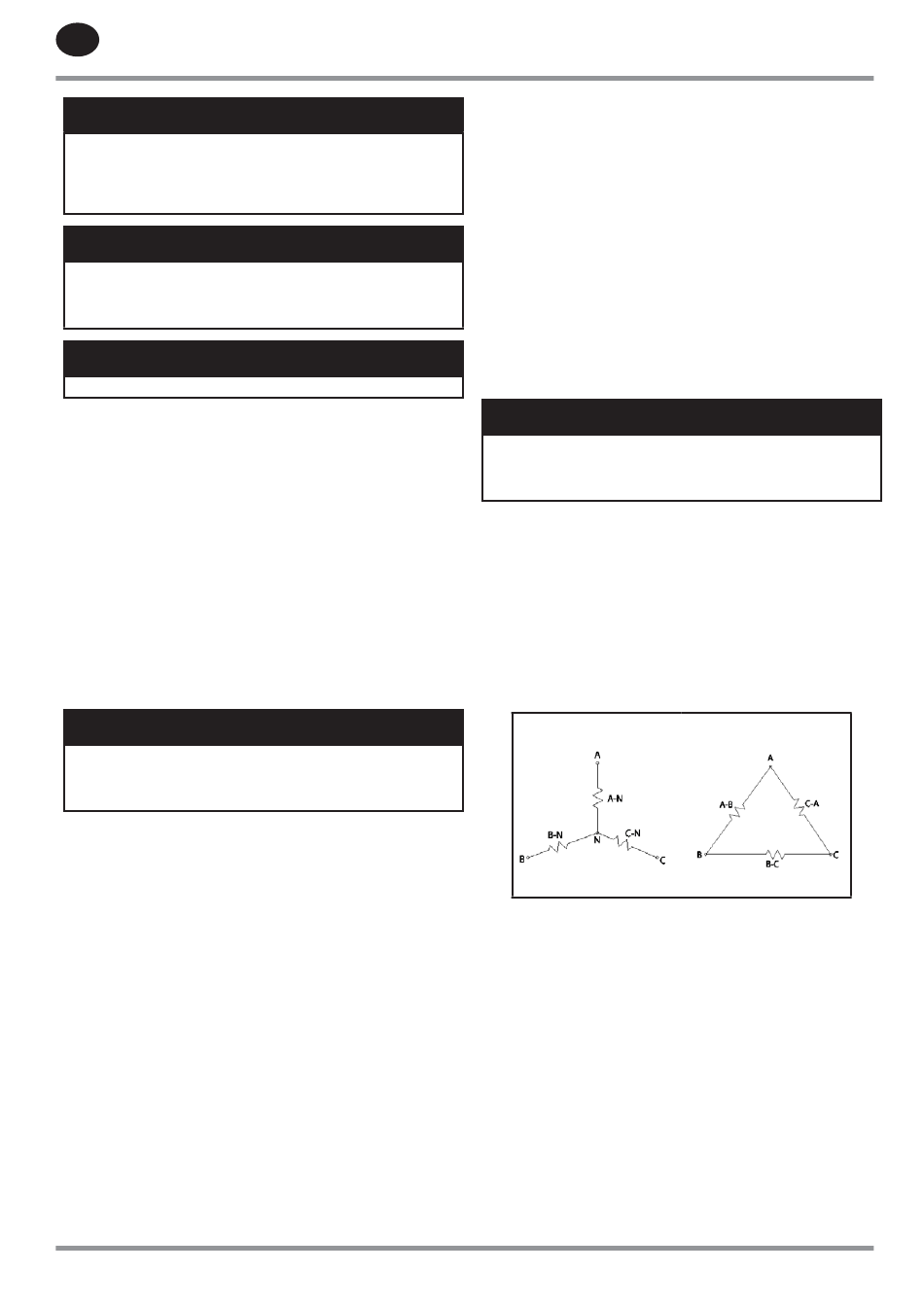

Фигура 2: Конфигурации със свързване тип „звезда" и тип
„триъгълник"
Тип „Звезда"

Как да заземите
В повечето случаи трябва да заземите система тип „звезда". Направете
справка с локалните изисквания и правила за електрическо свързване.
Когато заземите система тип „звезда", напрежението към земя става
стабилно и контролирано. Това предпазва системата от повреда при
възникване на условия, които причиняват високо напрежение към земя.
Обикновено се заземява неутралната (централната) точка от източника
тип „звезда".
Не е необходимо да заземявате система със свързване тип „триъгълник".
Ако заземите система тип „триъгълник", заземете я към една фаза.
Можете също да я заземите към центровата клема („center tap") на едната
фаза.
Тип „Триъгълник"
