Hauptmenü; Motorenfunktion - Abbott CELL-DYN 3200 System Bedienungsanleitung

Fehlerbehebung und Diagnose
Menü Diagnose
Hauptmenü
Zweite Bildschirmseite des Menüs Diagnose

Motorenfunktion

10-10
Die Taste [HAUPTMENÜ] wird zur Rückkehr in das HAUPTMENÜ verwendet. Die
Taste [HAUPTMENÜ] wird auf jeder Bildschirmseite des Menüs DIAGNOSE ange-
zeigt und hat dort jeweils die gleiche Funktion.

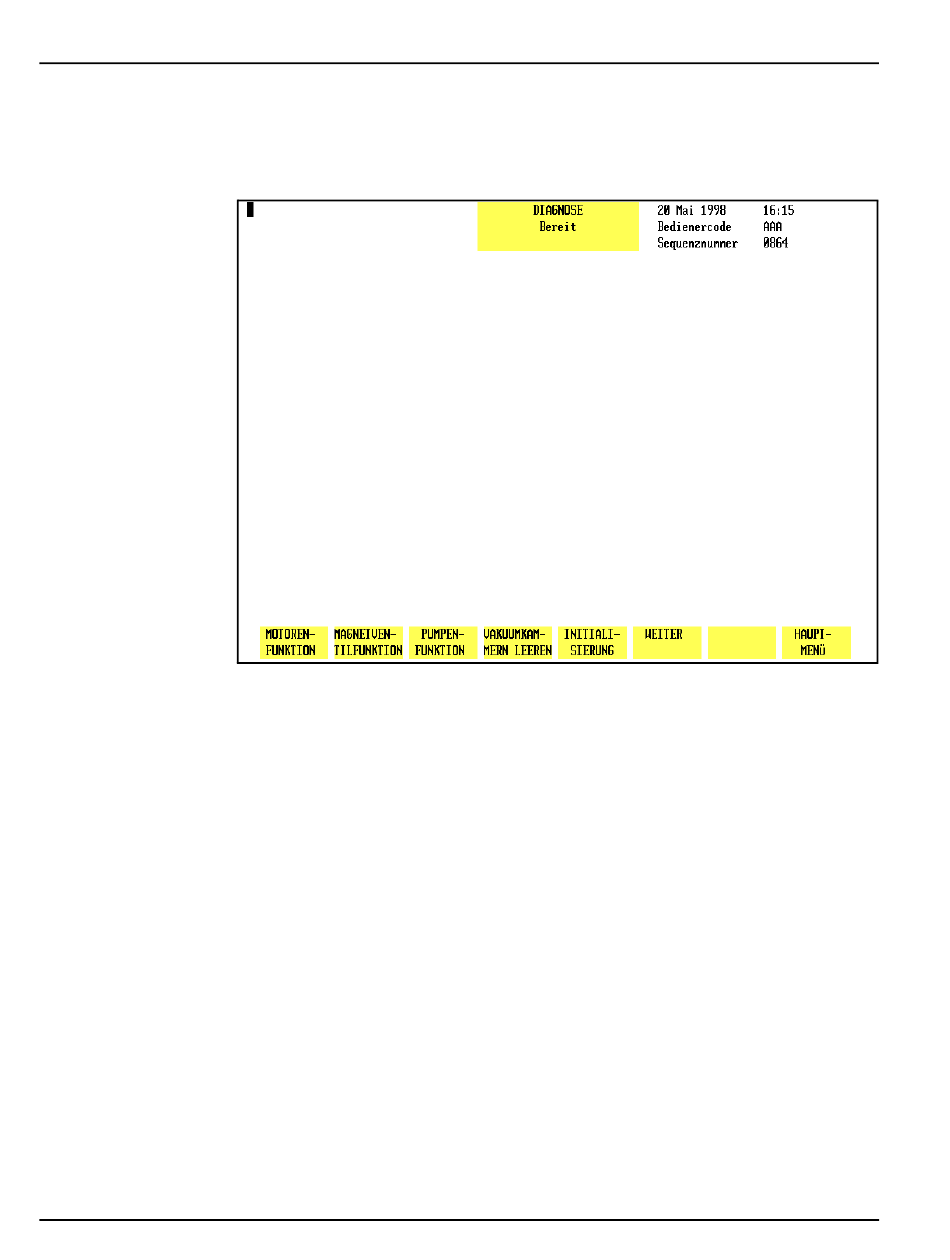

Abbildung 10.9 Zweite Bildschirmseite des Menüs Diagnose
Nach Drücken der Taste [WEITER] in der ersten Bildschirmseite des Menüs
DIAGNOSE erscheint die zweite Bildschirmseite des Menüs DIAGNOSE (siehe
Abbildung 10.9) mit folgenden Befehlsfeldern für Folientasten:
MOTORENFUNKTION
MAGNETVENTILFUNKTION
PUMPENFUNKTION
VAKUUMKAMMERN LEEREN
INITIALISIERUNG
WEITER
HAUPTMENÜ
Diese Taste darf nur von einem autorisierten Mitarbeiter des Abbott Kundendien-
stes verwendet werden. Nach Drücken dieser Taste muss das System initialisiert
werden.
Kapitel 10
CELL-DYN ® 3200 Bedienungsanleitung
68-4284/R4 - Oktober 2002
