Kapitel 1

Flachbildschirm

Tastbildschirm

Bedienelemente

CELL-DYN ® 3200 Bedienungsanleitung
48-1868/R9 - Januar 2009
Die kontrastreiche 15-Zoll-LCD-Anzeige mit TFT-Aktivmatrix und 16.777
Bildschirmfarben stellt sämtliche alphanumerische und grafische Daten dar.
1 2 3 4 5

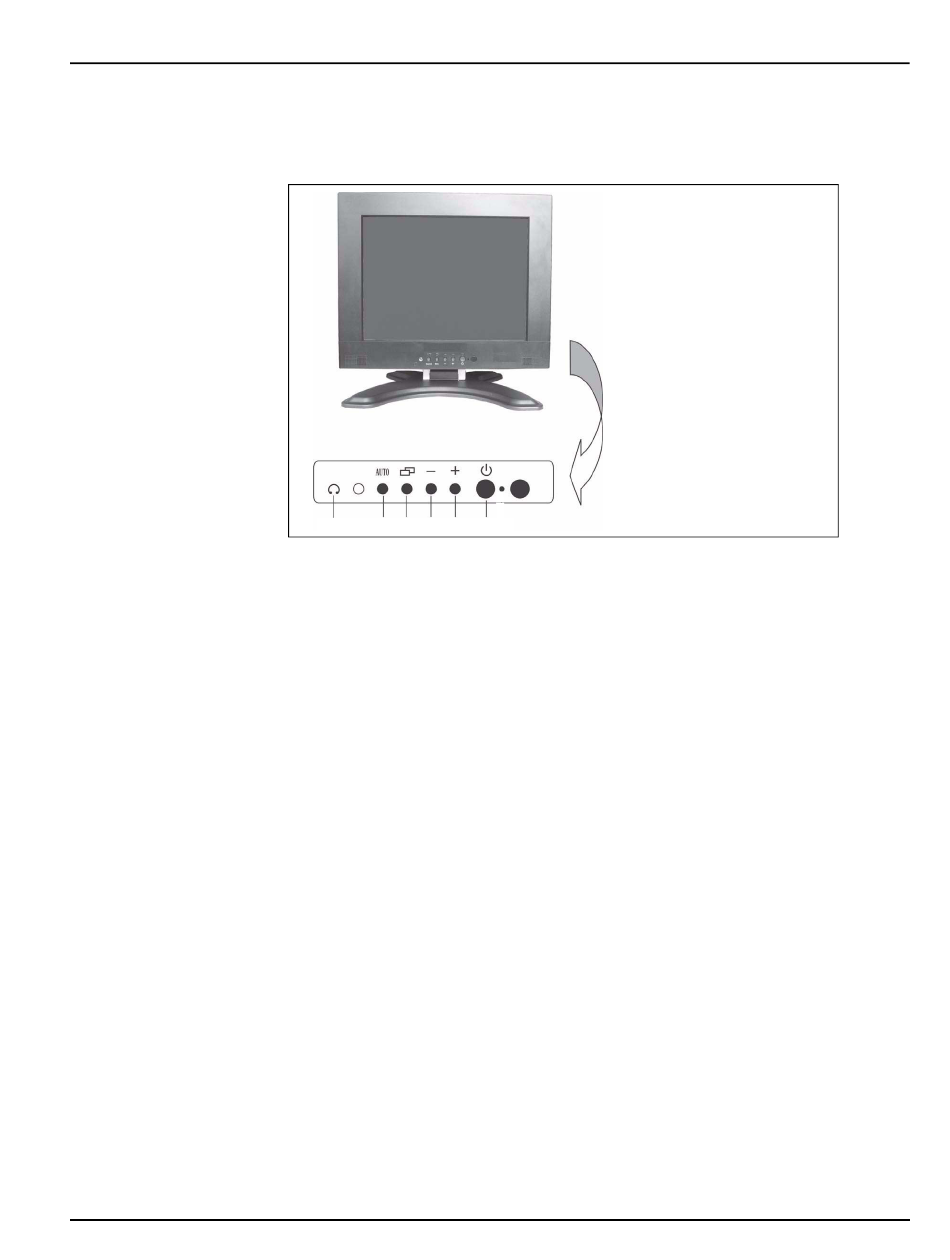

Abbildung 1.13 Bedienelemente – Vorderseite
Mit dem Tastbildschirm lassen sich Befehle vom Flachbildschirm zum Computer
der Datenstation übertragen. Eine Reihe mit acht Sensortasten (Touch-Keys) wird
am Bildschirm angezeigt. Beim Drücken der Tasten ertönt ein akustisches Signal,
und es wird die Funktion ausgeführt, die in dem Befehlsfeld definiert ist.
Die Bedienelemente des Tastbildschirms sind in Abbildung 1.13 dargestellt und
werden im Folgenden beschrieben (von links nach rechts).
1. Kopfhörer – zum Anschluss eines Kopfhörers.
2. Automatische Einstellung – Für die automatische Einstellung, Zentrierung
und Feinabstimmung des Videosignals zur Beseitigung von Hindergrund-
geräuschen und Verzerrungen.
ANMERKUNG: Siehe nachstehendes Verfahren zur automatischen
3. OSD-Menü/Auswahl – zum Aufrufen des OSD-Menüs auf dem Bildschirm
und zum Auswählen der angezeigten Optionen.
4. Niedriger – zum Verringern des Wertes einer ausgewählten Option des
OSD-Menüs.
5. Höher – zum Erhöhen des Wertes einer ausgewählten Option des
OSD-Menüs.
6. Netzschalter – zum Ein- und Ausschalten des Flachbildschirms.
6
Einstellung.
Verwendung und Funktionen
Baugruppen
1-25
