Kapitel 9
1 Schlauch-Fitting
2 Schraubverschluss
3 Spritzenblock
4 Verdünnungsmittel-/
Sheath-Reagenz-
spritze
5 Doppelring

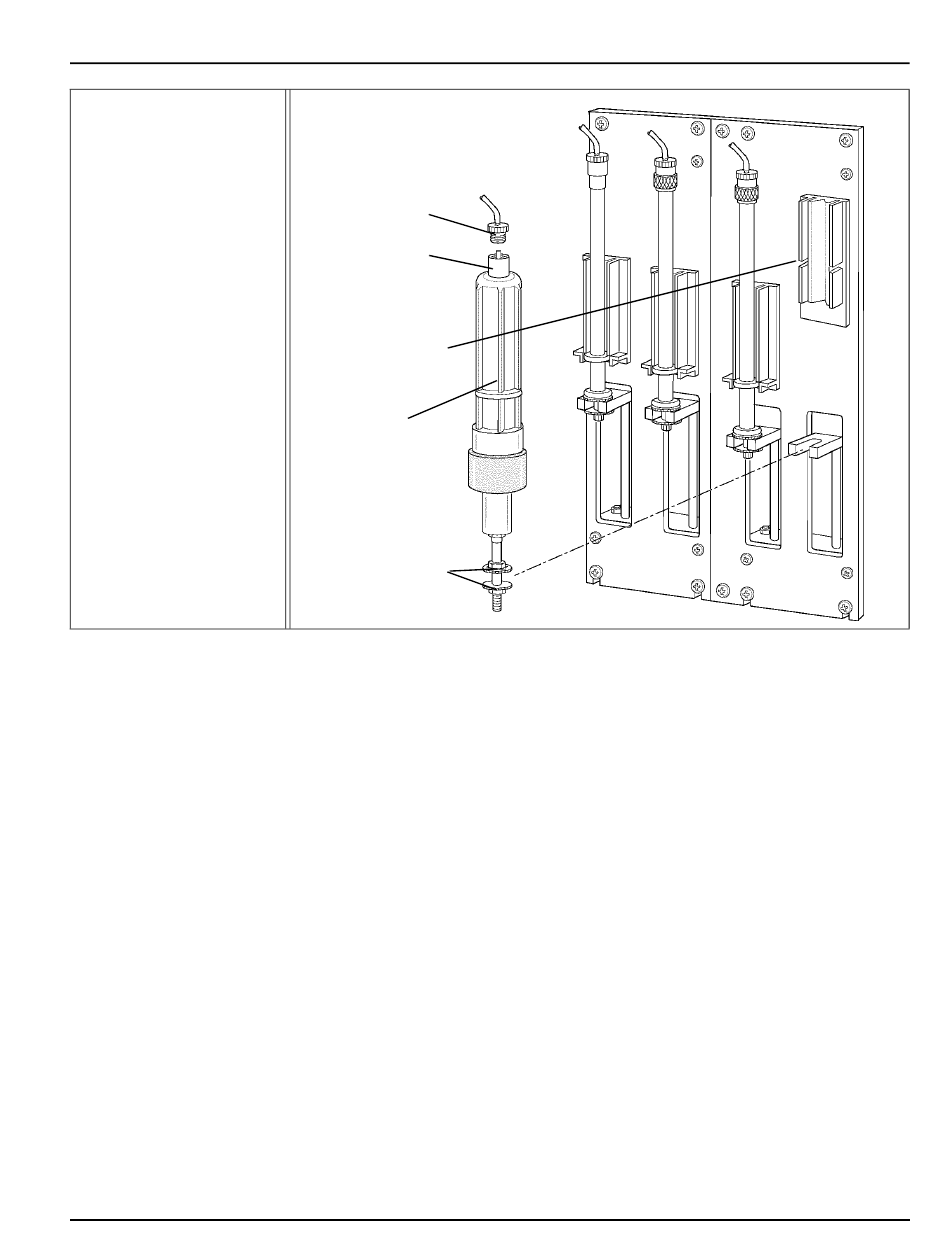

Abbildung 9.17 Auswechseln der Verdünnungsmittel-/Sheath-Reagenzspritze
CELL-DYN ® 3200 Bedienungsanleitung
68-4284/R4 - Oktober 2002
1
2
3
4
5
9. Den Doppelring am Kolben in den Schlitz an der Halterung einführen und
den runden Flansch am Kolben am Schlitz in der Halterung ausrichten.
10. Zunächst eine der senkrecht verlaufenden Kanten am Kolben in eine der seit-
lichen Vertiefungen der Spritzenhalterung einführen und den Kolben
anschließend etwas drehen, bis die andere Seite einrastet. Sicherstellen, dass
die Spritze fest angebracht ist.
11. Das Schlauch-Fitting in den Schraubverschluss schieben, dieses dann gegen
den Uhrzeigersinn mit den Fingern festdrehen. Darauf achten, dass das
Fitting nicht zu fest angezogen wird bzw. umliegende Schläuche geknickt
werden.
