Kapitel 10
CELL-DYN ® 3200 Bedienungsanleitung
36-6982/R7 - Februar 2004
ANMERKUNG: Nach Drücken einer Taste mit der Bezeichnung [ZÄHLDATEN]
wird anstelle des Befehlsfeldes entweder [ZÄHLDATEN] oder
[ZÄHLGRAPHIK] angezeigt. Diese Bezeichnung bleibt erhalten,
bis das Menü verlassen wird. Danach wird in den Befehlsfel-
dern wieder [ZÄHLDATEN] angezeigt.

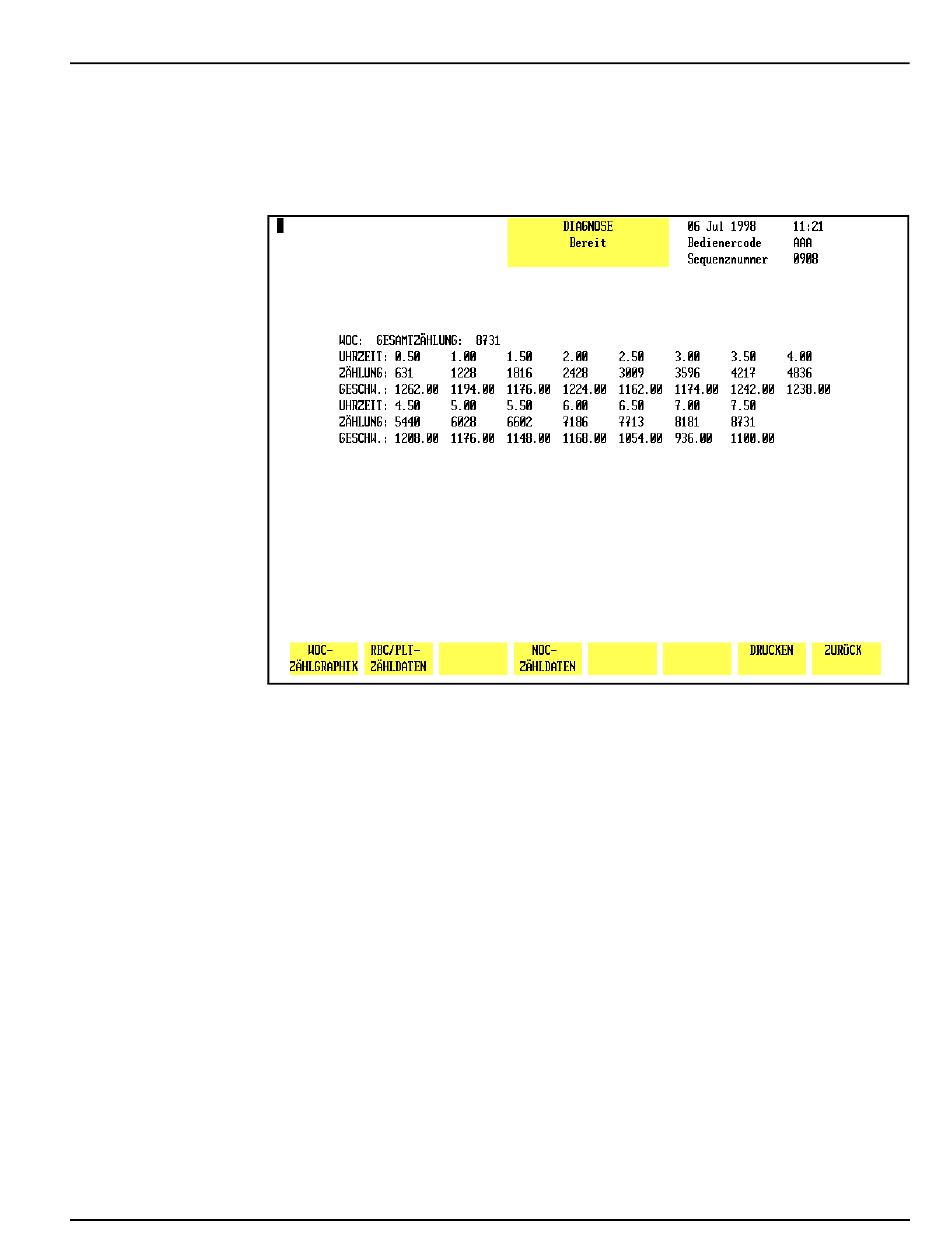

Abbildung 10.6 Daten der WOC-Zählgeschwindigkeit
Die Tasten dienen zum Aufrufen der kinetischen Daten für den betreffenden Para-
meter aus dem letzten Probenlauf. Nach Drücken einer dieser Tasten werden die
Daten der Zählrate angezeigt (siehe Abbildung 10.6), und das Befehlsfeld für die
Folientaste wechselt für den betreffenden Parameter zu [ZÄHLGRAPHIK].
Die Daten der Zählrate zum letzten Zyklus werden in Tabellenform angezeigt.
Neben der Gesamtzählung werden die gezählten Partikel pro Sekunde für mehrere
Messpunkte dieses Zyklus angezeigt (siehe Abbildung 10.6). Nach Drücken der
Taste [ZÄHLGRAPHIK] für einen Parameter wird die Zählgeschwindigkeit pro
Sekunde in Form einer Graphik angezeigt (siehe Abbildung 10.7). Die kinetischen
Daten und die Graphik erleichtern die Fehlersuche bei diesen Parametern.
Fehlerbehebung und Diagnose
Menü Diagnose
10-7
