Kapitel 1
Geräterückseite
1 Netzschalter
2 Seriennummer des
Analysengerätes
3 Datenstation
4 Behälter zum Aufbe-
wahren von Disketten
5 Ventilator
6 Masseanschluss
7 Anschluss für den
Abfallsensor
8 Anschluss für den
Abfallschlauch
9 Reagenzieneinlassein-
heit
10 Stromversorgungsein-
heit

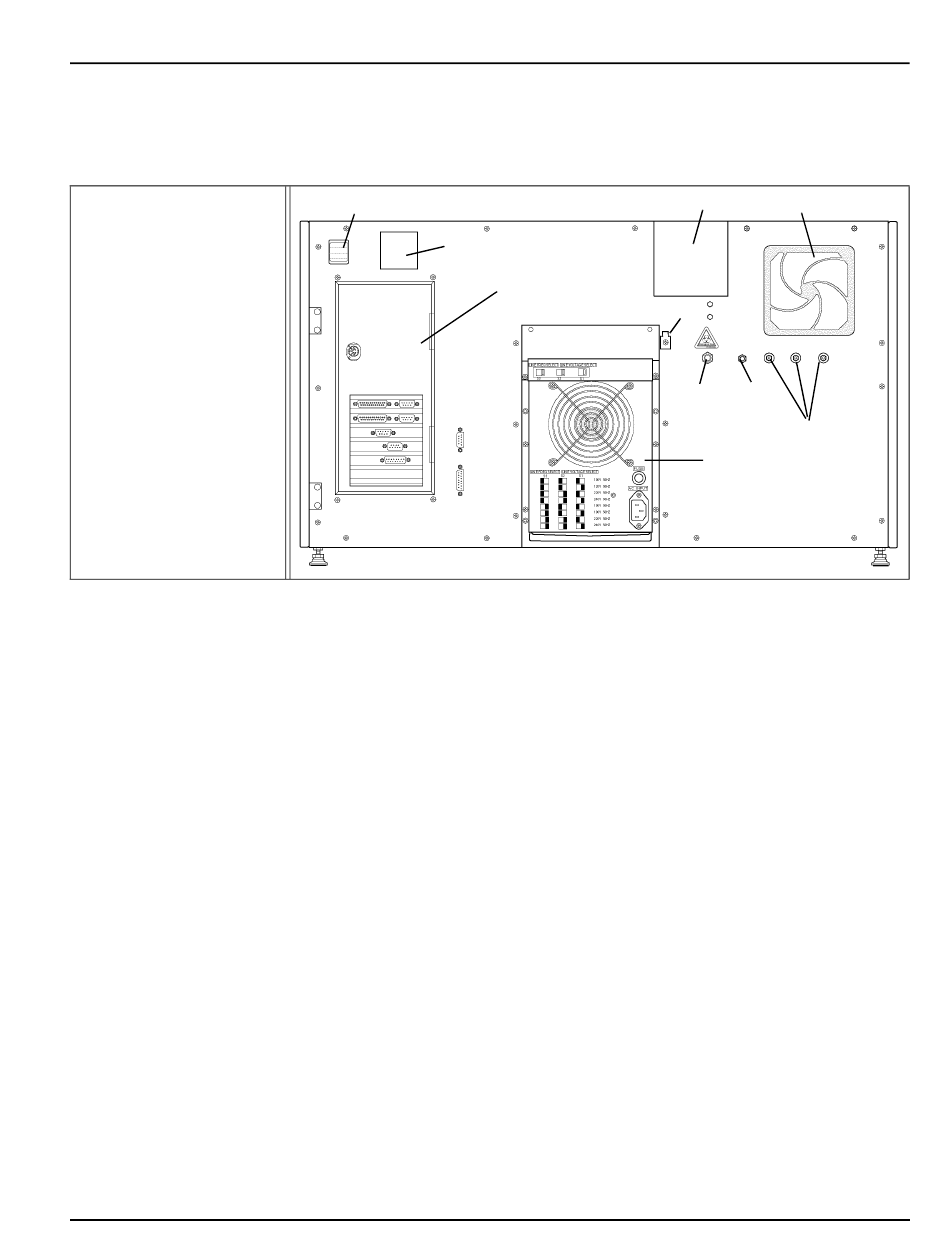

Abbildung 1.8
Komponenten der Geräterückseite
Netzschalter
Schild mit der Seriennummer des Analysengerätes
Datenstation
Behälter zum Aufbewahren von Disketten
Ventilator
CELL-DYN
®
3200 Bedienungsanleitung
48-1868/R9 - Januar 2009
Die Hauptkomponenten der Geräterückseite sind in Abbildung 1.8 dargestellt.
Ihre Funktion ist nachfolgend kurz beschrieben.
1
2
Der Netzschalter dient zum Ein- und Ausschalten von Analyseneinheit, Datensta-
tion und Probennehmer (nur beim SL-Modell).
Es handelt sich hierbei zwar nicht um eine Gerätekomponente im eigentlichen
Sinne, die Seriennummer des Analysengerätes wird aber für Anfragen beim
Technischen Kundendienst benötigt.
Siehe Abschnitt: Komponenten der Datenstation, weiter hinten in diesem
Kapitel.
Dieser Behälter wird zum Aufbewahren der Installations- und Konfigurationsdis-
ketten verwendet.
Durch den Ventilator werden die Komponenten im Inneren des Analysengeräts
gekühlt.
Verwendung und Funktionen
3
Baugruppen
5
4
6
8
7
9
10
