Kapitel 9
1 Halteclip
2 Ansaugschlauch
3 Belüftungsschlauch
4 Oberes Ende der
Nadel
5 Belüftungsnadel
(kürzer)
6 Ansaugnadel (länger)
7 Waschblock
8 Nadelhalterung
9 Feststellschraube (mit
Feder)

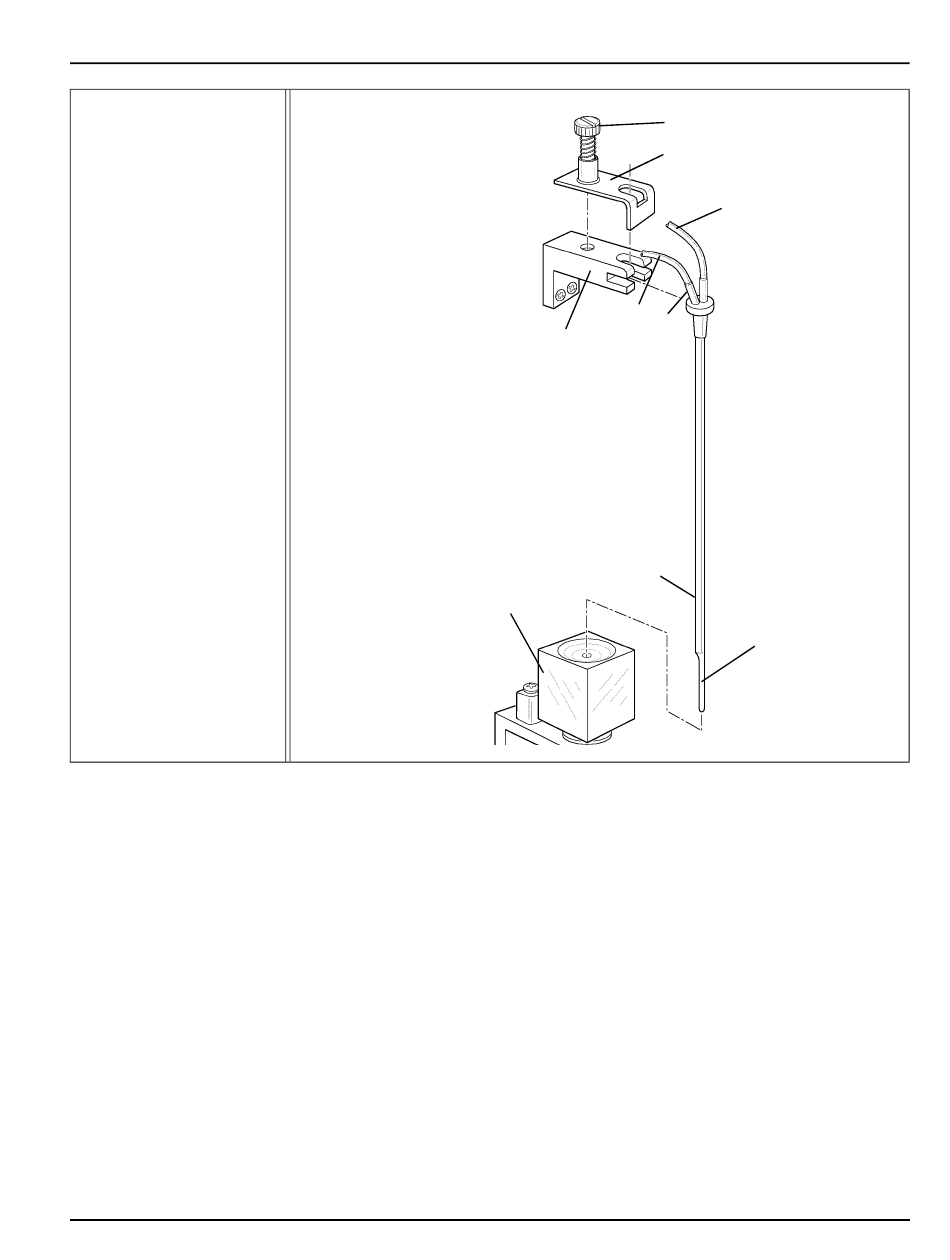

Abbildung 9.20 Ansaugnadel für die Entnahme aus geschlossenen Probenröhrchen
CELL-DYN ® 3200 Bedienungsanleitung
56-0371/R8 - November 2004
4. Die Nadel mit der einen Hand gut festhalten und mit der Zange in der anderen
Hand die beiden Schläuche vorsichtig nach oben schieben und von der Nadel
abziehen.
5. Die oben an der Nadelhalterung befindliche Feststellschraube lösen und die
Klemme entfernen, mit der die Nadel befestigt ist.
6. Die Nadel an ihrem oberen Ende vorsichtig nach vorn ziehen, bis sich der
Flansch nicht mehr im Schlitz der Halterung befindet. Die Nadel nach oben
aus dem Waschblock ziehen.
7. Die neue Nadel in den Waschblock einführen. Dabei sicherstellen, dass der
kürzere Teil (Belüftungsnadel) zum Gerät zeigt, und den Flansch in den
Schlitz im oberen Teil der Halterung einführen.
8. Die Klemme wieder über der Nadel anbringen und die Feststellschraube fest-
ziehen.
9
1
3 4
8
5
7
