Kapitel 1

Komponenten der Datenstation

1 PC-Tastatur-
Anschluss
2 COM1
(LIS-Anschluss)
3 COM2 (nicht
verwendet)
4 Analyseneinheit BDM
Fehlerdiagnose (nicht
verwendet)
5 HSSL-Anschluss
6 HSSL-Anschluss
7 Schnittstellenan-
schluss für die Folien-
tastatur oder den
Tastbildschirm
8 Schnittstellenan-
schluss für die
Anzeigestation oder
PC VGA-Video-
eingang
9 Anschluss für den
Ticketdrucker
10 Anschluss für den
Graphikdrucker

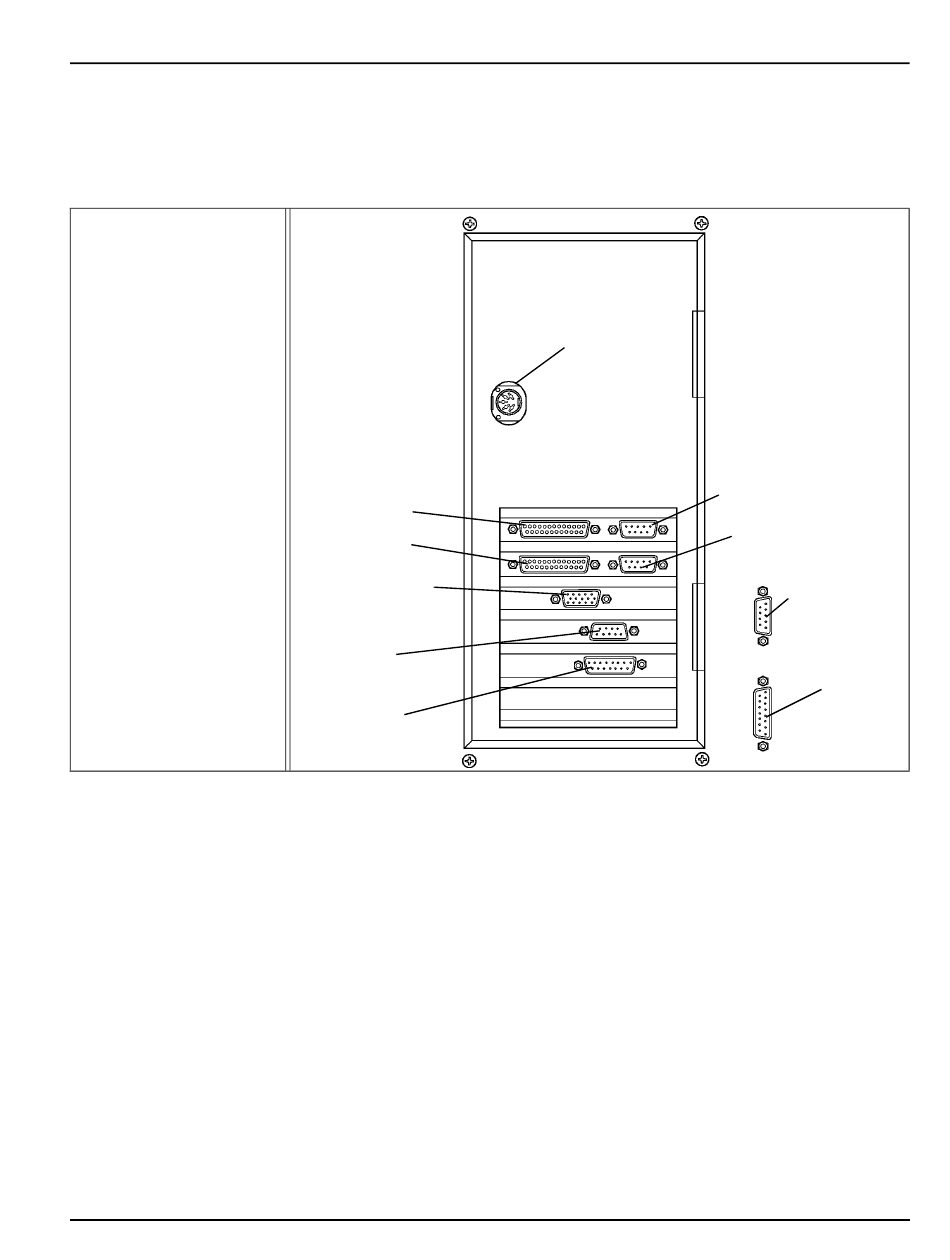

Abbildung 1.11 Komponenten der Datenstation - Geräterückseite

Computer (in der Datenstation)

CELL-DYN ® 3200 Bedienungsanleitung
48-1868/R9 - Januar 2009
Die Hauptkomponenten der Datenstation sind in Abbildung 1.11 dargestellt. Daran
schließt sich eine kurze Beschreibung der Funktionen der einzelnen Komponenten
an.
10
9
8
7
6
• Intel 486DX-Prozessor
• 8-MB-RAM (erweiterbar auf 16 MB)
• VGA-Graphikkarte mit 1 MB Cache
• 2 schnelle parallele und 2 serielle Schnittstellenanschlüsse
• 2 FIFO-UART-Com1- und Com2-Anschlüsse
• 3 PCI-Steckplätze
Datenspeicher
Der Datenspeicher besteht aus einem 3,5"-, 1,4 MB-Diskettenlaufwerk und einem
1-GB-EIDE (schnellen IDE) Festplattenlaufwerk.
Verwendung und Funktionen
1
2
3
Baugruppen
4
5
1-21
