Abbott CELL-DYN 3200 System Bedienungsanleitung Seite 524

Kapitel 10
CELL-DYN ® 3200 Bedienungsanleitung
68-4284/R4 - Oktober 2002
3. Loop back-Anschluss an seriellen Schnittstellen-
Anschluss an der Rückwand der Datenstation
anschließen.
4. Die Taste [MELDG ÜBERTRAGEN] zum Starten des Tests
drücken.
Übertragung beenden
Die Taste [ÜBERTRAGUNG BEENDEN] wird zum Abbrechen einer laufenden Daten-
übertragung an das LIS verwendet. Nach Drücken der Taste wird die laufende
Übertragung abgebrochen.

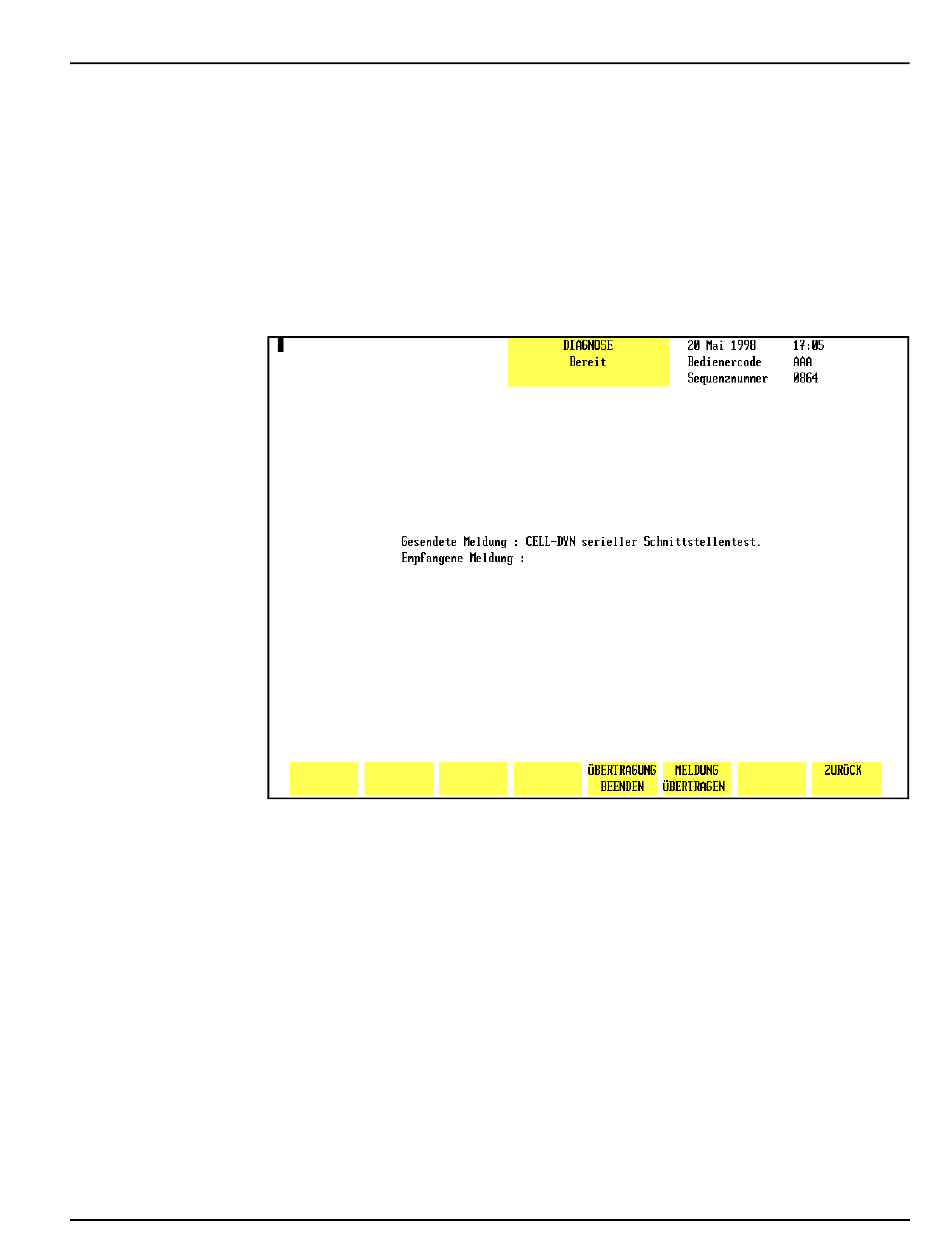

Abbildung 10.20 Bildschirm Serieller Test - Meldung übertragen
Meldung übertragen
Nach Drücken der Taste [MELDUNG ÜBERTRAGEN] wird die Meldung
"CELL-DYN Serieller Schnittstellentest" vom Analysengerät
zum COM1-Anschluss, durch den Loop-back-Anschluss und zurück zum Analy-
sengerät übertragen. Am Bildschirm erscheint folgende Meldung (siehe
Abbildung 10.20):
Gesendete Meldung: CELL-DYN Serieller Schnittstellen-
test.
Verläuft der Test erfolgreich, wird am Bildschirm folgende Meldung angezeigt:
Empfangene Meldung: CELL-DYN Serieller Schnittstellen-
test.
Diese Meldung besagt, dass die Datenübertragung der Datenstation korrekt funk-
tioniert. Schlägt der Test fehl, wird keine Meldung angezeigt.
Fehlerbehebung und Diagnose
Menü Diagnose
10-21
