Kapitel 5
CELL-DYN ® 3200 Bedienungsanleitung
68-4284/R4 - Oktober 2002

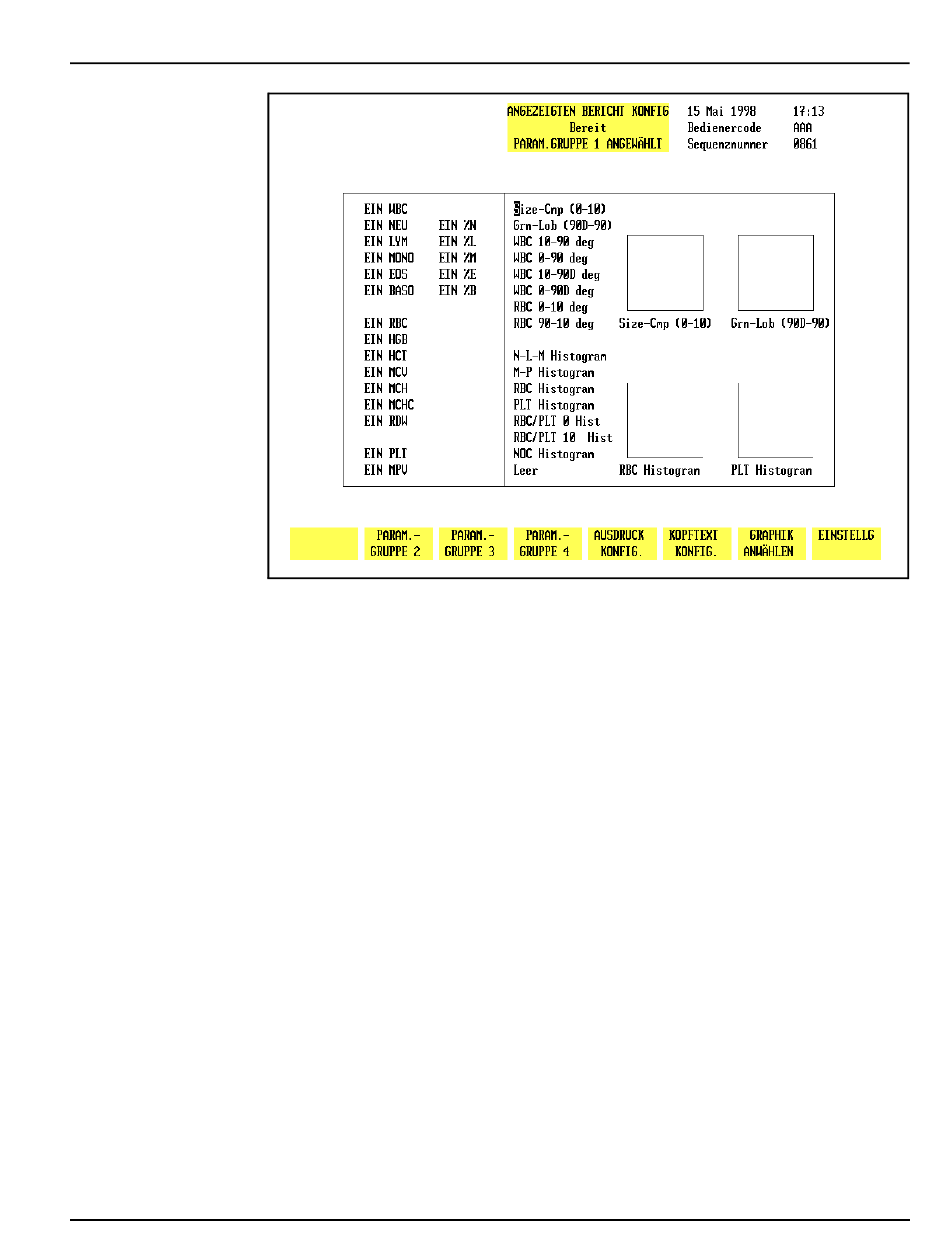

Abbildung 5.26 Menü Angezeigten Bericht konfigurieren
Der Bildschirm ist in zwei Bereiche unterteilt. Links sind die einzelnen Parameter
aufgelistet, rechts werden die Scattergramme und Histogramme angezeigt.
Parametergruppen
Mit der Taste [PARAM.-GRUPPE "X"] (d.h. Parametergruppe 1, 2, 3 oder 4) kann die
Anzeige für vier verschiedene Parametergruppen konfiguriert werden. In jeder
Gruppe können bis zu 20 Einzelparameter und bis zu vier Scattergramme und/oder
Histogramme angezeigt werden.
Durch Anwählen von Leer - in der Histogrammliste ganz unten - können die Scat-
tergramm- bzw. Histogramm-Daten an der gewählten Position "gelöscht" werden.
Dazu den Cursor auf Leer bewegen und [GRAPHIK ANWÄHLEN] drücken. Den
Cursor nun zum gewünschten Scattergramm oder Histogramm bewegen und
[GRAPHIK PLAZIEREN] drücken.
Bedienungsanweisungen
Hinweise zu den Einstellungen
5-63
