Installation und spezielle Voraussetzungen
Installation der Schläuche
1 Sensor für vollen
Abfallbehälter
2 Anschluss für den
Abfallschlauch
3 Anschluss für den
HGB-Lyse-Reagenz-
schlauch
4 Anschluss für den
Verdünnungsmittel-/
Sheath-Reagenz-
schlauch
5 Anschluss für den
WBC-Lyse-Reagenz-
schlauch

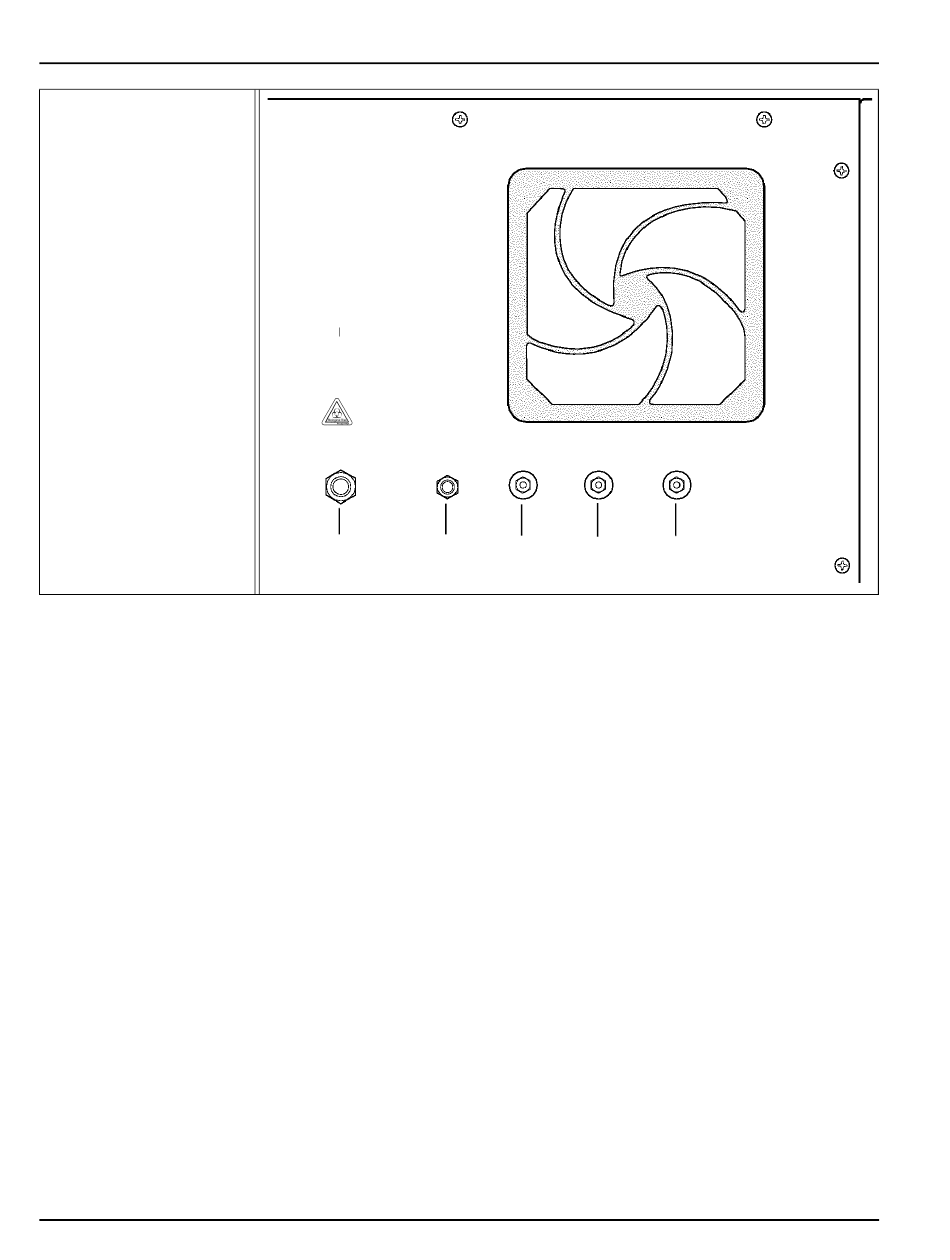

Abbildung 2.1
Reagenzieneinlasseinheit
Normalerweise geschlossene Ventile
2-6
1
7. Den Stecker des Sensors für den vollen Abfallbehälter - er ist mit den Elek-
trodenkabeln der Verschlusskappe verbunden - in den Anschluss für den
Abfallsensor an der Reagenzieneinlasseinheit stecken. Das Masseanschluss-
stück des Kabels mit dem Anschluss an der Geräterückseite verbinden.
Wird der Abfallschlauch direkt an einen Abfluss angeschlossen, muss der (im
Zubehörkit enthaltene) Blindstecker in den Anschluss für den Abfallsensor
gesteckt werden. Andernfalls wird die Fehlermeldung Äuss.
Abfallbeh. voll aktiviert. Informationen zur Bestellung eines Blind-
steckers sind in Anhang B - Ersatzteilliste enthalten.
Um an alle sechs normalerweise geschlossenen Ventile an der analytischen Einheit
zu gelangen, sowohl die linke als auch die rechte Frontabdeckung öffnen sowie die
Turmabdeckung abnehmen. Die Frontblende (am CS-Modell) entfernen oder den
Probennehmer (am SL-Modell) vom Gerät wegrücken (siehe auch die weiter
hinten in diesem Kapitel enthaltenen Anweisungen zum Öffnen bzw. Abnehmen
dieser Komponenten).
Vor dem Versand wurden die Schläuche aus den normalerweise geschlossenen
Ventilen entfernt. Um einen korrekten Systembetrieb zu gewährleisten, müssen die
Schläuche vor dem Einschalten des Gerätes ganz in die Ventile gesteckt werden.
Zum Öffnen der Frontabdeckungen und Entfernen der Blende bzw. des Probenneh-
mers, den weiter hinten angegebenen Anweisungen folgen, um an die normaler-
weise geschlossenen Ventile zu gelangen (siehe Abbildung 2.2).
2
3
4
