Oberer Bereich; Durchflussküvetteneinheit; Optische Laserbank - Abbott CELL-DYN 3200 System Bedienungsanleitung

Verwendung und Funktionen
Baugruppen

Oberer Bereich

Durchflussküvetteneinheit

Optische Laserbank

1 Detektoren zur Erfas-
sung der rechtwink-
ligen Streuung (90°
und 90°D)
2 Laserröhre
3 Detektoren zur Erfas-
sung der Vorwärts-
streuung (0° und 10°)
4 Optische Durchfluss-
küvette
5 Laserabdeckung

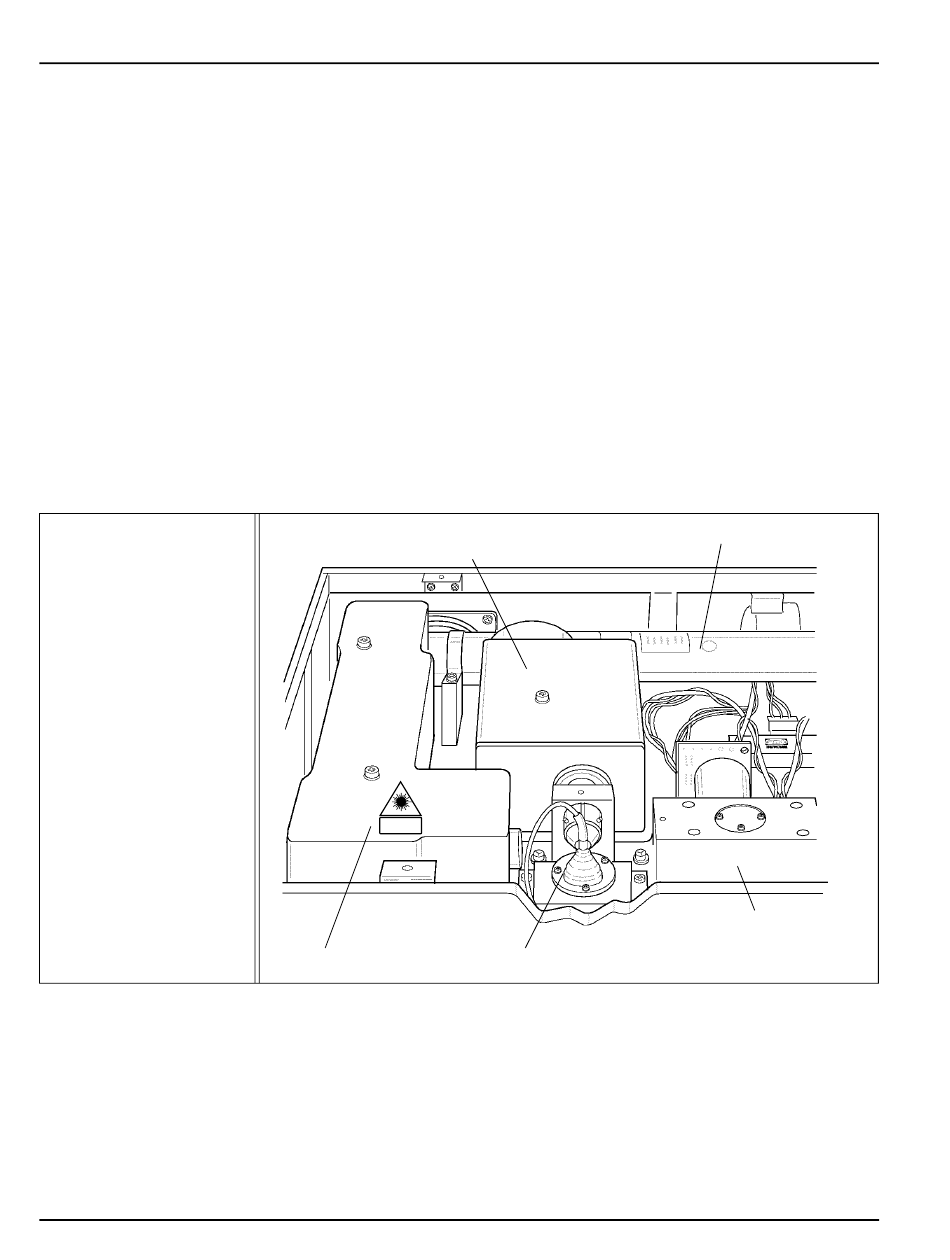

Abbildung 1.10 Optische Bank
1-20
Die Durchflussküvetteneinheit enthält die Schlauchsysteme und Hardware-
Komponenten, um den RBC-/PLT- und WBC-Probenstrom während der Analyse
im Laserstrahl hydrodynamisch zu fokussieren. Die wichtigsten sind:
• Probenzufühung - Sie besteht aus einer Spezialdüse zur Einbringung der
verdünnten Proben in den Sheath-Reagenz-Strom
• Proben-Durchflussküvette - Sie besteht aus einer optischen reinen Quartz-
küvette mit konischem Aufbau, deren zentral gelegene, viereckige Öffnung
eine bestimmte Größe aufweist
Die optische Laserbank (hinter der analytischen Einheit) besteht aus einem
Helium-Neon-Laser, der Durchflußküvette, der Optik sowie den für die Zählung
und Differenzierung der Leukozyten, Erythrozyten und Thrombozyten erforderli-
chen Detektoren (siehe Abbildung 1.10).
