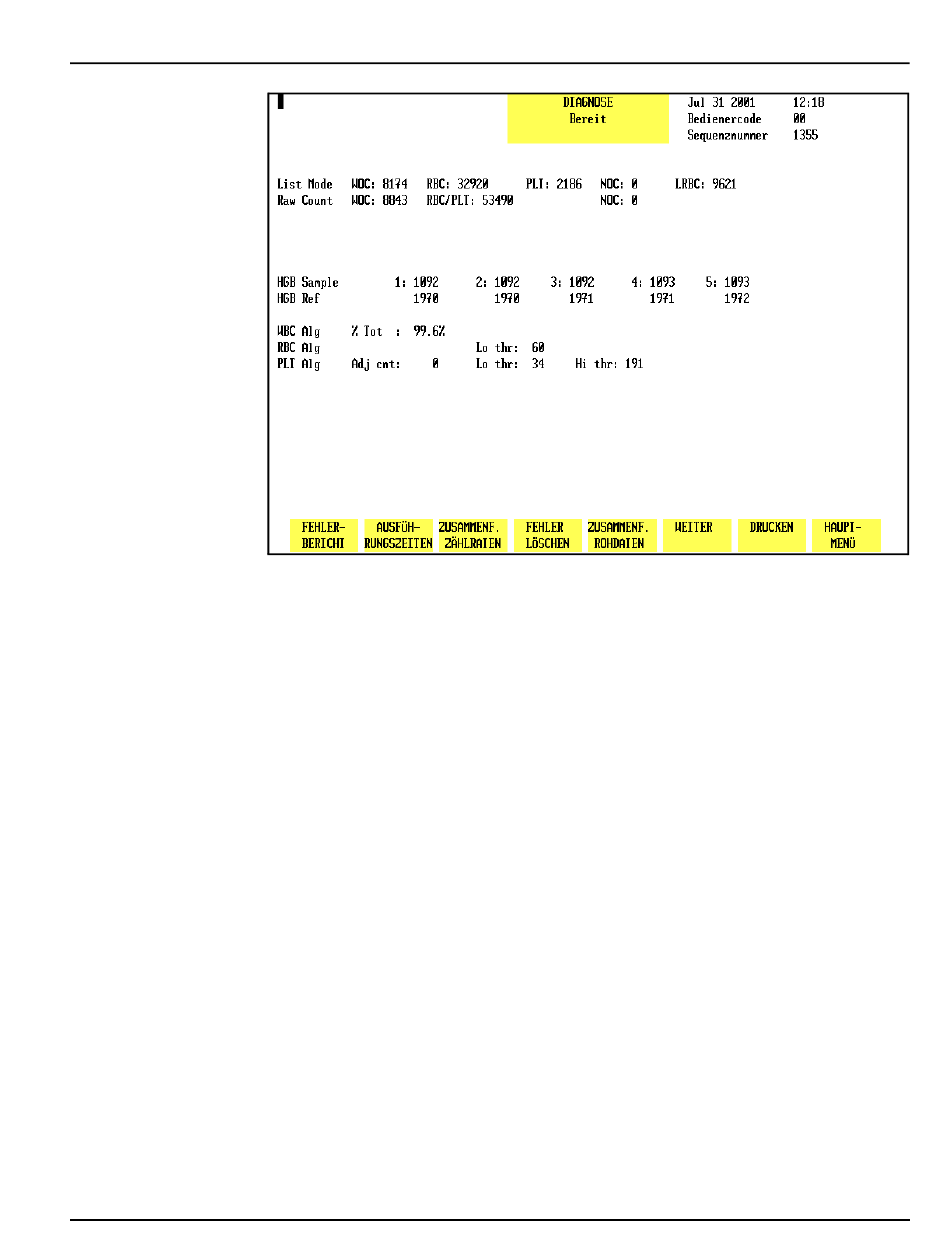

Abbildung 10.8
Bildschirm mit der Zusammenfassung der Rohdaten
Nach Drücken der Taste [ZUSAMMENF. ROHDATEN] werden ausführliche Angaben
zum letzten Zyklus angezeigt. Ein Beispiel für den Bildschirm ZUSAMMENFAS-
SUNG ROHDATEN ist in Abbildung 10.8 dargestellt.
Die HGB-Referenzwerte und die Probenwerte erleichtern die Fehlersuche bei
unpräzisen oder unrichtigen HGB-Ergebnissen.
Nach Drücken der Taste [WEITER] wird die zweite Bildschirmseite des Menüs
DIAGNOSE angezeigt. Auch auf den nachfolgend erläuterten Bildschirmseiten
dient das Befehlsfeld [WEITER] stets zum Aufrufen der nächsten Bildschirmseite
des Menüs DIAGNOSE.
Nach Drücken der Taste [DRUCKEN] wird ein Fehlerdiagnosebericht ausgedruckt.
Dieser Bericht enthält Informationen zu den Daten, die zu dem Zeitpunkt am Bild-
schirm angezeigt wurden, als die Taste gedrückt wurde. Werden am Bildschirm
keine Daten angezeigt, enthält der ausgedruckte Bericht den aktuellen Fehlerstatus.
Die Taste [DRUCKEN] hat auf allen Bildschirmseiten die gleiche Funktion und wird
daher in diesem Abschnitt nicht mehr erläutert.
