Komponenten des Monitors

1 Folientastatur

Bildschirmregler

2 Entmagnetisierung
3 Kissenentzerrung
4 V-Größe
5 V-Zentrierung
6 H-Größe
7 H-Zentrierung
8 Zurücksetzen auf
Standard
9 Helligkeit
10 Kontrast
11 EIN/AUS-Schalter
12 Folientasten

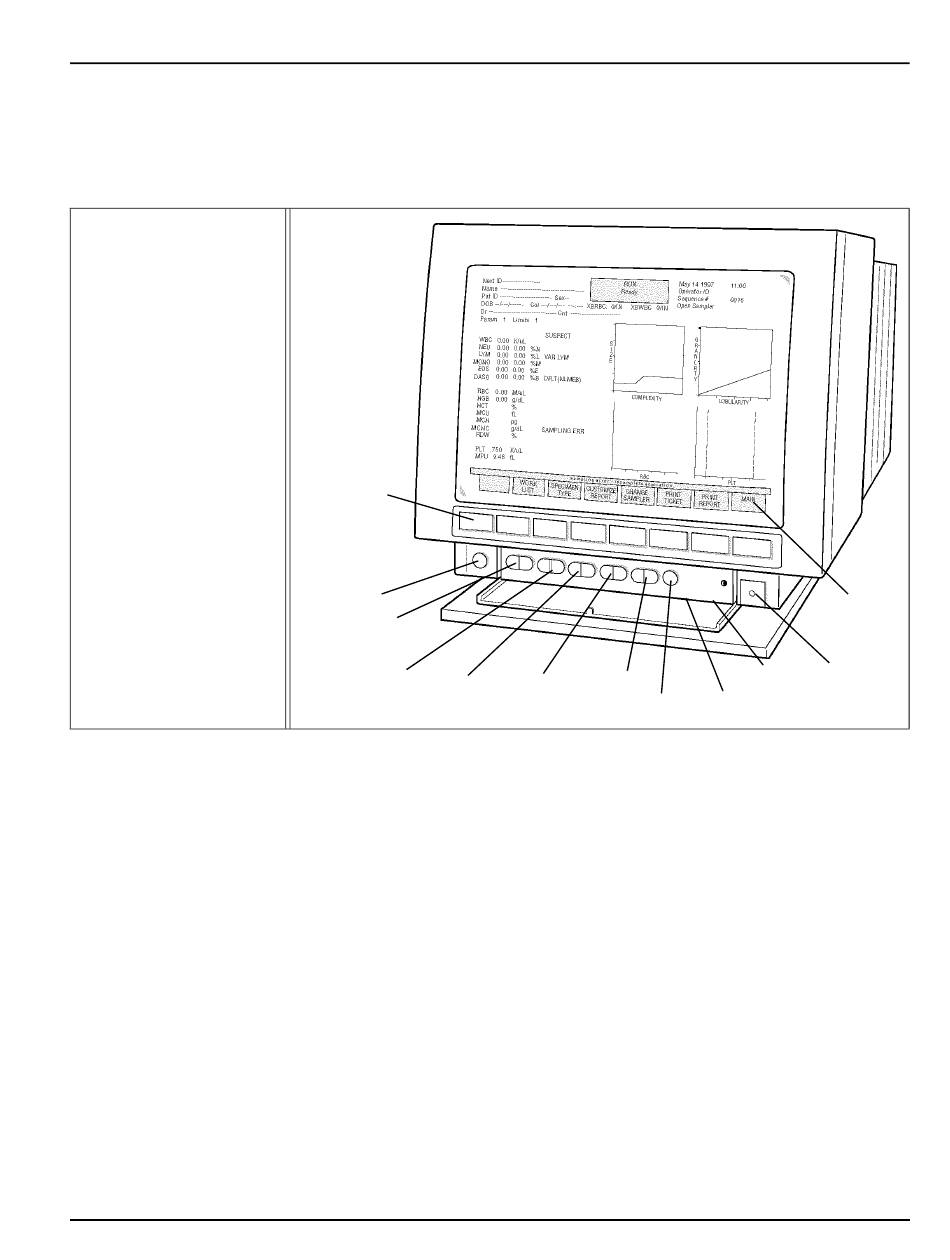

Abbildung 1.12 Komponenten des Monitors

Monitor

Folientastatur
Bildschirmregler
CELL-DYN ® 3200 Bedienungsanleitung
48-1868/R9 - Januar 2009
Die Hauptkomponenten des Monitors sind in Abbildung 1.12 dargestellt.
Daran schließt sich eine kurze Beschreibung der Funktionen der einzelnen Kompo-
nenten an.
1
2
3
4
5
Hochauflösender 16-Farben-Monitor mit 15"-Bildschirmdiagonale zur Anzeige
aller alphanumerischen und graphischen Daten.
Über die Folientastatur werden Befehle vom Monitor zur Datenstation über-
tragen.
Die Regler am Monitor sind in Abbildung 1.12 dargestellt. Der Helligkeits- und
der Kontrastregler befinden sich unter der in der Abbildung dargestellten Bediener-
konsole.
Verwendung und Funktionen
6
7
8
Baugruppen
12
11
10
9
