Beschreibung Der Komponenten; Vorderseite; Linke Frontabdeckung - Abbott Cell-Dyn 3200 System Bedienungsanleitung

Verwendung und Funktionen
Baugruppen

Beschreibung der Komponenten

Vorderseite

1 Linke Frontabdeckung

2 Rechte Frontab-
deckung
3 Statusanzeige
4 Ansaugnadel
5 Starttaste
6 Probennehmer
7 Turmabdeckung

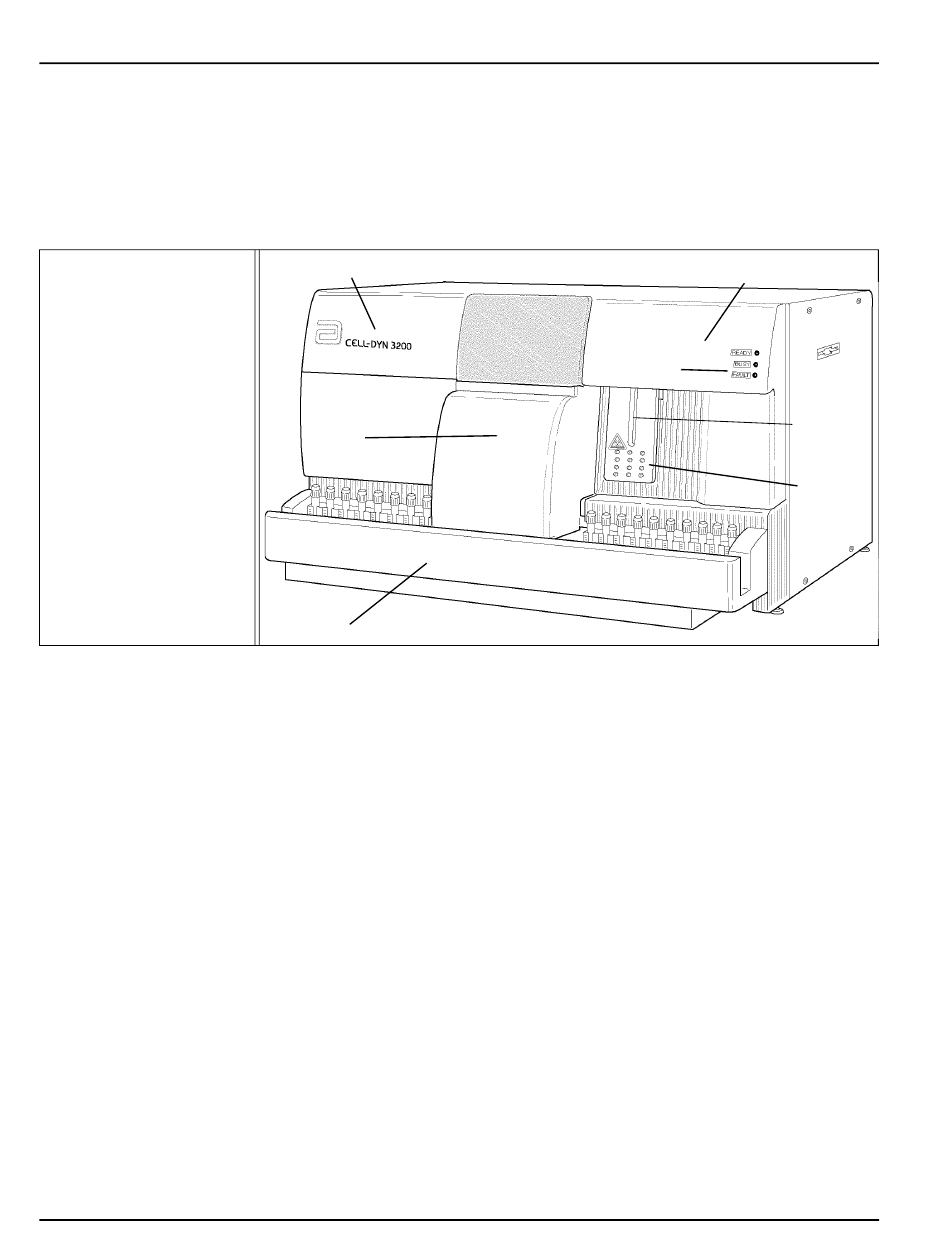

Abbildung 1.4 CELL-DYN 3200SL Vorderansicht der Analyseneinheit
Linke Frontabdeckung
1-8
Die Hauptkomponenten der Vorderseite sind in Abbildung 1.4 dargestellt. Daran
schließt sich eine kurze Beschreibung der Funktionen der einzelnen Komponenten
an.
1
7
6
Hinter der linken Frontabdeckung befindet sich der linke Teil der analytischen
Einheit. Die Abdeckung ist links aufgehängt, so dass sie sich nach links öffnet und
somit die linke Hälfte der analytischen Einheit freigibt. Der Zugang zur linken
Seite der analytischen Einheit dient zur Überwachung der Arbeitsweise der dort
befindlichen Komponenten; er ermöglicht den Zugriff auf die Magnetventile,
Quetschventile und normalerweise geschlossenen Ventile und erlaubt die Durch-
führung bestimmter Wartungsarbeiten. Die Abdeckung wird durch Scharniere und
einen Spannverschluss gehalten (der sich oben in der inneren Kante der
Abdeckung befindet).
