5.2.1 Konstrukce
Řídící jednotka LC 221 obsahuje potřebné komponenty pro řízení
a ochranu čerpadel, jako jsou relé a kondenzátory pro
jednofázové motory, stykače a další ochranné motorové jističe
pro třífázové motory (> Multilift M22 nebo MLD22).
Ovládací panel nabízí uživatelské rozhraní s ovládacími tlačítky
a displejem pro indikaci provozních stavů a indikace poruch.
Kromě toho má integrovaný piezorezistivní tlakový snímač který
je aktivován stlačeným vzduchem přímo přes tlakovou trubici ve
sběrné nádrži. Konečně, má svorky pro napájení, připojení
k čerpadlu a vstupy a výstupy jsou uvedeny v bodě
jednotka LC 221.
Přední kryt je uzavřen čtyřmi bajonetovými otočnými zámky.
Na levé straně jsou zámky rozšířeny a připojeny na spodní části
skříně se závěsnými řetězy. Skříňka nabízí možnost montáže na
stěnu bez otevření skříňky. Součástí dodávky je vrtací šablona
a šest šroubů s pryžovými vodítky.
5.2.2 Ovládací panel
1 3
2

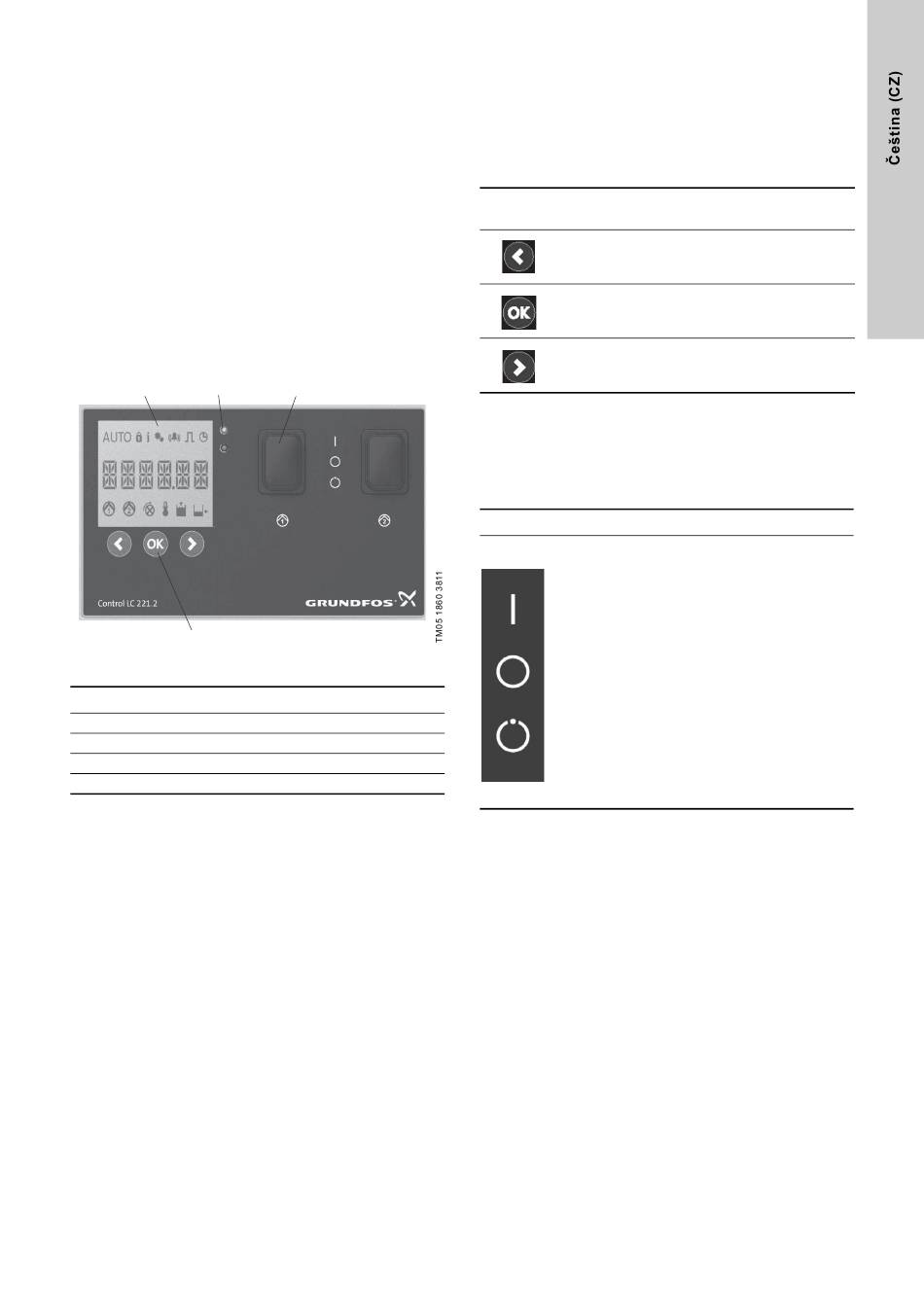

Obr. 9 Ovládací panel
Pol. Popis
1 Displej
2 Ovládací tlačítka
3 Stavové LED diody
4 Přepínač ON-OFF-AUTO (ZAP-VYP-AUTO)
5.2 Řídící
4
Displej (pol. 1)
Displej zobrazuje všechny důležité provozní údaje a poruchové
indikace. Provozní a poruchové indikace jsou popsány v části
6.1 Popis displeje.
Provozní tlačítka (pol. 2)
Hladinová řídící jednotka je provozována pomocí provozních
tlačítek umístěných pod displejem. Funkce provozních tlačítek je
popsána v níže uvedené tabulce:
Provozní
Popis
tlačítko
• jdi vlevo do hlavního menu.
• jdi nahoru do dílčích menu.
• snížení hodnot v dílčích menu.
• potvrzení výběru.
• aktivace dílčích menu.
• reset bzučáku.
• jdi vpravo do hlavního menu.
• jdi dolů do dílčích menu.
• zvýšení hodnot v dílčích menu.
Stavové LED diody (pol. 3)
Horní LED dioda (zelená) svítí, když je zapnuté napájecí napětí.
Spodní LED dioda bliká (červená) v případě poruchy dělá
poruchu viditelnou z velké vzdálenosti a je tedy zobrazena na
displeji symboly a poruchovými kódy.
Přepínač (pol. 4)
Spínač Popis funkce
Provozní režim je zvolen přepínačem
ON-OFF-AUTO (ZAP-VYP-AUTO), který má tři
různé polohy:
POLOHA I:
Zapíná čerpadlo ručně. Ochrana provozní doby je
aktivní a indikuje alarm po třech minutách.
Normální provozní doba je max. 25 sekund (MD)
a 55 sekund (MLD).
POLOHA O:
• Zastavuje čerpadlo když běží a vypíná napájecí
napětí na čerpadlo. Budou viditelné tři symboly
"Nastavení je uzamčené", "Informace"
a "Nastavení".
• Resetuje poruchové indikace.
POLOHA AUTO:
Automatický provoz. Čerpadlo se zapíná a vypíná
podle signálu z hladinového snímače.
