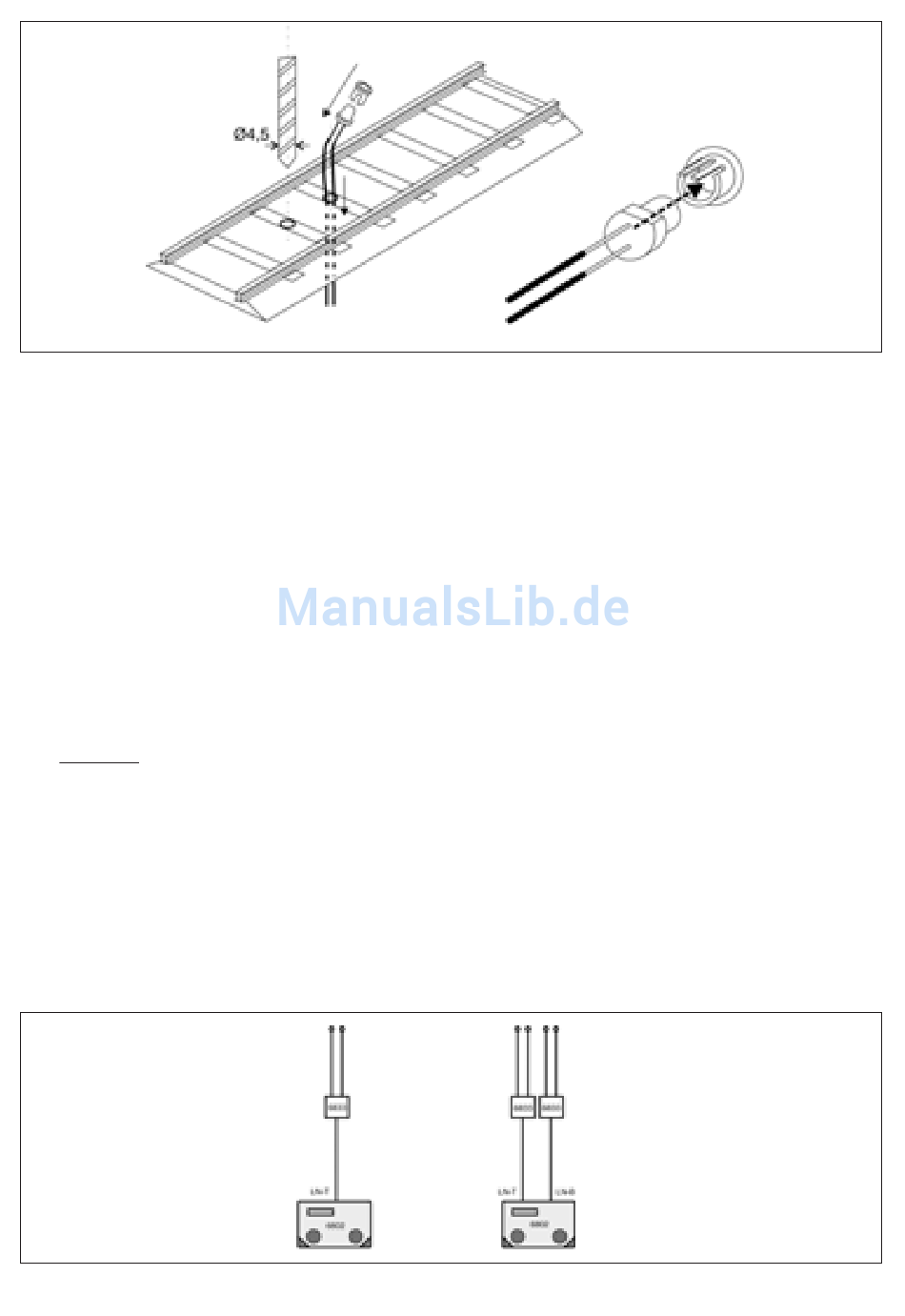

Bild 1: Einbau von Sensoren und Klipsen
Befestigen Sie den Navigationsempfänger in der Nähe der Sensoren unter Ihrem
Anlagenbrett. Hierzu drehen Sie entsprechend der dem Navigationsempfänger beiliegenden
Schablone zwei Schrauben (Rundkopf-Schrauben Ø 2,5 x 10) so weit in das Brett, dass Sie
den Navigationsempfänger mit seinen Nuten über die Schrauben schieben können. Jetzt
drehen Sie die Schrauben mit einem kleinen Schraubendreher durch die Bohrungen in der
Empfänger-Platine vorsichtig endgültig fest.
Befestigen Sie nun die weißen Litzen der Sensoren in den mit „w" gekennzeichneten
Anschlussklemmen des Navigationsempfängers, die entsprechenden grauen Litzen in den
mit „g" gekennzeichneten Anschlussklemmen.
Stecken Sie das eine Ende Ihres LocoNet-Kabels in die Buchse „LocoNet T" Ihres TWIN-
CENTERs, das andere Ende in die LocoNet-Buchse des Navigationsempfängers. Dabei
leuchtet die Kontroll-LED des Navigationsempfängers zur Bestätigung kurz auf.
Hinweis
Eventuell müssen Sie bei größeren Entfernungen zum TWIN-Center das LocoNet-Kabel
verlängern. Hierzu bieten wir LocoNet-Kupplungen 6889, LocoNet-Verbindungskabel
2,15 m 6887, LocoNet-Verbindungskabel 60 cm 6888 und LocoNet-Verteiler 6836 an.
Haben Sie zwei Navigationsempfänger, z. B. die zwei aus dem TRAIN-NAVIGATION-Set, so
verbinden sie den zweiten Navigationsempfänger mit der Buchse „LocoNet B" Ihres TWIN-
CENTERs oder mittels LocoNet-Verteiler(n) 6836 (nicht im Set enthalten) mit der Buchse
„LocoNet T". Bei späterem Ausbau ist auf alle Fälle der Anschluss an LocoNet-T vorzuzie-
hen, da dieser Anschluss eine größere elektrische Leistungsfähigkeit hat.
Bild 2: Anschlussvarianten des Navigationsempfängers an das TWIN-CENTER
7
