Navigationsempfänger Programmieren - FLEISCHMANN TRAIN-NAVIGATION6893 Handbuch

muss die Kontroll-LED des Navigationsempfängers kurz aufleuchten. Haben Sie zwei
Navigationsempfänger aus dem TRAIN-NAVIGATION-Set, so verbinden sie den zweiten
Navigationsempfänger ausnahmsweise mit der Buchse „LocoNet B" Ihres TWIN-CENTERs.
Prinzipiell ist aber immer die Buchse LocoNet T zu bevorzugen, weil hier eine höhere elek-
trische Leistungsfähigkeit vorliegt.
Haben Sie mehr als 2 Navigationsempfänger, so benötigen Sie zum Anschluss einen oder
mehrere LocoNet-Verteiler 6836. Dieser hat 5 Buchsen zum Anschließen von LocoNet-
Kabeln und ein kurzes Kabel mit einem LocoNet-Stecker. Dieser LocoNet-Stecker wird ent-
weder in die Buchse „LocoNet T" des TWIN-CENTERs gesteckt oder in eine Buchse eines
anderen LocoNet-Verteilers.

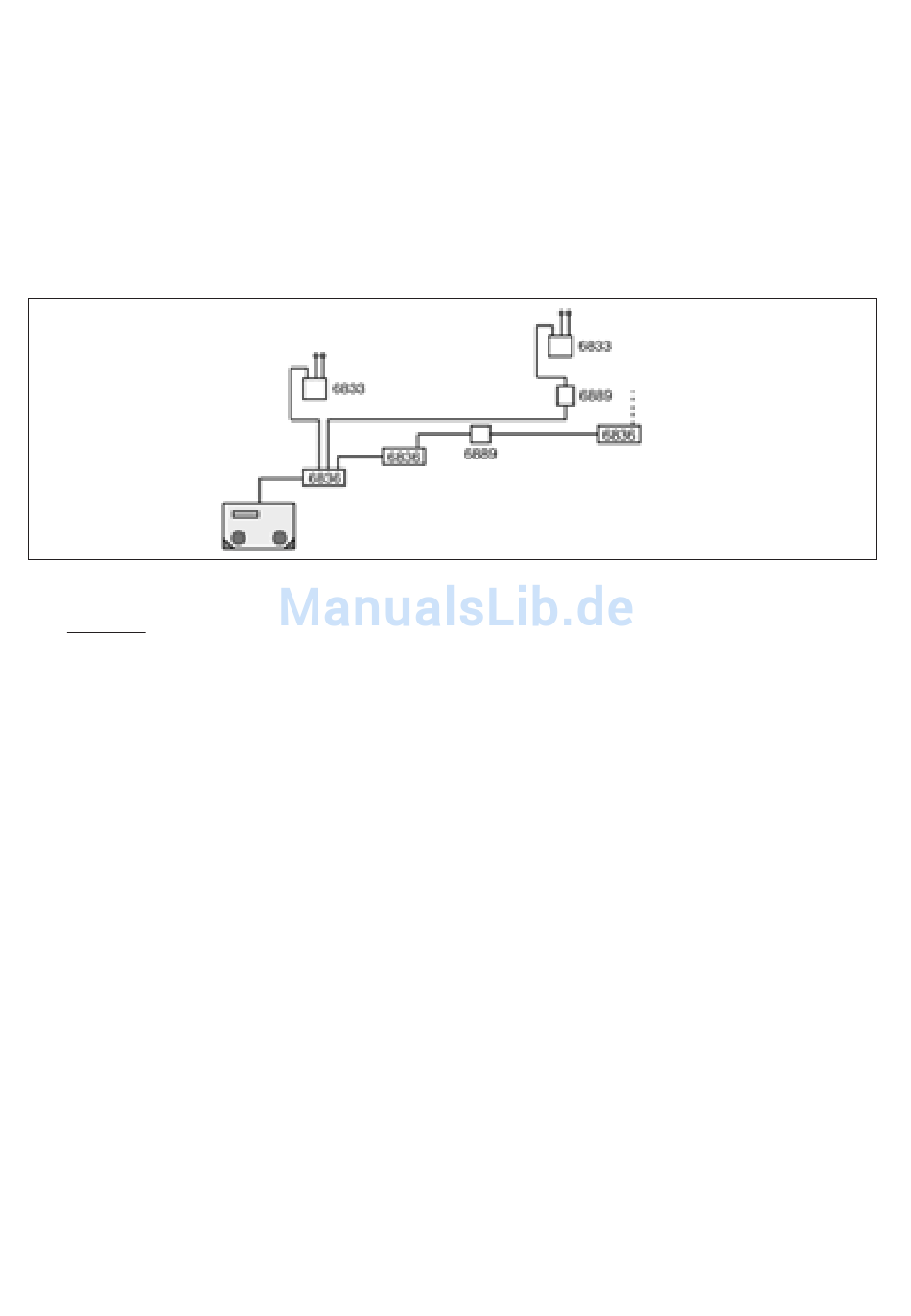

Bild 7: Anschluss mit Verteiler und Kupplung
Hinweis
Wird der fest angeschlossene Stecker eines LocoNet-Verteilers in die Buchse eines
Navigationsempfängers gesteckt, funktioniert der Navigationsempfänger nicht.
An die Buchsen des LocoNet-Verteilers 6836 können LocoNet-Kabel 6887, 6888 zu
Navigationsempfängern oder anderen digitalen Geräten mit LocoNet-Schnittstelle (TWIN-
CONTROL, TWIN-BOX, LOK-BOSS ....) oder zu weiteren LocoNet-Verteilern angeschlossen
werden.
Sollte für die Verbindung zweier Module (Navigationsempfänger oder andere LocoNet-
Geräte) einmal kein LocoNet-Kabel in ausreichender Länge zur Verfügung stehen, können
die LocoNet-Kabel mit der LocoNet-Kupplung 6889 verlängert werden.
Zur Kontrolle des ordnungsgemäßen Anschlusses des Navigationsempfängers verfügt er
über eine kleine Kontroll-LED, das kleine Bauelement links neben den Anschlussklemmen für
die Sensoren. Fährt eine Lok mit einem Navigationssender über einen Sensor oder wird ein
Wagen mit Navigationssender darüber geschoben, so wird das Erkennen von Informationen
durch Aufleuchten dieser LED angezeigt.
6 Navigationsempfänger Programmieren
Nach dem Einbau und Anschließen, aber noch vor dem Programmieren des
Navigationsempfängers ist zunächst zu überprüfen, ob alles richtig funktioniert und das
TWIN-CENTER eine Verbindung zum Navigationsempfänger aufbauen kann.
Wie unter 5.4 beschrieben, signalisiert der Navigationsempfänger durch Blinken seiner LED
das Erkennen von Infrarot-Informationen eines über ihn hinweg fahrenden Fahrzeugs. Ist
dies der Fall, so sind die Sensoren am Navigationsempfänger und dieser wiederum am
LocoNet richtig angeschlossen.
16
