Erstellen eines neuen Moduls

Vor dem Erstellen eines neuen Moduls müssen Sie folgende Verfahren in der
Software RSLogix 5000 ausführen:
• Erstellen Sie ein Steuerungsprojekt.
• Wenn Sie vorhaben, das E/A-Modul einem dezentralen Chassis
hinzuzufügen, fügen Sie die ControlNet- oder EtherNet/IP-
Kommunikationsmodule sowohl dem zentralen Chassis als auch dem
dezentralen Chassis im E/A-Konfigurationsbaum hinzu.
– Weitere Informationen zu ControlLogix-ControlNet-Modulen
finden Sie in „ControlNet Modules in Logix5000 Control
Systems" (Publikation CNET-UM001).
– Weitere Informationen zu ControlLogix-EtherNet/IP-Modulen
finden Sie in „EtherNet/IP Modules in Logix5000 Control
Systems User Manual" (Publikation ENET-UM001).
In RSLogix 5000 Version 15.02.00 und höher oder Studio 5000 Version
WICHTIG
21.00.00 und höher können E/A-Module online hinzugefügt werden.
Bei älteren Versionen müssen Sie zum Erstellen eines neuen Moduls
offline sein.
Gehen Sie zum Hinzufügen eines zentralen E/A-Moduls oder Remote
I/O-Moduls wie folgt vor.
1. Wenn Sie ein E/A-Modul einem zentralen Chassis hinzufügen
möchten, klicken Sie mit der rechten Maustaste auf den Ordner
„I/O Configuration" und wählen Sie „New Module" aus.
oder
Wenn Sie ein E/A-Modul einem dezentralen Chassis hinzufügen
möchten, klicken Sie mit der rechten Maustaste auf das dezentrale
Kommunikationsmodul und wählen Sie „New Module" aus.

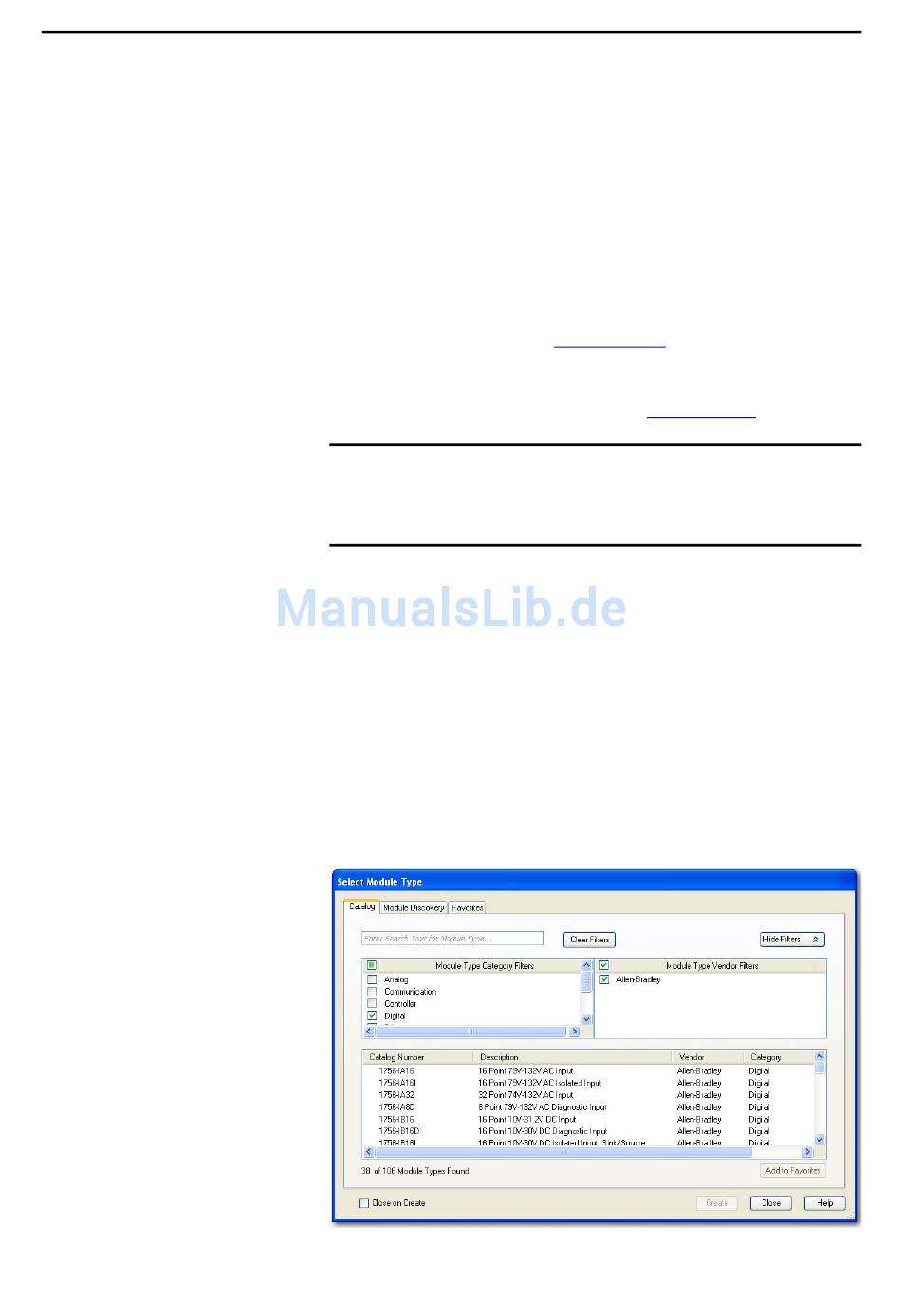

2. Wählen Sie im Dialogfeld „Select Module Type" das gewünschte
Digitalmodul aus und klicken Sie anschließend auf „Create".
