ControlLogix Compute-Module
Mit ControlLogix Compute-Modulen auf Chassisgrundlage können Sie direkt mit einer ControlLogix 5570- oder
ControlLogix 5580-Steuerung über die Backplane des Systems und über ein Netzwerk kommunizieren.

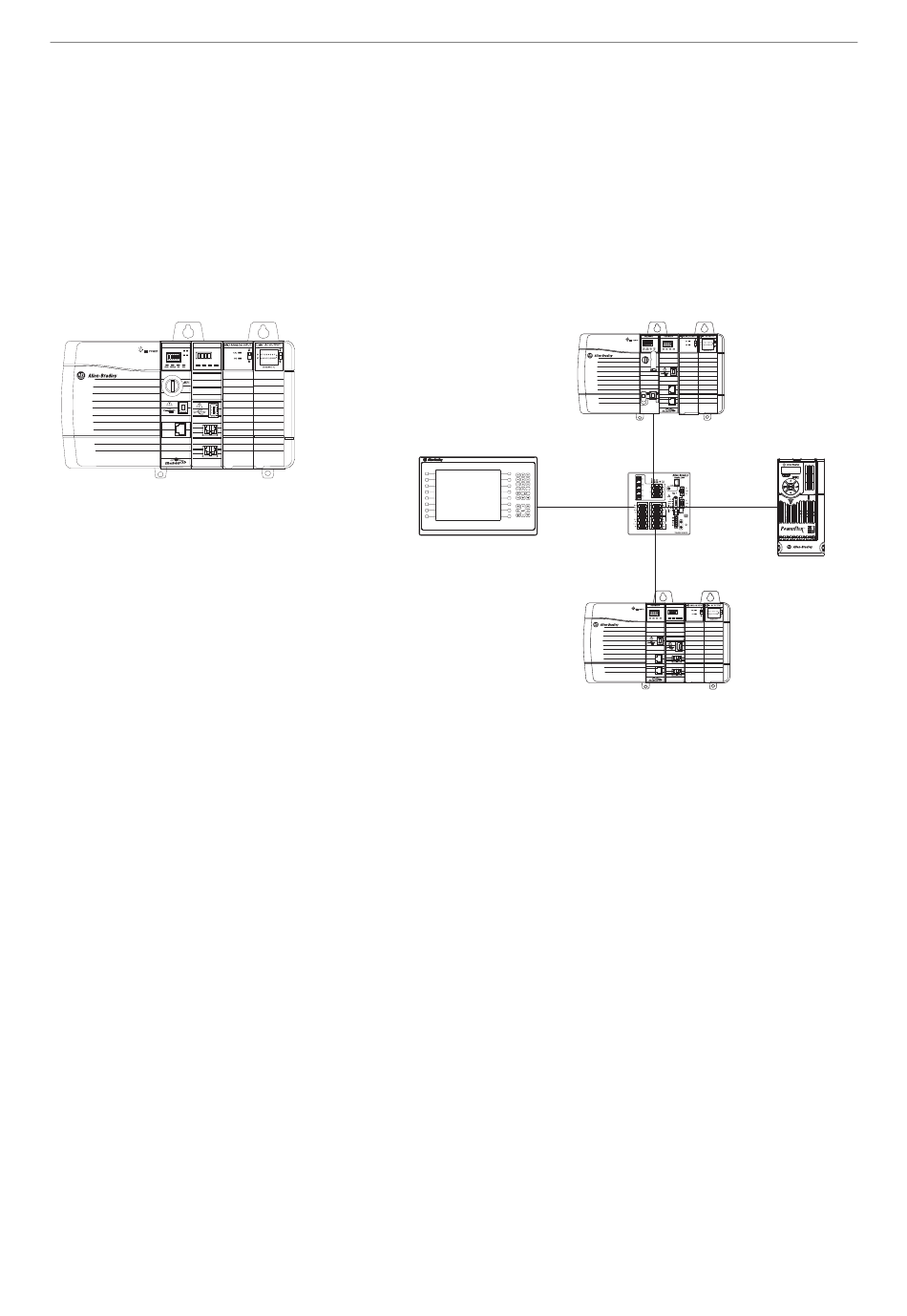

Beispiel für Steuerungssysteme mit Compute-Modul
Compute-Modulkommunikation über Backplane
Logix5585E
COMPUTE
SAFETY ON
NET
LINK
USR3 USR2 USR1
OK
REM
RUN
PROG
ControlLogix-Steuerung
ControlLogix Compute-Modul
ControlLogix-E/A-Module
Compute-Module verfügen über eines der folgenden eingebetteten Betriebssysteme:
• Windows 10 IoT Enterprise LTSB 64-Bit
• Linux 32-Bit (Debian 8.9)
Für das Schreiben und Lesen von Daten über die ControlLogix-Backplane der Serie 1756 wird eine Application
Programming Interface (API) im Betriebssystem verwendet. Das Vorhandensein eines ControlLogix Compute-Moduls ist
vergleichbar mit der Installation eines Computers mit erhöhter Sicherheit in einem ControlLogix-Chassis.
Das ControlLogix Compute-Modul bietet Folgendes:
• Zwei GbE-Ports
• Einen USB 3.0-Geräteanschluss für Peripheriegeräte
• Einen integrierten DisplayPort für den Anschluss eines HD-Monitors
ControlLogix-Steuerung
ControlLogix EtherNet/IP-Adapter
ControlLogix-E/A-Module
F1
F2
F3
F4
F5
F6
F7
F8
PanelView Plus 7-
Terminal
Rockwell Automation-Publikation 1756-SG001X-DE-P - Juni 2018
Auswahl eines ControlLogix-Systems
Compute-Modulkommunikation über EtherNet/IP-
Netzwerk und Chassis-Backplane der Steuerung
LNK1
LNK2
NET
1
2
Stratix 5400-
Switch
F9
F10
F11
F12
F13
F14
F15
F16
LNK1
LNK2
NET
OK
USR3 USR2 USR1 OK
1
2
ControlLogix EtherNet/IP-Adapter
ControlLogix Compute-Modul
ControlLogix-E/A-Module
OK
527
PowerFlex 527-
Antrieb
COMPUTE
21
