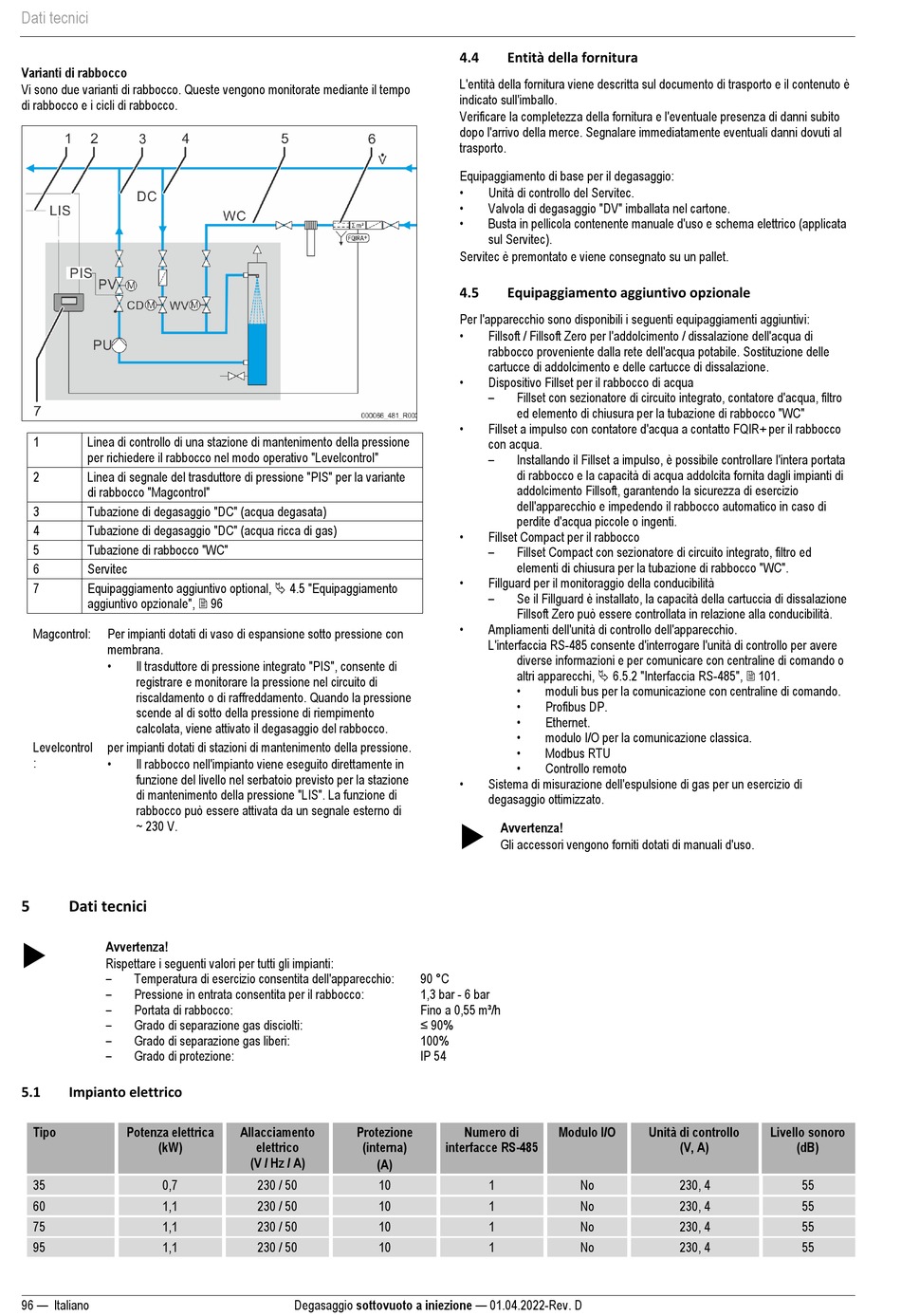

Dati tecnici
Varianti di rabbocco
Vi sono due varianti di rabbocco. Queste vengono monitorate mediante il tempo
di rabbocco e i cicli di rabbocco.
1 Linea di controllo di una stazione di mantenimento della pressione
per richiedere il rabbocco nel modo operativo "Levelcontrol"
2 Linea di segnale del trasduttore di pressione "PIS" per la variante
di rabbocco "Magcontrol"
3 Tubazione di degasaggio "DC" (acqua degasata)
4 Tubazione di degasaggio "DC" (acqua ricca di gas)
5 Tubazione di rabbocco "WC"
6 Servitec
Equipaggiamento aggiuntivo optional,  4.5 "Equipaggiamento
7
aggiuntivo opzionale",  96
Magcontrol: Per impianti dotati di vaso di espansione sotto pressione con
membrana.
•
Il trasduttore di pressione integrato "PIS", consente di
registrare e monitorare la pressione nel circuito di
riscaldamento o di raffreddamento. Quando la pressione
scende al di sotto della pressione di riempimento
calcolata, viene attivato il degasaggio del rabbocco.
Levelcontrol per impianti dotati di stazioni di mantenimento della pressione.
•
:
Il rabbocco nell'impianto viene eseguito direttamente in
funzione del livello nel serbatoio previsto per la stazione
di mantenimento della pressione "LIS". La funzione di
rabbocco può essere attivata da un segnale esterno di
~ 230 V.
5 Dati tecnici

Avvertenza!
Rispettare i seguenti valori per tutti gli impianti:
–
Temperatura di esercizio consentita dell'apparecchio:
–
Pressione in entrata consentita per il rabbocco:
–
Portata di rabbocco:
–
Grado di separazione gas disciolti:
–
Grado di separazione gas liberi:
–
Grado di protezione:
5.1 Impianto elettrico
Tipo Potenza elettrica
(kW)
35 0,7
60 1,1
75 1,1
95 1,1
96 — Italiano
Allacciamento Protezione
elettrico (interna)
(V / Hz / A)
(A)
230 / 50 10
230 / 50 10
230 / 50 10
230 / 50 10
Degasaggio sottovuoto a iniezione — 01.04.2022-Rev. D
4.4 Entità della fornitura
L'entità della fornitura viene descritta sul documento di trasporto e il contenuto è
indicato sull'imballo.
Verificare la completezza della fornitura e l'eventuale presenza di danni subito
dopo l'arrivo della merce. Segnalare immediatamente eventuali danni dovuti al
trasporto.
Equipaggiamento di base per il degasaggio:
•
Unità di controllo del Servitec.
•
Valvola di degasaggio "DV" imballata nel cartone.
•
Busta in pellicola contenente manuale d'uso e schema elettrico (applicata
sul Servitec).
Servitec è premontato e viene consegnato su un pallet.
4.5 Equipaggiamento aggiuntivo opzionale
Per l'apparecchio sono disponibili i seguenti equipaggiamenti aggiuntivi:
•
Fillsoft / Fillsoft Zero per l'addolcimento / dissalazione dell'acqua di
rabbocco proveniente dalla rete dell'acqua potabile. Sostituzione delle
cartucce di addolcimento e delle cartucce di dissalazione.
•
Dispositivo Fillset per il rabbocco di acqua
–
Fillset con sezionatore di circuito integrato, contatore d'acqua, filtro
ed elemento di chiusura per la tubazione di rabbocco "WC"
•
Fillset a impulso con contatore d'acqua a contatto FQIR+ per il rabbocco
con acqua.
–
Installando il Fillset a impulso, è possibile controllare l'intera portata
di rabbocco e la capacità di acqua addolcita fornita dagli impianti di
addolcimento Fillsoft, garantendo la sicurezza di esercizio
dell'apparecchio e impedendo il rabbocco automatico in caso di
perdite d'acqua piccole o ingenti.
•
Fillset Compact per il rabbocco
–
Fillset Compact con sezionatore di circuito integrato, filtro ed
elementi di chiusura per la tubazione di rabbocco "WC".
•
Fillguard per il monitoraggio della conducibilità
–
Se il Fillguard è installato, la capacità della cartuccia di dissalazione
Fillsoft Zero può essere controllata in relazione alla conducibilità.
•
Ampliamenti dell'unità di controllo dell'apparecchio.
L'interfaccia RS-485 consente d'interrogare l'unità di controllo per avere
diverse informazioni e per comunicare con centraline di comando o
altri apparecchi,  6.5.2 "Interfaccia RS-485",  101.
•
moduli bus per la comunicazione con centraline di comando.
•
Profibus DP.
•
Ethernet.
•
modulo I/O per la comunicazione classica.
•
Modbus RTU
•
Controllo remoto
•
Sistema di misurazione dell'espulsione di gas per un esercizio di
degasaggio ottimizzato.

Avvertenza!
Gli accessori vengono forniti dotati di manuali d'uso.
90 °C
1,3 bar - 6 bar
Fino a 0,55 m³/h
≤ 90%
100%
IP 54
Numero di Modulo I/O
interfacce RS-485
1 No
1 No
1 No
1 No
Unità di controllo Livello sonoro
(V, A) (dB)
230, 4 55
230, 4 55
230, 4 55
230, 4 55
