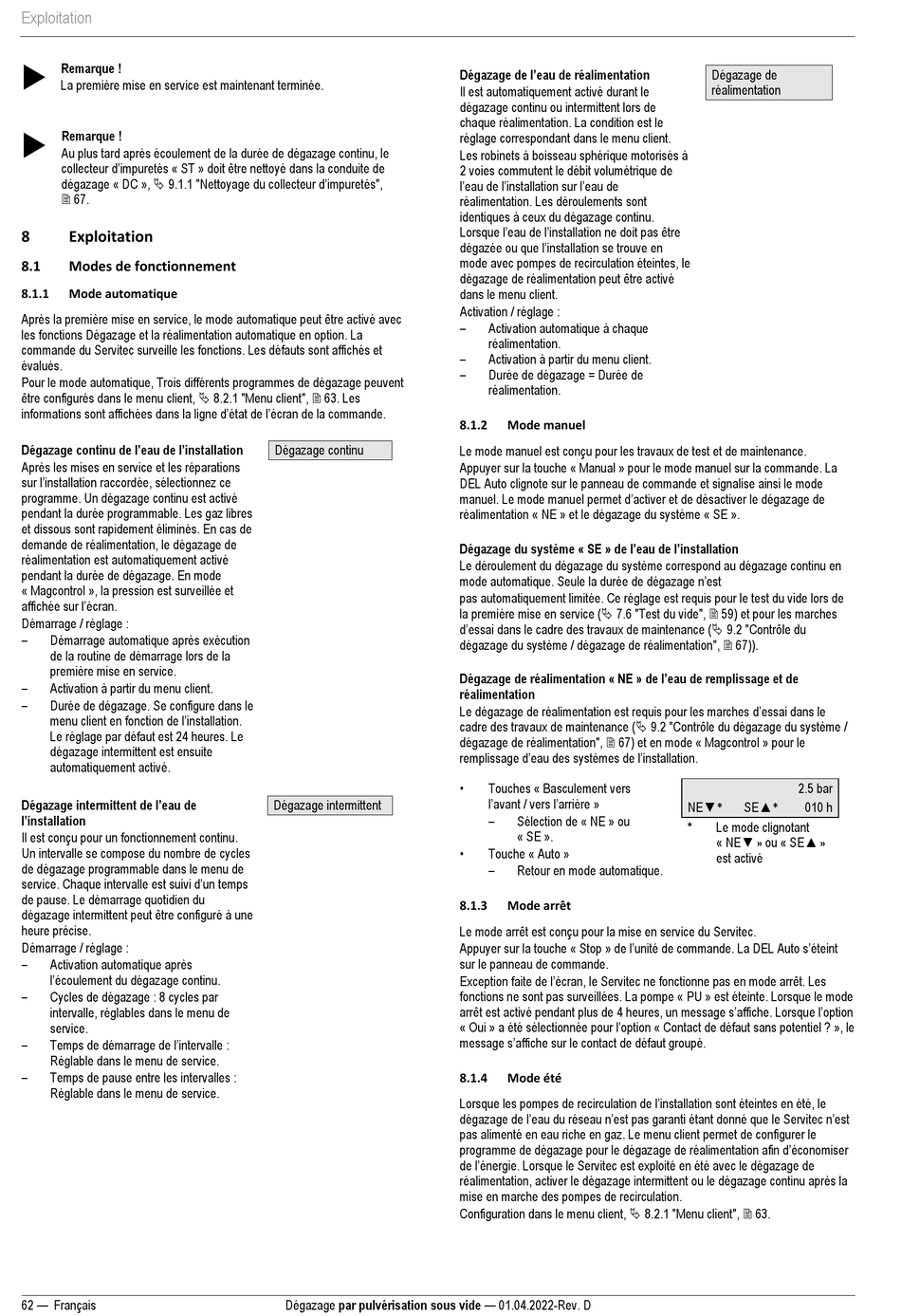

Reflex Servitec 35 Originalbetriebsanleitung Seite 62

Exploitation

Remarque !
La première mise en service est maintenant terminée.

Remarque !
Au plus tard après écoulement de la durée de dégazage continu, le
collecteur d'impuretés « ST » doit être nettoyé dans la conduite de
dégazage « DC »,  9.1.1 "Nettoyage du collecteur d'impuretés",
 67.
8 Exploitation
8.1 Modes de fonctionnement
8.1.1 Mode automatique
Après la première mise en service, le mode automatique peut être activé avec
les fonctions Dégazage et la réalimentation automatique en option. La
commande du Servitec surveille les fonctions. Les défauts sont affichés et
évalués.
Pour le mode automatique, Trois différents programmes de dégazage peuvent
être configurés dans le menu client,  8.2.1 "Menu client",  63. Les
informations sont affichées dans la ligne d'état de l'écran de la commande.
Dégazage continu de l'eau de l'installation
Après les mises en service et les réparations
sur l'installation raccordée, sélectionnez ce
programme. Un dégazage continu est activé
pendant la durée programmable. Les gaz libres
et dissous sont rapidement éliminés. En cas de
demande de réalimentation, le dégazage de
réalimentation est automatiquement activé
pendant la durée de dégazage. En mode
« Magcontrol », la pression est surveillée et
affichée sur l'écran.
Démarrage / réglage :
–
Démarrage automatique après exécution
de la routine de démarrage lors de la
première mise en service.
–
Activation à partir du menu client.
–
Durée de dégazage. Se configure dans le
menu client en fonction de l'installation.
Le réglage par défaut est 24 heures. Le
dégazage intermittent est ensuite
automatiquement activé.
Dégazage intermittent de l'eau de
l'installation
Il est conçu pour un fonctionnement continu.
Un intervalle se compose du nombre de cycles
de dégazage programmable dans le menu de
service. Chaque intervalle est suivi d'un temps
de pause. Le démarrage quotidien du
dégazage intermittent peut être configuré à une
heure précise.
Démarrage / réglage :
–
Activation automatique après
l'écoulement du dégazage continu.
–
Cycles de dégazage : 8 cycles par
intervalle, réglables dans le menu de
service.
– Temps de démarrage de l'intervalle :
Réglable dans le menu de service.
–
Temps de pause entre les intervalles :
Réglable dans le menu de service.
62 — Français
Dégazage continu
Dégazage intermittent
Dégazage par pulvérisation sous vide — 01.04.2022-Rev. D
Dégazage de l'eau de réalimentation
Il est automatiquement activé durant le
dégazage continu ou intermittent lors de
chaque réalimentation. La condition est le
réglage correspondant dans le menu client.
Les robinets à boisseau sphérique motorisés à
2 voies commutent le débit volumétrique de
l'eau de l'installation sur l'eau de
réalimentation. Les déroulements sont
identiques à ceux du dégazage continu.
Lorsque l'eau de l'installation ne doit pas être
dégazée ou que l'installation se trouve en
mode avec pompes de recirculation éteintes, le
dégazage de réalimentation peut être activé
dans le menu client.
Activation / réglage :
–
Activation automatique à chaque
réalimentation.
–
Activation à partir du menu client.
–
Durée de dégazage = Durée de
réalimentation.
8.1.2 Mode manuel
Le mode manuel est conçu pour les travaux de test et de maintenance.
Appuyer sur la touche « Manual » pour le mode manuel sur la commande. La
DEL Auto clignote sur le panneau de commande et signalise ainsi le mode
manuel. Le mode manuel permet d'activer et de désactiver le dégazage de
réalimentation « NE » et le dégazage du système « SE ».
Dégazage du système « SE » de l'eau de l'installation
Le déroulement du dégazage du système correspond au dégazage continu en
mode automatique. Seule la durée de dégazage n'est
pas automatiquement limitée. Ce réglage est requis pour le test du vide lors de
la première mise en service ( 7.6 "Test du vide",  59) et pour les marches
d'essai dans le cadre des travaux de maintenance ( 9.2 "Contrôle du
dégazage du système / dégazage de réalimentation",  67)).
Dégazage de réalimentation « NE » de l'eau de remplissage et de
réalimentation
Le dégazage de réalimentation est requis pour les marches d'essai dans le
cadre des travaux de maintenance ( 9.2 "Contrôle du dégazage du système /
dégazage de réalimentation",  67) et en mode « Magcontrol » pour le
remplissage d'eau des systèmes de l'installation.
•
Touches « Basculement vers
l'avant / vers l'arrière »
–
Sélection de « NE » ou
« SE ».
•
Touche « Auto »
–
Retour en mode automatique.
8.1.3 Mode arrêt
Le mode arrêt est conçu pour la mise en service du Servitec.
Appuyer sur la touche « Stop » de l'unité de commande. La DEL Auto s'éteint
sur le panneau de commande.
Exception faite de l'écran, le Servitec ne fonctionne pas en mode arrêt. Les
fonctions ne sont pas surveillées. La pompe « PU » est éteinte. Lorsque le mode
arrêt est activé pendant plus de 4 heures, un message s'affiche. Lorsque l'option
« Oui » a été sélectionnée pour l'option « Contact de défaut sans potentiel ? », le
message s'affiche sur le contact de défaut groupé.
8.1.4 Mode été
Lorsque les pompes de recirculation de l'installation sont éteintes en été, le
dégazage de l'eau du réseau n'est pas garanti étant donné que le Servitec n'est
pas alimenté en eau riche en gaz. Le menu client permet de configurer le
programme de dégazage pour le dégazage de réalimentation afin d'économiser
de l'énergie. Lorsque le Servitec est exploité en été avec le dégazage de
réalimentation, activer le dégazage intermittent ou le dégazage continu après la
mise en marche des pompes de recirculation.
Configuration dans le menu client,  8.2.1 "Menu client",  63.
Dégazage de
réalimentation
2.5 bar
NE▼* SE▲*
010 h
* Le mode clignotant
« NE▼ » ou « SE▲ »
est activé
