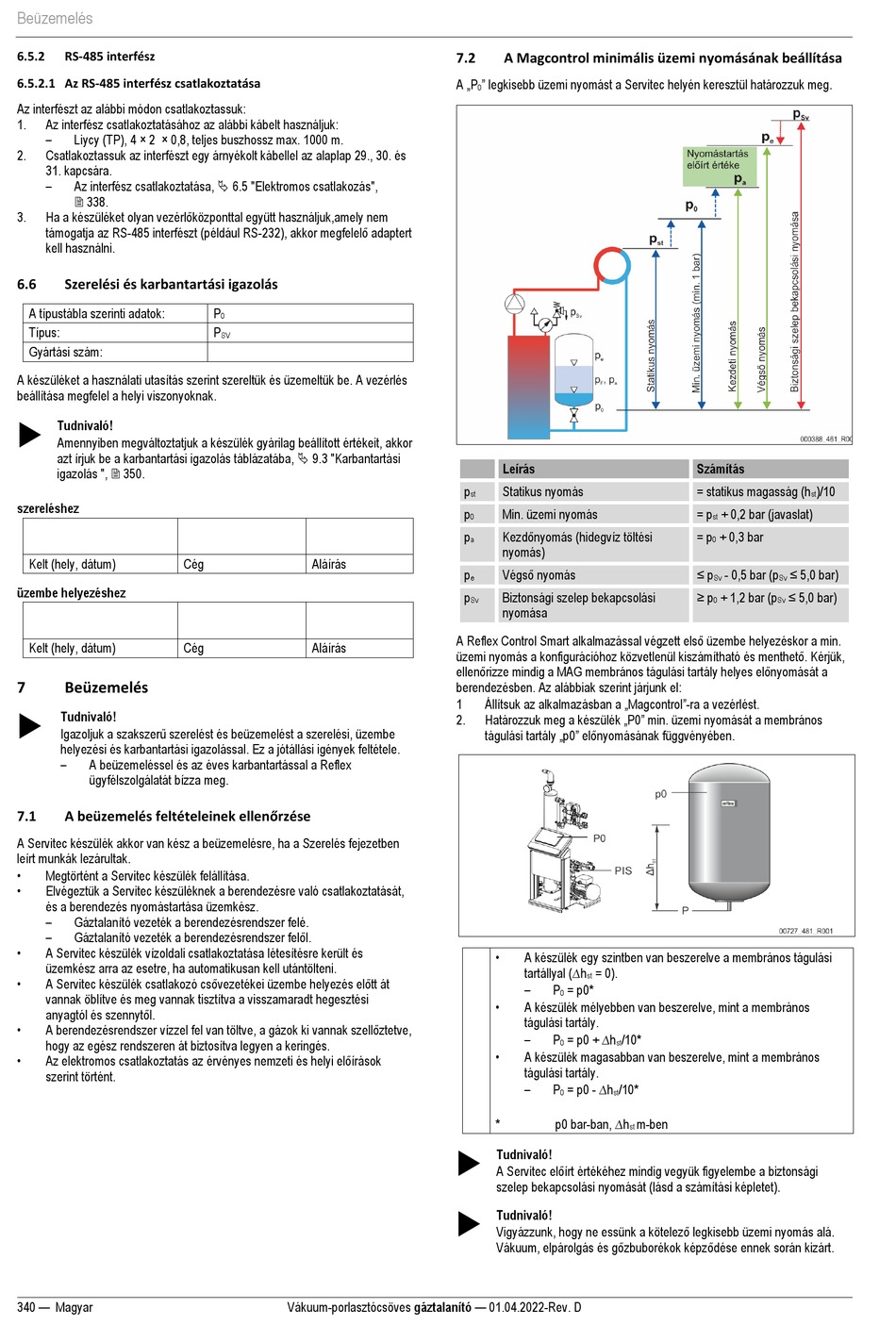

Reflex Servitec 35 Originalbetriebsanleitung Seite 340

Beüzemelés
6.5.2 RS-485 interfész
6.5.2.1 Az RS-485 interfész csatlakoztatása
Az interfészt az alábbi módon csatlakoztassuk:
1. Az interfész csatlakoztatásához az alábbi kábelt használjuk:
–
Liycy (TP), 4 × 2 × 0,8, teljes buszhossz max. 1000 m.
2. Csatlakoztassuk az interfészt egy árnyékolt kábellel az alaplap 29., 30. és
31. kapcsára.
–
Az interfész csatlakoztatása,  6.5 "Elektromos csatlakozás",
 338.
Ha a készüléket olyan vezérlőközponttal együtt használjuk,amely nem
3.
támogatja az RS-485 interfészt (például RS-232), akkor megfelelő adaptert
kell használni.
6.6 Szerelési és karbantartási igazolás
A típustábla szerinti adatok:
Típus:
Gyártási szám:
A készüléket a használati utasítás szerint szereltük és üzemeltük be. A vezérlés
beállítása megfelel a helyi viszonyoknak.

Tudnivaló!
Amennyiben megváltoztatjuk a készülék gyárilag beállított értékeit, akkor
azt írjuk be a karbantartási igazolás táblázatába,  9.3 "Karbantartási
igazolás ",  350.
szereléshez
Kelt (hely, dátum) Cég
üzembe helyezéshez
Kelt (hely, dátum) Cég
7 Beüzemelés

Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
A beüzemelés feltételeinek ellenőrzése
7.1
A Servitec készülék akkor van kész a beüzemelésre, ha a Szerelés fejezetben
leírt munkák lezárultak.
•
Megtörtént a Servitec készülék felállítása.
•
Elvégeztük a Servitec készüléknek a berendezésre való csatlakoztatását,
és a berendezés nyomástartása üzemkész.
–
Gáztalanító vezeték a berendezésrendszer felé.
– Gáztalanító vezeték a berendezésrendszer felől.
•
A Servitec készülék vízoldali csatlakoztatása létesítésre került és
üzemkész arra az esetre, ha automatikusan kell utántölteni.
• A Servitec készülék csatlakozó csővezetékei üzembe helyezés előtt át
vannak öblítve és meg vannak tisztítva a visszamaradt hegesztési
anyagtól és szennytől.
• A berendezésrendszer vízzel fel van töltve, a gázok ki vannak szellőztetve,
hogy az egész rendszeren át biztosítva legyen a keringés.
• Az elektromos csatlakoztatás az érvényes nemzeti és helyi előírások
szerint történt.
340 — Magyar
P
0
P
SV
Aláírás
Aláírás
Vákuum-porlasztócsöves gáztalanító — 01.04.2022-Rev. D
7.2 A Magcontrol minimális üzemi nyomásának beállítása
A „P " legkisebb üzemi nyomást a Servitec helyén keresztül határozzuk meg.
0
Leírás
p Statikus nyomás
st
p Min. üzemi nyomás
0
Kezdőnyomás (hidegvíz töltési
p
a
nyomás)
Végső nyomás
p
e
p Biztonsági szelep bekapcsolási
Sv
nyomása
A Reflex Control Smart alkalmazással végzett első üzembe helyezéskor a min.
üzemi nyomás a konfigurációhoz közvetlenül kiszámítható és menthető. Kérjük,
ellenőrizze mindig a MAG membrános tágulási tartály helyes előnyomását a
berendezésben. Az alábbiak szerint járjunk el:
Állítsuk az alkalmazásban a „Magcontrol"-ra a vezérlést.
1
Határozzuk meg a készülék „P0" min. üzemi nyomását a membrános
2.
tágulási tartály „p0" előnyomásának függvényében.
•
A készülék egy szintben van beszerelve a membrános tágulási
tartállyal (∆h
= 0).
st
–
P = p0*
0
•
A készülék mélyebben van beszerelve, mint a membrános
tágulási tartály.
– = p0 + ∆h
P /10*
0 st
•
A készülék magasabban van beszerelve, mint a membrános
tágulási tartály.
– = p0 - ∆h
P /10*
0 st
p0 bar-ban, ∆h
*

Tudnivaló!
A Servitec előírt értékéhez mindig vegyük figyelembe a biztonsági
szelep bekapcsolási nyomását (lásd a számítási képletet).

Tudnivaló!
Vigyázzunk, hogy ne essünk a kötelező legkisebb üzemi nyomás alá.
Vákuum, elpárolgás és gőzbuborékok képződése ennek során kizárt.
Számítás
= statikus magasság (h
= p + 0,2 bar (javaslat)
st
= p + 0,3 bar
0
≤ p ≤ 5,0 bar)
- 0,5 bar (p
Sv Sv
≥ p ≤ 5,0 bar)
+ 1,2 bar (p
0 Sv
m-ben
st
)/10
st
