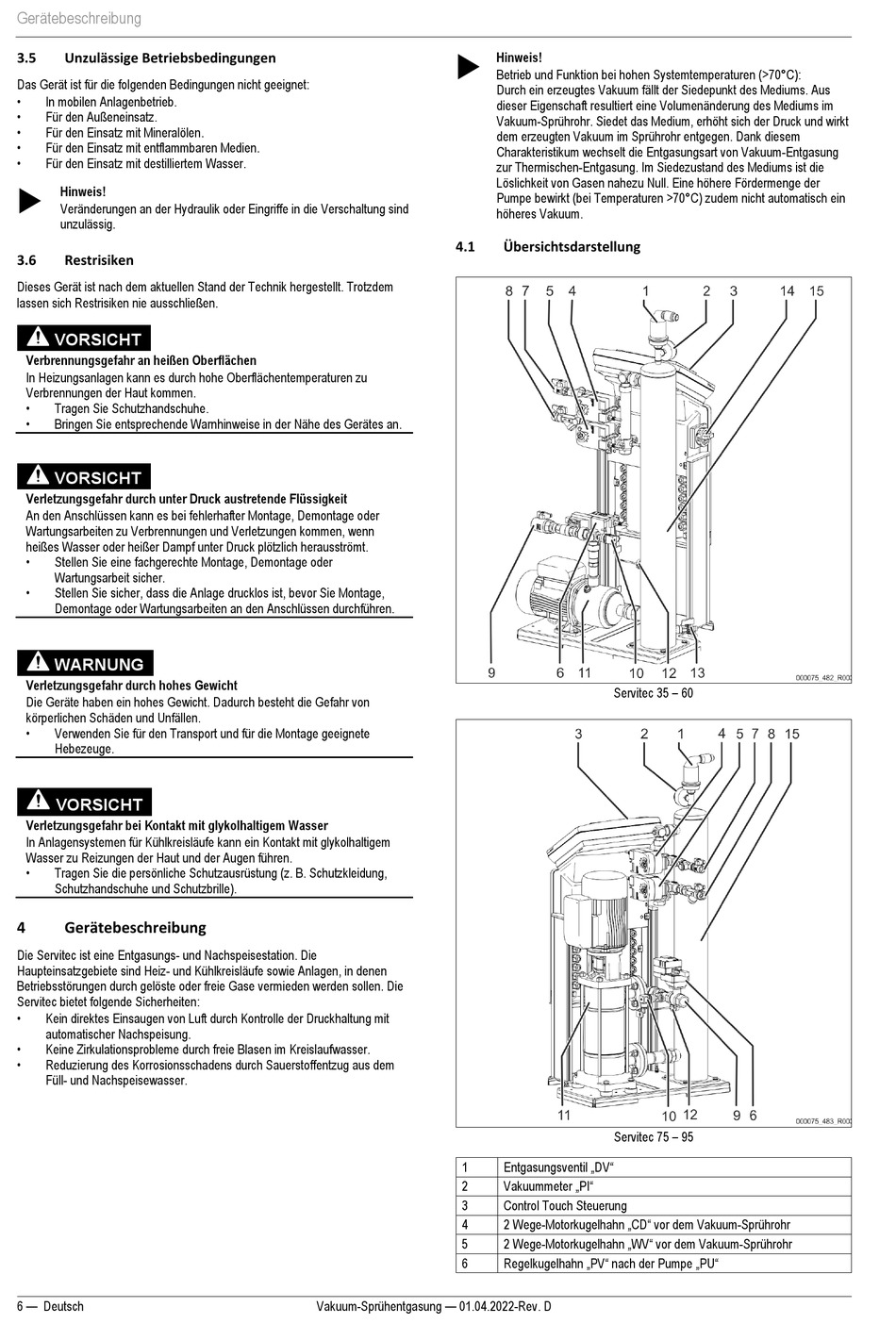

Reflex Servitec 35 Originalbetriebsanleitung Seite 6

Gerätebeschreibung
3.5 Unzulässige Betriebsbedingungen
Das Gerät ist für die folgenden Bedingungen nicht geeignet:
•
In mobilen Anlagenbetrieb.
•
Für den Außeneinsatz.
•
Für den Einsatz mit Mineralölen.
•
Für den Einsatz mit entflammbaren Medien.
•
Für den Einsatz mit destilliertem Wasser.

Hinweis!
Veränderungen an der Hydraulik oder Eingriffe in die Verschaltung sind
unzulässig.
3.6 Restrisiken
Dieses Gerät ist nach dem aktuellen Stand der Technik hergestellt. Trotzdem
lassen sich Restrisiken nie ausschließen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
•
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.
VORSICHT
Verletzungsgefahr bei Kontakt mit glykolhaltigem Wasser
In Anlagensystemen für Kühlkreisläufe kann ein Kontakt mit glykolhaltigem
Wasser zu Reizungen der Haut und der Augen führen.
•
Tragen Sie die persönliche Schutzausrüstung (z. B. Schutzkleidung,
Schutzhandschuhe und Schutzbrille).
4 Gerätebeschreibung
Die Servitec ist eine Entgasungs- und Nachspeisestation. Die
Haupteinsatzgebiete sind Heiz- und Kühlkreisläufe sowie Anlagen, in denen
Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Die
Servitec bietet folgende Sicherheiten:
•
Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung mit
automatischer Nachspeisung.
•
Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
•
Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem
Füll- und Nachspeisewasser.
6 — Deutsch

4.1
1
2
3
4
5
6
Vakuum-Sprühentgasung — 01.04.2022-Rev. D
Hinweis!
Betrieb und Funktion bei hohen Systemtemperaturen (>70°C):
Durch ein erzeugtes Vakuum fällt der Siedepunkt des Mediums. Aus
dieser Eigenschaft resultiert eine Volumenänderung des Mediums im
Vakuum-Sprührohr. Siedet das Medium, erhöht sich der Druck und wirkt
dem erzeugten Vakuum im Sprührohr entgegen. Dank diesem
Charakteristikum wechselt die Entgasungsart von Vakuum-Entgasung
zur Thermischen-Entgasung. Im Siedezustand des Mediums ist die
Löslichkeit von Gasen nahezu Null. Eine höhere Fördermenge der
Pumpe bewirkt (bei Temperaturen >70°C) zudem nicht automatisch ein
höheres Vakuum.
Übersichtsdarstellung
Servitec 35 – 60
Servitec 75 – 95
Entgasungsventil „DV"
Vakuummeter „PI"
Control Touch Steuerung
2 Wege-Motorkugelhahn „CD" vor dem Vakuum-Sprührohr
2 Wege-Motorkugelhahn „WV" vor dem Vakuum-Sprührohr
Regelkugelhahn „PV" nach der Pumpe „PU"
