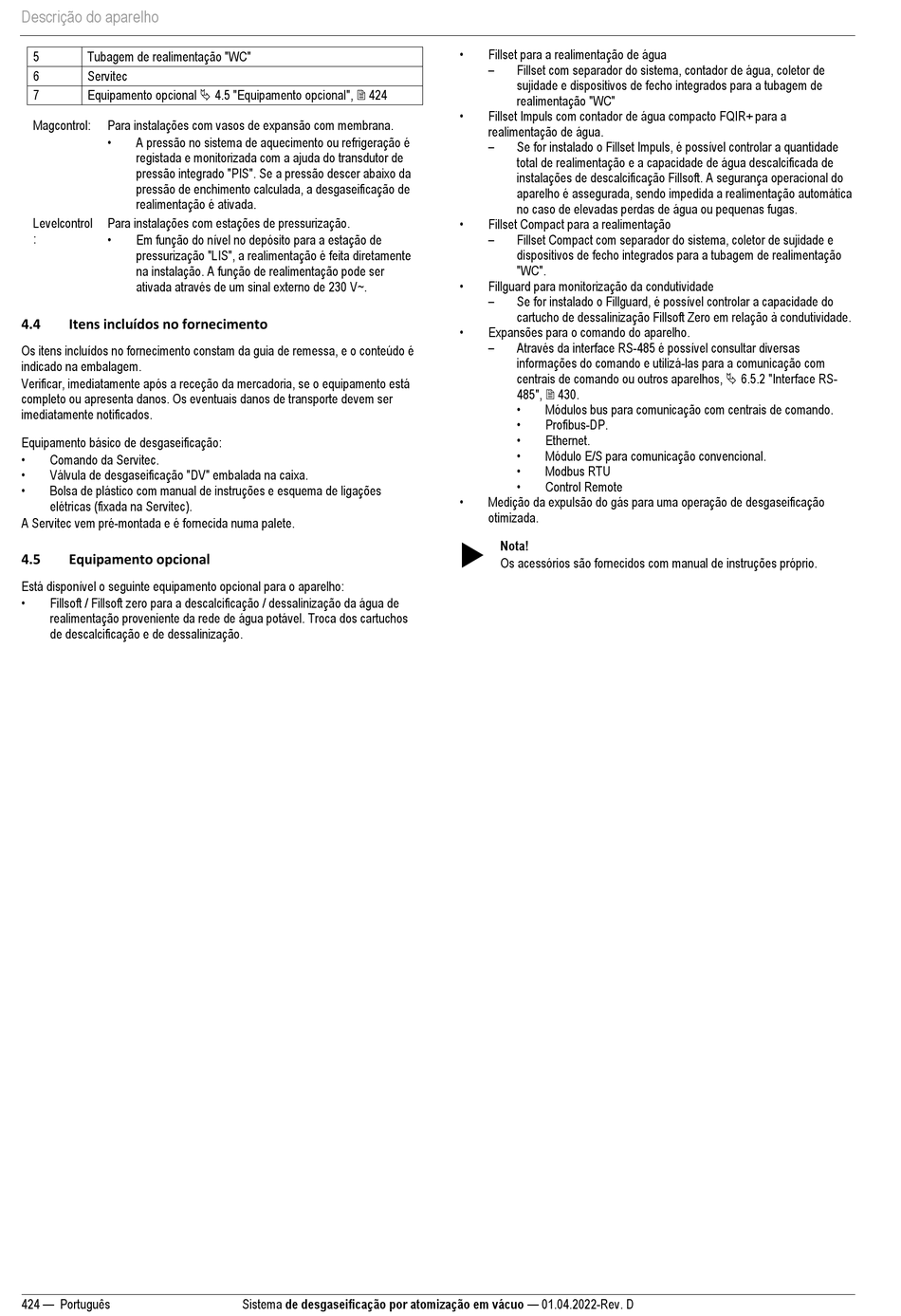

Reflex Servitec 35 Originalbetriebsanleitung Seite 424

Descrição do aparelho
5 Tubagem de realimentação "WC"
6 Servitec
Equipamento opcional  4.5 "Equipamento opcional",  424
7
Magcontrol: Para instalações com vasos de expansão com membrana.
•
A pressão no sistema de aquecimento ou refrigeração é
registada e monitorizada com a ajuda do transdutor de
pressão integrado "PIS". Se a pressão descer abaixo da
pressão de enchimento calculada, a desgaseificação de
realimentação é ativada.
Levelcontrol Para instalações com estações de pressurização.
•
:
Em função do nível no depósito para a estação de
pressurização "LIS", a realimentação é feita diretamente
na instalação. A função de realimentação pode ser
ativada através de um sinal externo de 230 V~.
4.4 Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa, e o conteúdo é
indicado na embalagem.
Verificar, imediatamente após a receção da mercadoria, se o equipamento está
completo ou apresenta danos. Os eventuais danos de transporte devem ser
imediatamente notificados.
Equipamento básico de desgaseificação:
•
Comando da Servitec.
•
Válvula de desgaseificação "DV" embalada na caixa.
•
Bolsa de plástico com manual de instruções e esquema de ligações
elétricas (fixada na Servitec).
A Servitec vem pré-montada e é fornecida numa palete.
4.5 Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
•
Fillsoft / Fillsoft zero para a descalcificação / dessalinização da água de
realimentação proveniente da rede de água potável. Troca dos cartuchos
de descalcificação e de dessalinização.
424 — Português Sistema de desgaseificação por atomização em vácuo — 01.04.2022-Rev. D
•
Fillset para a realimentação de água
–
Fillset com separador do sistema, contador de água, coletor de
sujidade e dispositivos de fecho integrados para a tubagem de
realimentação "WC"
•
Fillset Impuls com contador de água compacto FQIR+ para a
realimentação de água.
–
Se for instalado o Fillset Impuls, é possível controlar a quantidade
total de realimentação e a capacidade de água descalcificada de
instalações de descalcificação Fillsoft. A segurança operacional do
aparelho é assegurada, sendo impedida a realimentação automática
no caso de elevadas perdas de água ou pequenas fugas.
•
Fillset Compact para a realimentação
–
Fillset Compact com separador do sistema, coletor de sujidade e
dispositivos de fecho integrados para a tubagem de realimentação
"WC".
•
Fillguard para monitorização da condutividade
–
Se for instalado o Fillguard, é possível controlar a capacidade do
cartucho de dessalinização Fillsoft Zero em relação à condutividade.
•
Expansões para o comando do aparelho.
–
Através da interface RS-485 é possível consultar diversas
informações do comando e utilizá-las para a comunicação com
centrais de comando ou outros aparelhos,  6.5.2 "Interface RS-
485",  430.
•
Módulos bus para comunicação com centrais de comando.
•
Profibus-DP.
•
Ethernet.
•
Módulo E/S para comunicação convencional.
•
Modbus RTU
•
Control Remote
•
Medição da expulsão do gás para uma operação de desgaseificação
otimizada.

Nota!
Os acessórios são fornecidos com manual de instruções próprio.
