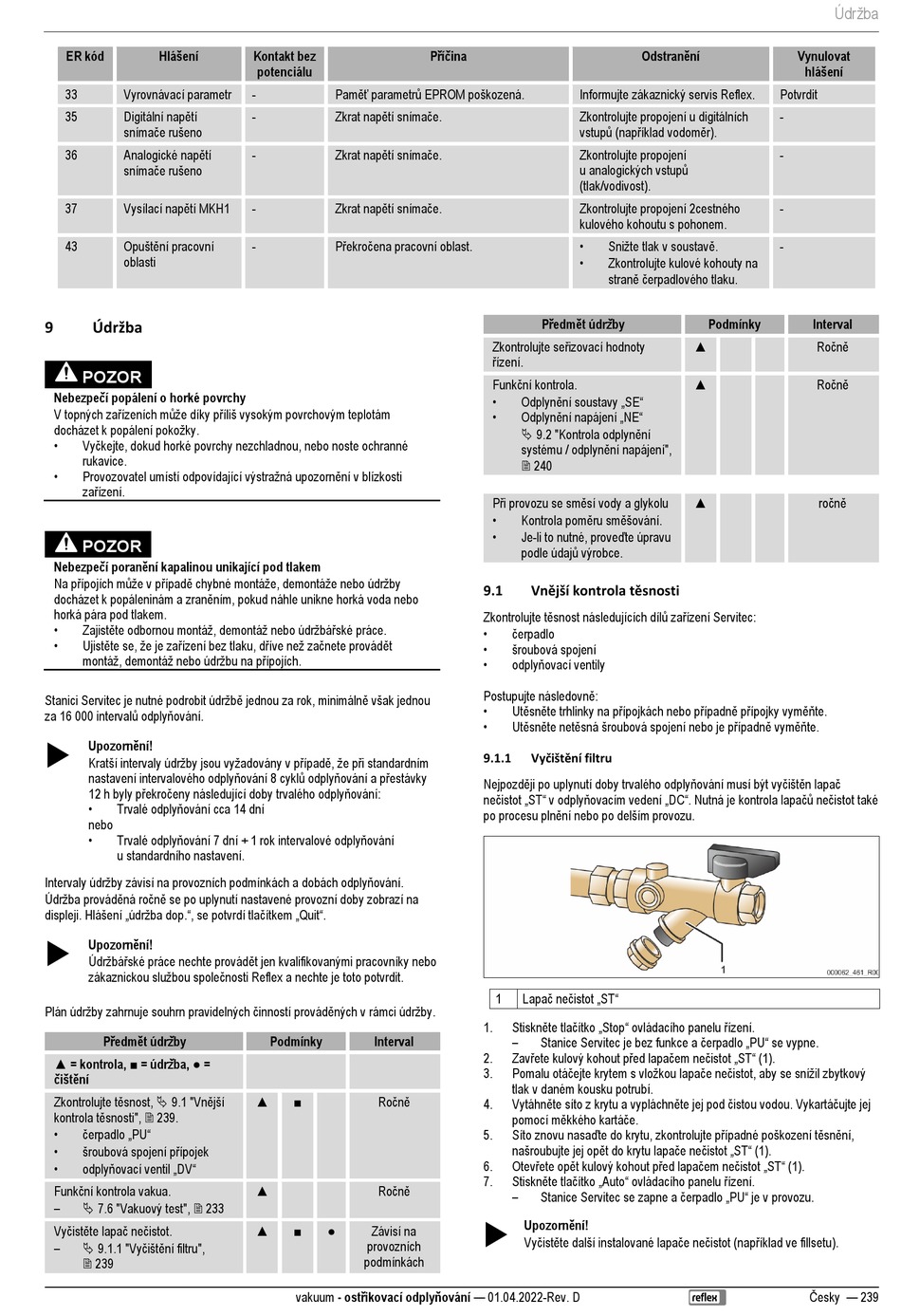

Reflex Servitec 35 Originalbetriebsanleitung Seite 239

Hlášení
ER kód
33 Vyrovnávací parametr
Digitální napětí
35
snímače rušeno
Analogické napětí
36
snímače rušeno
Vysílací napětí MKH1
37
Opuštění pracovní
43
oblasti
Údržba
9
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám
docházet k popálení pokožky.
• Vyčkejte, dokud horké povrchy nezchladnou, nebo noste ochranné
rukavice.
• Provozovatel umístí odpovídající výstražná upozornění v blízkosti
zařízení.
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět
montáž, demontáž nebo údržbu na přípojích.
Stanici Servitec je nutné podrobit údržbě jednou za rok, minimálně však jednou
za 16 000 intervalů odplyňování.
Upozornění!

Kratší intervaly údržby jsou vyžadovány v případě, že při standardním
nastavení intervalového odplyňování 8 cyklů odplyňování a přestávky
12 h byly překročeny následující doby trvalého odplyňování:
• Trvalé odplyňování cca 14 dní
nebo
• Trvalé odplyňování 7 dní + 1 rok intervalové odplyňování
u standardního nastavení.
Intervaly údržby závisí na provozních podmínkách a dobách odplyňování.
Údržba prováděná ročně se po uplynutí nastavené provozní doby zobrazí na
displeji. Hlášení „údržba dop.", se potvrdí tlačítkem „Quit".
Upozornění!

Údržbářské práce nechte provádět jen kvalifikovanými pracovníky nebo
zákaznickou službou společnosti Reflex a nechte je toto potvrdit.
Plán údržby zahrnuje souhrn pravidelných činností prováděných v rámci údržby.
Pīedmět údržby
▲ = kontrola, ■ = údržba, ● =
čištění
Zkontrolujte těsnost,  9.1 "Vnější
kontrola těsnosti",  239.
• čerpadlo „PU"
• šroubová spojení přípojek
• odplyňovací ventil „DV"
Funkční kontrola vakua.
–
 7.6 "Vakuový test",  233
Vyčistěte lapač nečistot.
–  9.1.1 "Vyčištění filtru",
 239
Kontakt bez
potenciálu
Paměť parametrů EPROM poškozená.
-
Zkrat napětí snímače.
-
Zkrat napětí snímače.
-
Zkrat napětí snímače.
-
Překročena pracovní oblast.
-
Podmínky Interval
Ročně
▲ ■
Ročně
▲
▲ ■ ●
Závisí na
provozních
podmínkách
vakuum - ostīikovací odplyĥování — 01.04.2022-Rev. D
Pīíčina
Informujte zákaznický servis Reflex.
Zkontrolujte propojení u digitálních
vstupů (například vodoměr).
Zkontrolujte propojení
u analogických vstupů
(tlak/vodivost).
Zkontrolujte propojení 2cestného
kulového kohoutu s pohonem.
•
•
Pīedmět údržby
Zkontrolujte seřizovací hodnoty
řízení.
Funkční kontrola.
• Odplynění soustavy „SE"
• Odplynění napájení „NE"
 9.2 "Kontrola odplynění
systému / odplynění napájení",
 240
Při provozu se směsí vody a glykolu
• Kontrola poměru směšování.
• Je-li to nutné, proveďte úpravu
podle údajů výrobce.
Vnější kontrola těsnosti
9.1
Zkontrolujte těsnost následujících dílů zařízení Servitec:
• čerpadlo
• šroubová spojení
• odplyňovací ventily
Postupujte následovně:
• Utěsněte trhlinky na přípojkách nebo případně přípojky vyměňte.
• Utěsněte netěsná šroubová spojení nebo je případně vyměňte.
Vyčištění filtru
9.1.1
Nejpozději po uplynutí doby trvalého odplyňování musí být vyčištěn lapač
nečistot „ST" v odplyňovacím vedení „DC". Nutná je kontrola lapačů nečistot také
po procesu plnění nebo po delším provozu.
Lapač nečistot „ST"
1
Stiskněte tlačítko „Stop" ovládacího panelu řízení.
1.
– Stanice Servitec je bez funkce a čerpadlo „PU" se vypne.
Zavřete kulový kohout před lapačem nečistot „ST" (1).
2.
Pomalu otáčejte krytem s vložkou lapače nečistot, aby se snížil zbytkový
3.
tlak v daném kousku potrubí.
Vytáhněte síto z krytu a vypláchněte jej pod čistou vodou. Vykartáčujte jej
4.
pomocí měkkého kartáče.
Síto znovu nasaďte do krytu, zkontrolujte případné poškození těsnění,
5.
našroubujte jej opět do krytu lapače nečistot „ST" (1).
Otevřete opět kulový kohout před lapačem nečistot „ST" (1).
6.
Stiskněte tlačítko „Auto" ovládacího panelu řízení.
7.
– Stanice Servitec se zapne a čerpadlo „PU" je v provozu.
Upozornění!

Vyčistěte další instalované lapače nečistot (například ve fillsetu).
Odstranění
Snižte tlak v soustavě.
Zkontrolujte kulové kohouty na
straně čerpadlového tlaku.
Podmínky
▲
▲
▲
Údržba
Vynulovat
hlášení
Potvrdit
-
-
-
-
Interval
Ročně
Ročně
ročně
Česky — 239
