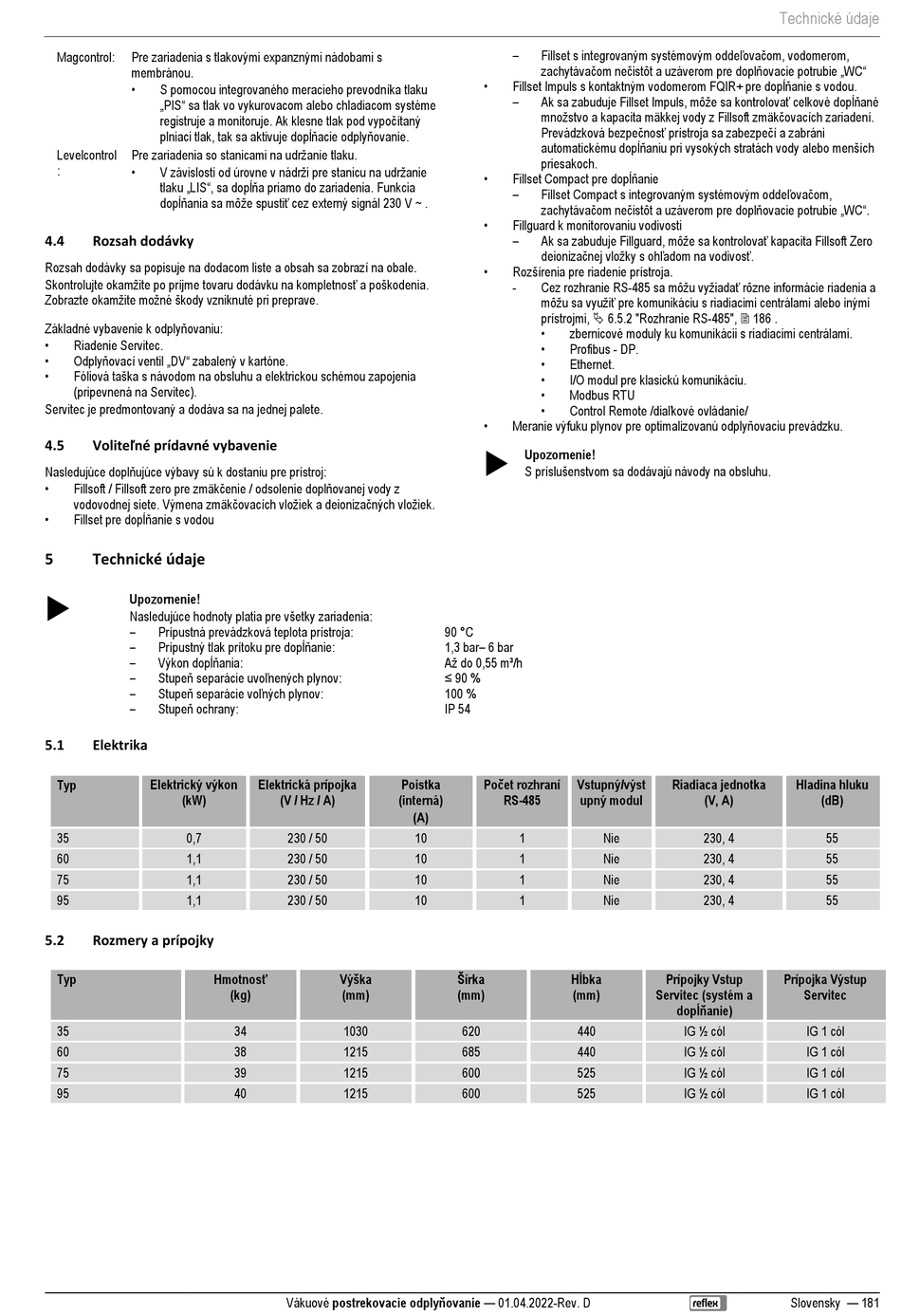

Reflex Servitec 35 Originalbetriebsanleitung Seite 181

Magcontrol: Pre zariadenia s tlakovými expanznými nádobami s
membránou.
•
S pomocou integrovaného meracieho prevodníka tlaku
„PIS" sa tlak vo vykurovacom alebo chladiacom systéme
registruje a monitoruje. Ak klesne tlak pod vypočítaný
plniaci tlak, tak sa aktivuje dopĺňacie odplyňovanie.
Pre zariadenia so stanicami na udržanie tlaku.
Levelcontrol
• V závislosti od úrovne v nádrži pre stanicu na udržanie
:
tlaku „LIS", sa dopĺňa priamo do zariadenia. Funkcia
dopĺňania sa môže spustiť cez externý signál 230 V ~ .
4.4 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Skontrolujte okamžite po príjme tovaru dodávku na kompletnosť a poškodenia.
Zobrazte okamžite možné škody vzniknuté pri preprave.
Základné vybavenie k odplyňovaniu:
•
Riadenie Servitec.
• Odplyňovací ventil „DV" zabalený v kartóne.
• Fóliová taška s návodom na obsluhu a elektrickou schémou zapojenia
(pripevnená na Servitec).
Servitec je predmontovaný a dodáva sa na jednej palete.
Voliteľné prídavné vybavenie
4.5
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
• Fillsoft / Fillsoft zero pre zmäkčenie / odsolenie doplňovanej vody z
vodovodnej siete. Výmena zmäkčovacích vložiek a deionizačných vložiek.
• Fillset pre dopĺňanie s vodou
5 Technické údaje

Upozornenie!
Nasledujúce hodnoty platia pre všetky zariadenia:
–
Prípustná prevádzková teplota prístroja:
– Prípustný tlak prítoku pre dopĺňanie:
– Výkon dopĺňania:
– Stupeň separácie uvoľnených plynov:
– Stupeň separácie voľných plynov:
– Stupeň ochrany:
5.1 Elektrika
Typ Elektrický výkon
(kW)
35 0,7
60 1,1
75 1,1
95 1,1
5.2 Rozmery a prípojky
Hmotnosı
Typ
35
60
75
95
Elektrická prípojka
(V / Hz / A) (interná)
230 / 50
230 / 50
230 / 50
230 / 50
Výška
(kg) (mm)
34 1030
38 1215
39 1215
40 1215
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D
– Fillset s integrovaným systémovým oddeľovačom, vodomerom,
zachytávačom nečistôt a uzáverom pre doplňovacie potrubie „WC"
• Fillset Impuls s kontaktným vodomerom FQIR+ pre dopĺňanie s vodou.
– Ak sa zabuduje Fillset Impuls, môže sa kontrolovať celkové dopĺňané
množstvo a kapacita mäkkej vody z Fillsoft zmäkčovacích zariadení.
Prevádzková bezpečnosť prístroja sa zabezpečí a zabráni
automatickému dopĺňaniu pri vysokých stratách vody alebo menších
priesakoch.
• Fillset Compact pre dopĺňanie
– Fillset Compact s integrovaným systémovým oddeľovačom,
zachytávačom nečistôt a uzáverom pre doplňovacie potrubie „WC".
•
Fillguard k monitorovaniu vodivosti
– Ak sa zabuduje Fillguard, môže sa kontrolovať kapacita Fillsoft Zero
deionizačnej vložky s ohľadom na vodivosť.
• Rozšírenia pre riadenie prístroja.
Cez rozhranie RS-485 sa môžu vyžiadať rôzne informácie riadenia a
-
môžu sa využiť pre komunikáciu s riadiacimi centrálami alebo inými
prístrojmi,  6.5.2 "Rozhranie RS-485",  186 .
•
zbernicové moduly ku komunikácii s riadiacimi centrálami.
•
Profibus - DP.
•
Ethernet.
•
I/O modul pre klasickú komunikáciu.
•
Modbus RTU
• Control Remote /diaľkové ovládanie/
• Meranie výfuku plynov pre optimalizovanú odplyňovaciu prevádzku.

Upozornenie!
S príslušenstvom sa dodávajú návody na obsluhu.
90 °C
1,3 bar– 6 bar
Až do 0,55 m³/h
≤ 90 %
100 %
IP 54
Počet rozhraní
Poistka
RS-485
(A)
10 1
10 1
10 1
10 1
Šírka
(mm)
620
685
600
600
Vstupný/výst Riadiaca jednotka
upný modul (V, A)
Nie 230, 4
Nie 230, 4
Nie 230, 4
Nie 230, 4
Hĝbka
Prípojky Vstup
Servitec (systém a
(mm)
dopĝĥanie)
440 IG ½ cól
440 IG ½ cól
525 IG ½ cól
525 IG ½ cól
Technické údaje
Hladina hluku
(dB)
55
55
55
55
Prípojka Výstup
Servitec
IG 1 cól
IG 1 cól
IG 1 cól
IG 1 cól
