Reflex Servitec 35 Originalbetriebsanleitung Seite 164

Montering

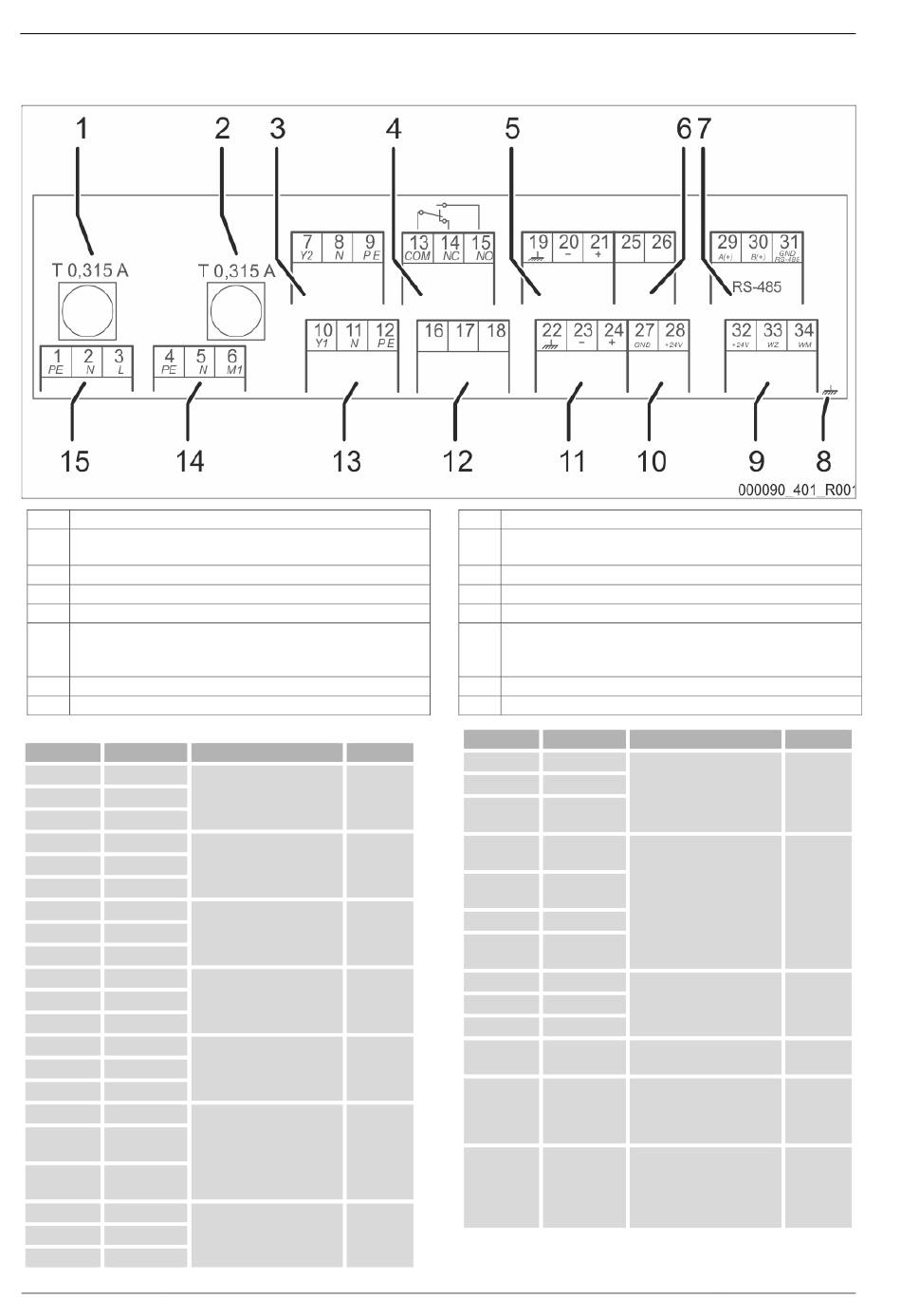

6.5.1 Plintschema
1 Huvudsäkring
2 Säkring för
motorkulventil
3 Ställventil avgasning CD
4 Samlingsmeddelande
5 Tillval för konduktiviteten
6 Regleringskulventil
(reglerstorhet (25) /
Returvärde (46))
7 RS-485-gränssnitt
8 ---
Plintnummer Signal
1 PE
2 N
3 L
4 PE
5N N
6 M1 M 1
7 Y2
8 N
9 PE
10 Y 1
11 N
12 PE
13 COM
14 NC
15 NO
16 ledig
17 Eftermatning
(230 V)
18 Eftermatning
(230 V)
19 PE skärm
20 - nivå (signal)
21 + nivå (+ 18 V)
164 — Svenska
Funktion Kablage
Spänningsförsörjning 230 V
Från fabrik
via kabel med nätkontakt.
Pump "PU"
Från fabrik
Ställventil avgasning CD Från fabrik
Eftermatningsventil WV Från fabrik
Samlingsmeddelande På platsen,
(potentialfri). tillval
Extern eftermatningsbegäran
från en tryckhållningsstation, På platsen,
ställ in styrningen på tillval
"Levelcontrol"!
Analog ingång nivå, används
---
inte med enheten.
Vakuum-sprayavgasning — 01.04.2022-Rev. D
9 Digitala ingångar: Vattenmätare; Vattenbrist
10 Regleringskulventil
(försörjning)
11 Analog ingång för tryck
12 Extern eftermatningsbegäran (endast för Levelcontrol)
13 Eftermatningsventil WV
14 Pump
15 Nätinmatning
Plintnummer Signal
22 PE (skärm)
23 - tryck (signal)
Analog ingång tryck
24 + tryck
(+ 18 V)
0 – 10 V
25
(reglerstorhet)
0 – 10 V
26
(kvittering)
Regleringskulventil
27 GND
28 + 24 V
(försörjning)
29 A +
30 B - Gränssnitt RS-485.
31 GND
Vattenbristbrytare –
+ 24 V
32
torrkörningsskydd
Kontaktvattenmätare, för
utvärdering av
33 E1
eftermatningen, plint 32/33
stängd = räkneimpuls.
Vattenbristbrytare, plint
32/34. Dra
34 E2 vattenbristbrytarens kabel
genom skruvförbandet och
anslut plintarna
Funktion Kablage
Från fabrik
Från fabrik
På platsen,
tillval
Från fabrik
På platsen,
tillval
Från fabrik
