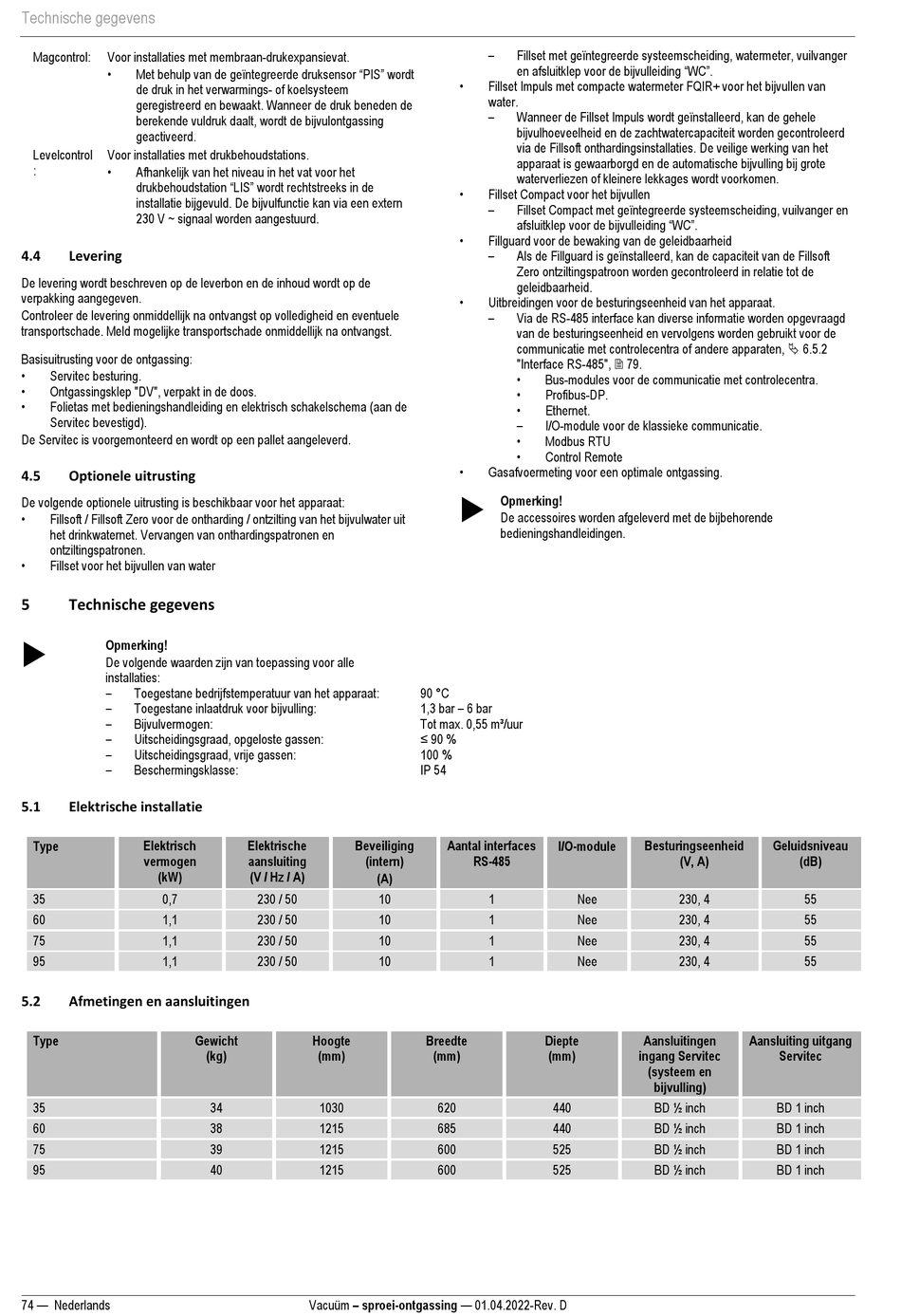

Reflex Servitec 35 Originalbetriebsanleitung Seite 74

Technische gegevens
Magcontrol: Voor installaties met membraan-drukexpansievat.
• Met behulp van de geïntegreerde druksensor "PIS" wordt
de druk in het verwarmings- of koelsysteem
geregistreerd en bewaakt. Wanneer de druk beneden de
berekende vuldruk daalt, wordt de bijvulontgassing
geactiveerd.
Levelcontrol Voor installaties met drukbehoudstations.
•
:
Afhankelijk van het niveau in het vat voor het
drukbehoudstation "LIS" wordt rechtstreeks in de
installatie bijgevuld. De bijvulfunctie kan via een extern
230 V ~ signaal worden aangestuurd.
4.4 Levering
De levering wordt beschreven op de leverbon en de inhoud wordt op de
verpakking aangegeven.
Controleer de levering onmiddellijk na ontvangst op volledigheid en eventuele
transportschade. Meld mogelijke transportschade onmiddellijk na ontvangst.
Basisuitrusting voor de ontgassing:
•
Servitec besturing.
•
Ontgassingsklep "DV", verpakt in de doos.
•
Folietas met bedieningshandleiding en elektrisch schakelschema (aan de
Servitec bevestigd).
De Servitec is voorgemonteerd en wordt op een pallet aangeleverd.
4.5 Optionele uitrusting
De volgende optionele uitrusting is beschikbaar voor het apparaat:
•
Fillsoft / Fillsoft Zero voor de ontharding / ontzilting van het bijvulwater uit
het drinkwaternet. Vervangen van onthardingspatronen en
ontziltingspatronen.
•
Fillset voor het bijvullen van water
5 Technische gegevens

Opmerking!
De volgende waarden zijn van toepassing voor alle
installaties:
–
Toegestane bedrijfstemperatuur van het apparaat:
–
Toegestane inlaatdruk voor bijvulling:
–
Bijvulvermogen:
–
Uitscheidingsgraad, opgeloste gassen:
–
Uitscheidingsgraad, vrije gassen:
–
Beschermingsklasse:
5.1 Elektrische installatie
Type Elektrisch
vermogen
(kW)
35 0,7
60 1,1
75 1,1
95 1,1
5.2 Afmetingen en aansluitingen
Type
35
60
75
95
74 — Nederlands
Elektrische Beveiliging
aansluiting
(V / Hz / A)
230 / 50
230 / 50
230 / 50
230 / 50
Gewicht Hoogte
(kg) (mm)
34 1030
38 1215
39 1215
40 1215
Vacuüm – sproei-ontgassing — 01.04.2022-Rev. D
–
Fillset met geïntegreerde systeemscheiding, watermeter, vuilvanger
en afsluitklep voor de bijvulleiding "WC".
•
Fillset Impuls met compacte watermeter FQIR+ voor het bijvullen van
water.
–
Wanneer de Fillset Impuls wordt geïnstalleerd, kan de gehele
bijvulhoeveelheid en de zachtwatercapaciteit worden gecontroleerd
via de Fillsoft onthardingsinstallaties. De veilige werking van het
apparaat is gewaarborgd en de automatische bijvulling bij grote
waterverliezen of kleinere lekkages wordt voorkomen.
•
Fillset Compact voor het bijvullen
–
Fillset Compact met geïntegreerde systeemscheiding, vuilvanger en
afsluitklep voor de bijvulleiding "WC".
•
Fillguard voor de bewaking van de geleidbaarheid
–
Als de Fillguard is geïnstalleerd, kan de capaciteit van de Fillsoft
Zero ontziltingspatroon worden gecontroleerd in relatie tot de
geleidbaarheid.
•
Uitbreidingen voor de besturingseenheid van het apparaat.
–
Via de RS-485 interface kan diverse informatie worden opgevraagd
van de besturingseenheid en vervolgens worden gebruikt voor de
communicatie met controlecentra of andere apparaten,  6.5.2
"Interface RS-485",  79.
•
•
•
–
•
•
•
Gasafvoermeting voor een optimale ontgassing.

Opmerking!
De accessoires worden afgeleverd met de bijbehorende
bedieningshandleidingen.
90 °C
1,3 bar – 6 bar
Tot max. 0,55 m³/uur
≤ 90 %
100 %
IP 54
Aantal interfaces
(intern) RS-485
(A)
10 1
10 1
10 1
10 1
Breedte
(mm)
620
685
600
600
Bus-modules voor de communicatie met controlecentra.
Profibus-DP.
Ethernet.
I/O-module voor de klassieke communicatie.
Modbus RTU
Control Remote
I/O-module Besturingseenheid
(V, A)
Nee 230, 4
Nee 230, 4
Nee 230, 4
Nee 230, 4
Diepte Aansluitingen
ingang Servitec
(mm)
(systeem en
bijvulling)
440 BD ½ inch
440 BD ½ inch
525 BD ½ inch
525 BD ½ inch
Geluidsniveau
(dB)
55
55
55
55
Aansluiting uitgang
Servitec
BD 1 inch
BD 1 inch
BD 1 inch
BD 1 inch
