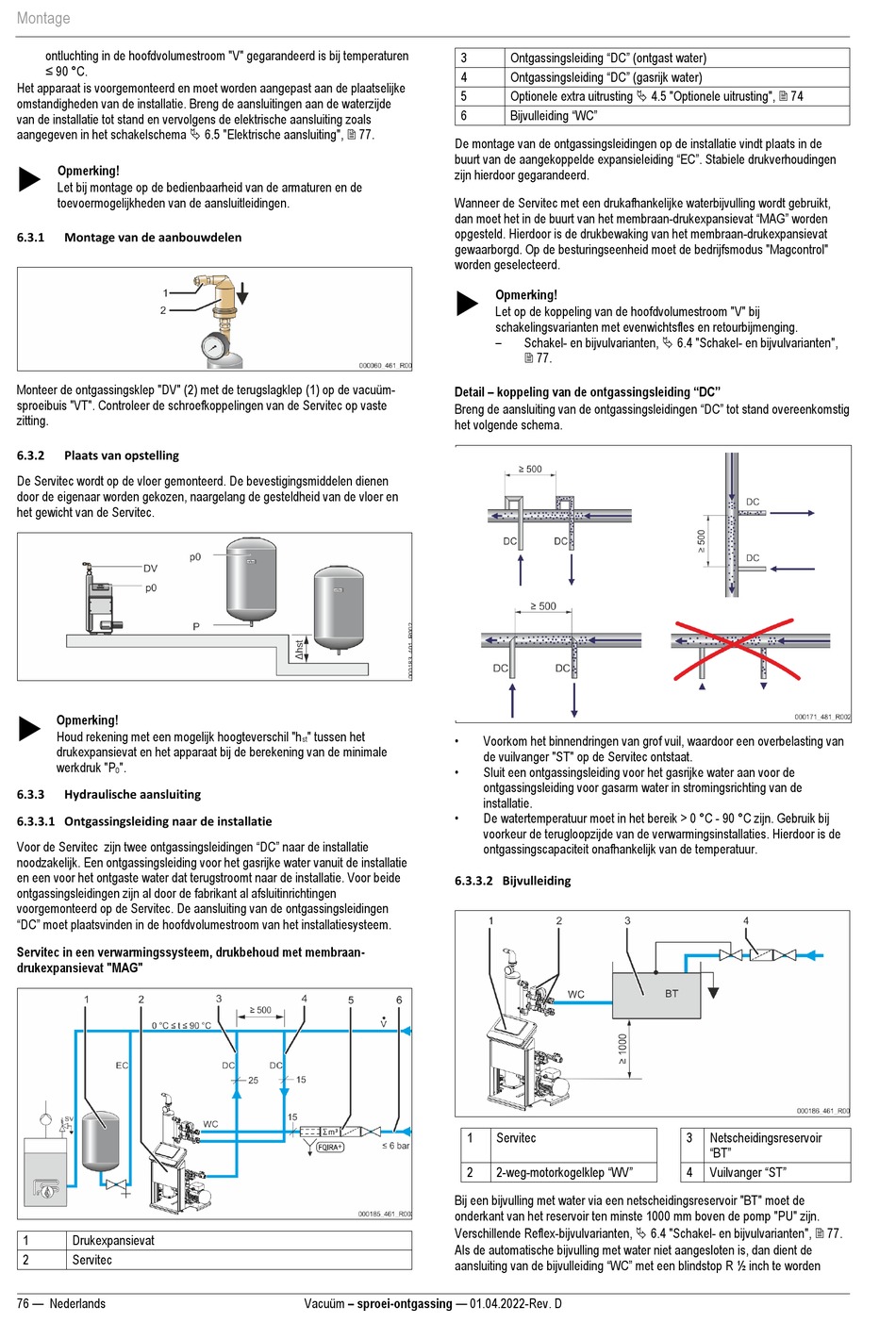

Reflex Servitec 35 Originalbetriebsanleitung Seite 76

Montage
ontluchting in de hoofdvolumestroom "V" gegarandeerd is bij temperaturen
≤ 90 °C.
Het apparaat is voorgemonteerd en moet worden aangepast aan de plaatselijke
omstandigheden van de installatie. Breng de aansluitingen aan de waterzijde
van de installatie tot stand en vervolgens de elektrische aansluiting zoals
aangegeven in het schakelschema  6.5 "Elektrische aansluiting",  77.

Opmerking!
Let bij montage op de bedienbaarheid van de armaturen en de
toevoermogelijkheden van de aansluitleidingen.
6.3.1 Montage van de aanbouwdelen
Monteer de ontgassingsklep "DV" (2) met de terugslagklep (1) op de vacuüm-
sproeibuis "VT". Controleer de schroefkoppelingen van de Servitec op vaste
zitting.
6.3.2 Plaats van opstelling
De Servitec wordt op de vloer gemonteerd. De bevestigingsmiddelen dienen
door de eigenaar worden gekozen, naargelang de gesteldheid van de vloer en
het gewicht van de Servitec.

Opmerking!
Houd rekening met een mogelijk hoogteverschil "h
drukexpansievat en het apparaat bij de berekening van de minimale
werkdruk "P ".
0
6.3.3 Hydraulische aansluiting
6.3.3.1 Ontgassingsleiding naar de installatie
Voor de Servitec zijn twee ontgassingsleidingen "DC" naar de installatie
noodzakelijk. Een ontgassingsleiding voor het gasrijke water vanuit de installatie
en een voor het ontgaste water dat terugstroomt naar de installatie. Voor beide
ontgassingsleidingen zijn al door de fabrikant al afsluitinrichtingen
voorgemonteerd op de Servitec. De aansluiting van de ontgassingsleidingen
"DC" moet plaatsvinden in de hoofdvolumestroom van het installatiesysteem.
Servitec in een verwarmingssysteem, drukbehoud met membraan-
drukexpansievat "MAG"
1 Drukexpansievat
2 Servitec
76 — Nederlands
3
4
5
6
De montage van de ontgassingsleidingen op de installatie vindt plaats in de
buurt van de aangekoppelde expansieleiding "EC". Stabiele drukverhoudingen
zijn hierdoor gegarandeerd.
Wanneer de Servitec met een drukafhankelijke waterbijvulling wordt gebruikt,
dan moet het in de buurt van het membraan-drukexpansievat "MAG" worden
opgesteld. Hierdoor is de drukbewaking van het membraan-drukexpansievat
gewaarborgd. Op de besturingseenheid moet de bedrijfsmodus "Magcontrol"
worden geselecteerd.

Detail – koppeling van de ontgassingsleiding "DC"
Breng de aansluiting van de ontgassingsleidingen "DC" tot stand overeenkomstig
het volgende schema.
" tussen het •
st
•
•
6.3.3.2 Bijvulleiding
1
2
Bij een bijvulling met water via een netscheidingsreservoir "BT" moet de
onderkant van het reservoir ten minste 1000 mm boven de pomp "PU" zijn.
Verschillende Reflex-bijvulvarianten,  6.4 "Schakel- en bijvulvarianten",  77.
Als de automatische bijvulling met water niet aangesloten is, dan dient de
aansluiting van de bijvulleiding "WC" met een blindstop R ½ inch te worden
Vacuüm – sproei-ontgassing — 01.04.2022-Rev. D
Ontgassingsleiding "DC" (ontgast water)
Ontgassingsleiding "DC" (gasrijk water)
Optionele extra uitrusting  4.5 "Optionele uitrusting",  74
Bijvulleiding "WC"
Opmerking!
Let op de koppeling van de hoofdvolumestroom "V" bij
schakelingsvarianten met evenwichtsfles en retourbijmenging.
–
Schakel- en bijvulvarianten,  6.4 "Schakel- en bijvulvarianten",
 77.
Voorkom het binnendringen van grof vuil, waardoor een overbelasting van
de vuilvanger "ST" op de Servitec ontstaat.
Sluit een ontgassingsleiding voor het gasrijke water aan voor de
ontgassingsleiding voor gasarm water in stromingsrichting van de
installatie.
De watertemperatuur moet in het bereik > 0 °C - 90 °C zijn. Gebruik bij
voorkeur de terugloopzijde van de verwarmingsinstallaties. Hierdoor is de
ontgassingscapaciteit onafhankelijk van de temperatuur.
Servitec
2-weg-motorkogelklep "WV"
3 Netscheidingsreservoir
"BT"
Vuilvanger "ST"
4
