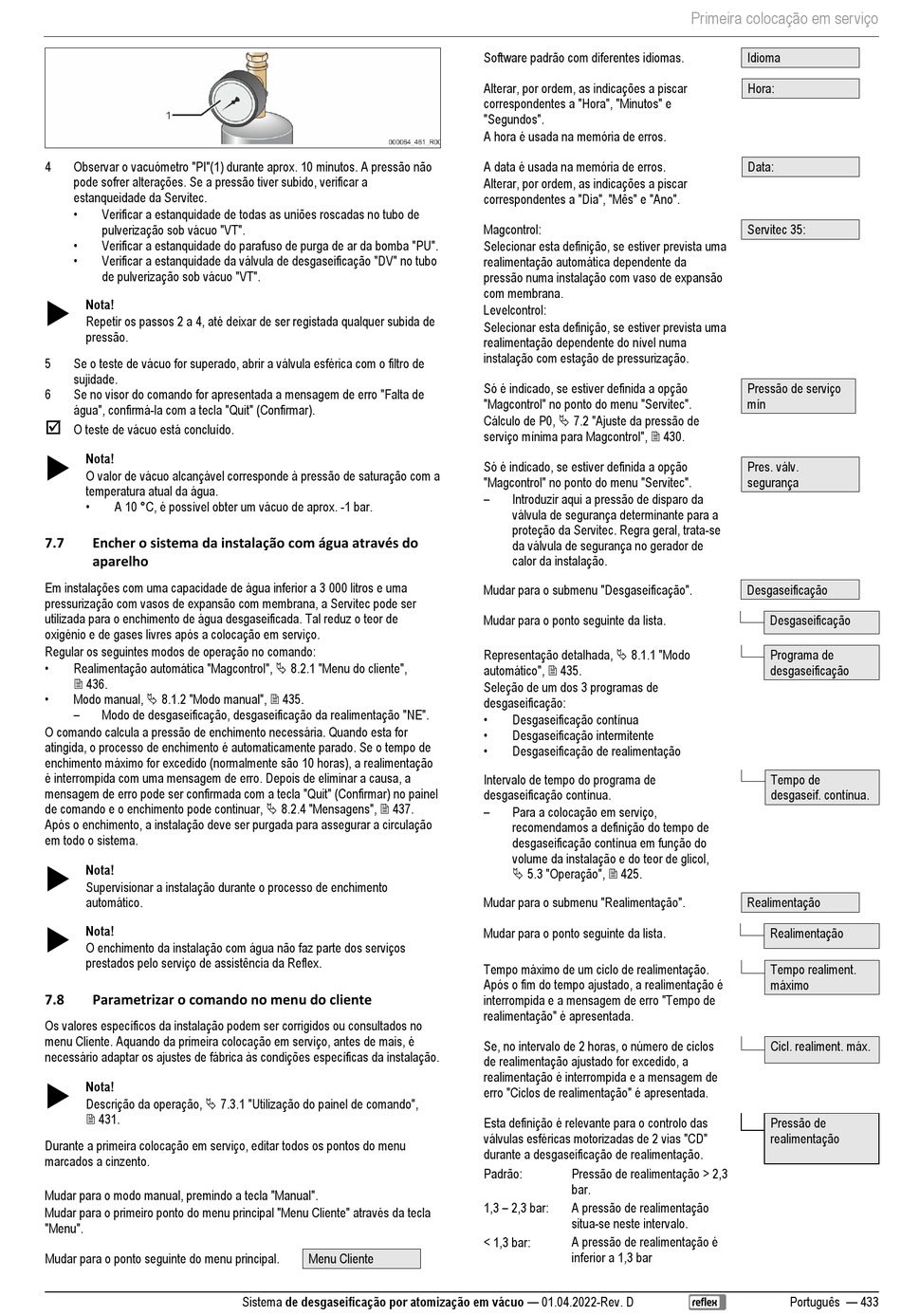

4 Observar o vacuómetro "PI"(1) durante aprox. 10 minutos. A pressão não
pode sofrer alterações. Se a pressão tiver subido, verificar a
estanqueidade da Servitec.
•
Verificar a estanquidade de todas as uniões roscadas no tubo de
pulverização sob vácuo "VT".
•
Verificar a estanquidade do parafuso de purga de ar da bomba "PU".
•
Verificar a estanquidade da válvula de desgaseificação "DV" no tubo
de pulverização sob vácuo "VT".

Nota!
Repetir os passos 2 a 4, até deixar de ser registada qualquer subida de
pressão.
5 Se o teste de vácuo for superado, abrir a válvula esférica com o filtro de
sujidade.
6 Se no visor do comando for apresentada a mensagem de erro "Falta de
água", confirmá-la com a tecla "Quit" (Confirmar).

O teste de vácuo está concluído.

Nota!
O valor de vácuo alcançável corresponde à pressão de saturação com a
temperatura atual da água.
•
A 10 °C, é possível obter um vácuo de aprox. -1 bar.
7.7 Encher o sistema da instalação com água através do
aparelho
Em instalações com uma capacidade de água inferior a 3 000 litros e uma
pressurização com vasos de expansão com membrana, a Servitec pode ser
utilizada para o enchimento de água desgaseificada. Tal reduz o teor de
oxigénio e de gases livres após a colocação em serviço.
Regular os seguintes modos de operação no comando:
•
Realimentação automática "Magcontrol",  8.2.1 "Menu do cliente",
 436.
•
Modo manual,  8.1.2 "Modo manual",  435.
–
Modo de desgaseificação, desgaseificação da realimentação "NE".
O comando calcula a pressão de enchimento necessária. Quando esta for
atingida, o processo de enchimento é automaticamente parado. Se o tempo de
enchimento máximo for excedido (normalmente são 10 horas), a realimentação
é interrompida com uma mensagem de erro. Depois de eliminar a causa, a
mensagem de erro pode ser confirmada com a tecla "Quit" (Confirmar) no painel
de comando e o enchimento pode continuar,  8.2.4 "Mensagens",  437.
Após o enchimento, a instalação deve ser purgada para assegurar a circulação
em todo o sistema.

Nota!
Supervisionar a instalação durante o processo de enchimento
automático.

Nota!
O enchimento da instalação com água não faz parte dos serviços
prestados pelo serviço de assistência da Reflex.
7.8 Parametrizar o comando no menu do cliente
Os valores específicos da instalação podem ser corrigidos ou consultados no
menu Cliente. Aquando da primeira colocação em serviço, antes de mais, é
necessário adaptar os ajustes de fábrica às condições específicas da instalação.

Nota!
Descrição da operação,  7.3.1 "Utilização do painel de comando",
 431.
Durante a primeira colocação em serviço, editar todos os pontos do menu
marcados a cinzento.
Mudar para o modo manual, premindo a tecla "Manual".
Mudar para o primeiro ponto do menu principal "Menu Cliente" através da tecla
"Menu".
Mudar para o ponto seguinte do menu principal. Menu Cliente
Sistema de desgaseificação por atomização em vácuo — 01.04.2022-Rev. D
Software padrão com diferentes idiomas.
Alterar, por ordem, as indicações a piscar
correspondentes a "Hora", "Minutos" e
"Segundos".
A hora é usada na memória de erros.
A data é usada na memória de erros.
Alterar, por ordem, as indicações a piscar
correspondentes a "Dia", "Mês" e "Ano".
Magcontrol:
Selecionar esta definição, se estiver prevista uma
realimentação automática dependente da
pressão numa instalação com vaso de expansão
com membrana.
Levelcontrol:
Selecionar esta definição, se estiver prevista uma
realimentação dependente do nível numa
instalação com estação de pressurização.
Só é indicado, se estiver definida a opção
"Magcontrol" no ponto do menu "Servitec".
Cálculo de P0,  7.2 "Ajuste da pressão de
serviço mínima para Magcontrol",  430.
Só é indicado, se estiver definida a opção
"Magcontrol" no ponto do menu "Servitec".
–
Introduzir aqui a pressão de disparo da
válvula de segurança determinante para a
proteção da Servitec. Regra geral, trata-se
da válvula de segurança no gerador de
calor da instalação.
Mudar para o submenu "Desgaseificação".
Mudar para o ponto seguinte da lista.
Representação detalhada,  8.1.1 "Modo
automático",  435.
Seleção de um dos 3 programas de
desgaseificação:
•
Desgaseificação contínua
•
Desgaseificação intermitente
•
Desgaseificação de realimentação
Intervalo de tempo do programa de
desgaseificação contínua.
–
Para a colocação em serviço,
recomendamos a definição do tempo de
desgaseificação contínua em função do
volume da instalação e do teor de glicol,
 5.3 "Operação",  425.
Mudar para o submenu "Realimentação".
Mudar para o ponto seguinte da lista.
Tempo máximo de um ciclo de realimentação.
Após o fim do tempo ajustado, a realimentação é
interrompida e a mensagem de erro "Tempo de
realimentação" é apresentada.
Se, no intervalo de 2 horas, o número de ciclos
de realimentação ajustado for excedido, a
realimentação é interrompida e a mensagem de
erro "Ciclos de realimentação" é apresentada.
Esta definição é relevante para o controlo das
válvulas esféricas motorizadas de 2 vias "CD"
durante a desgaseificação de realimentação.
Padrão: Pressão de realimentação > 2,3
bar.
1,3 – 2,3 bar:
A pressão de realimentação
situa-se neste intervalo.
< 1,3 bar: A pressão de realimentação é
inferior a 1,3 bar
Primeira colocação em serviço
Idioma
Hora:
Data:
Servitec 35:
Pressão de serviço
mín
Pres. válv.
segurança
Desgaseificação
Desgaseificação
Programa de
desgaseificação
Tempo de
desgaseif. contínua.
Realimentação
Realimentação
Tempo realiment.
máximo
Cicl. realiment. máx.
Pressão de
realimentação
