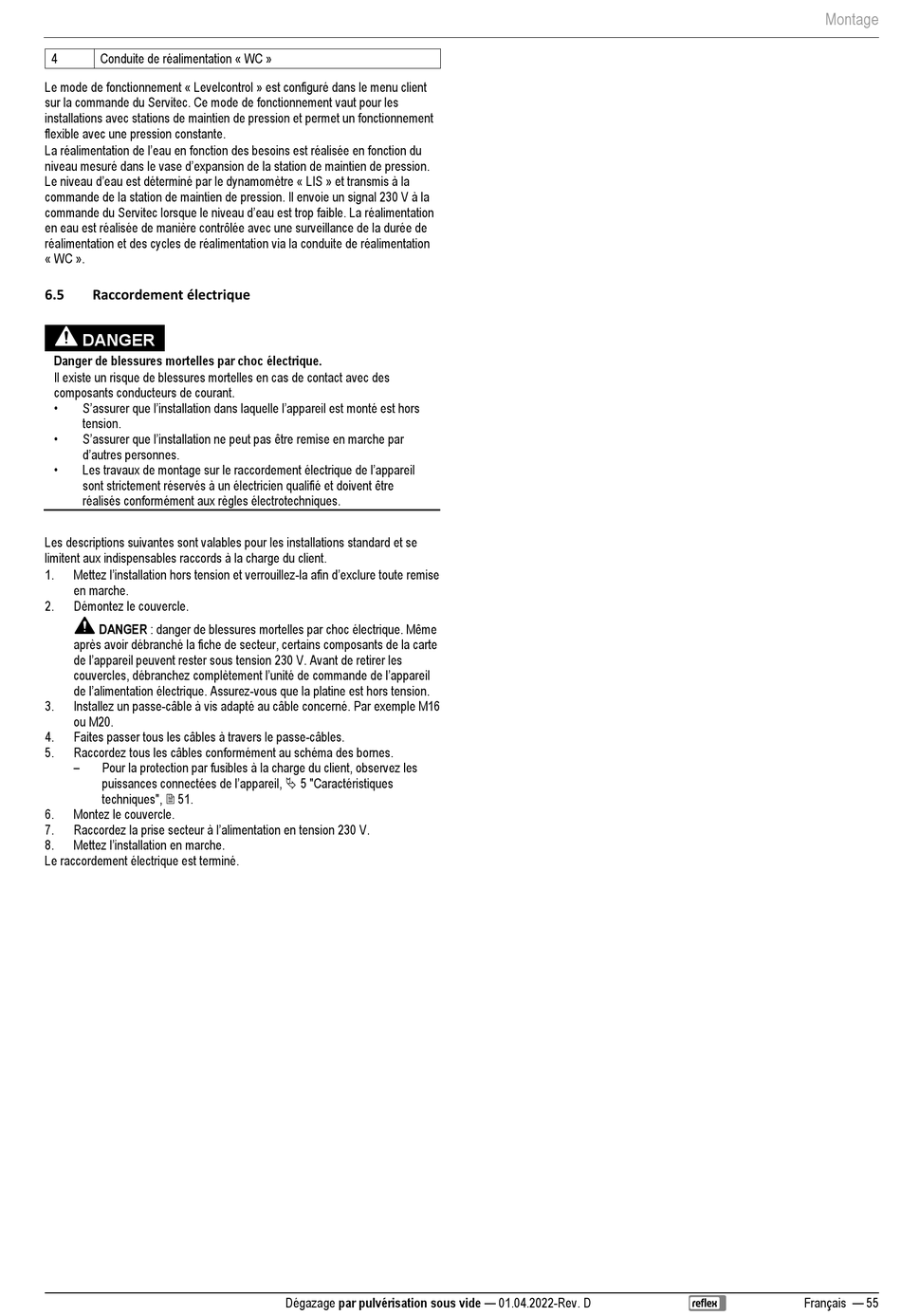

4 Conduite de réalimentation « WC »
Le mode de fonctionnement « Levelcontrol » est configuré dans le menu client
sur la commande du Servitec. Ce mode de fonctionnement vaut pour les
installations avec stations de maintien de pression et permet un fonctionnement
flexible avec une pression constante.
La réalimentation de l'eau en fonction des besoins est réalisée en fonction du
niveau mesuré dans le vase d'expansion de la station de maintien de pression.
Le niveau d'eau est déterminé par le dynamomètre « LIS » et transmis à la
commande de la station de maintien de pression. Il envoie un signal 230 V à la
commande du Servitec lorsque le niveau d'eau est trop faible. La réalimentation
en eau est réalisée de manière contrôlée avec une surveillance de la durée de
réalimentation et des cycles de réalimentation via la conduite de réalimentation
« WC ».
6.5 Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
• S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
• S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
• Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute remise
1.
en marche.
2. Démontez le couvercle.
DANGER : danger de blessures mortelles par choc électrique. Même
après avoir débranché la fiche de secteur, certains composants de la carte
de l'appareil peuvent rester sous tension 230 V. Avant de retirer les
couvercles, débranchez complètement l'unité de commande de l'appareil
de l'alimentation électrique. Assurez-vous que la platine est hors tension.
3. Installez un passe-câble à vis adapté au câble concerné. Par exemple M16
ou M20.
4. Faites passer tous les câbles à travers le passe-câbles.
5. Raccordez tous les câbles conformément au schéma des bornes.
–
Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l'appareil,  5 "Caractéristiques
techniques",  51.
6. Montez le couvercle.
Raccordez la prise secteur à l'alimentation en tension 230 V.
7.
Mettez l'installation en marche.
8.
Le raccordement électrique est terminé.
