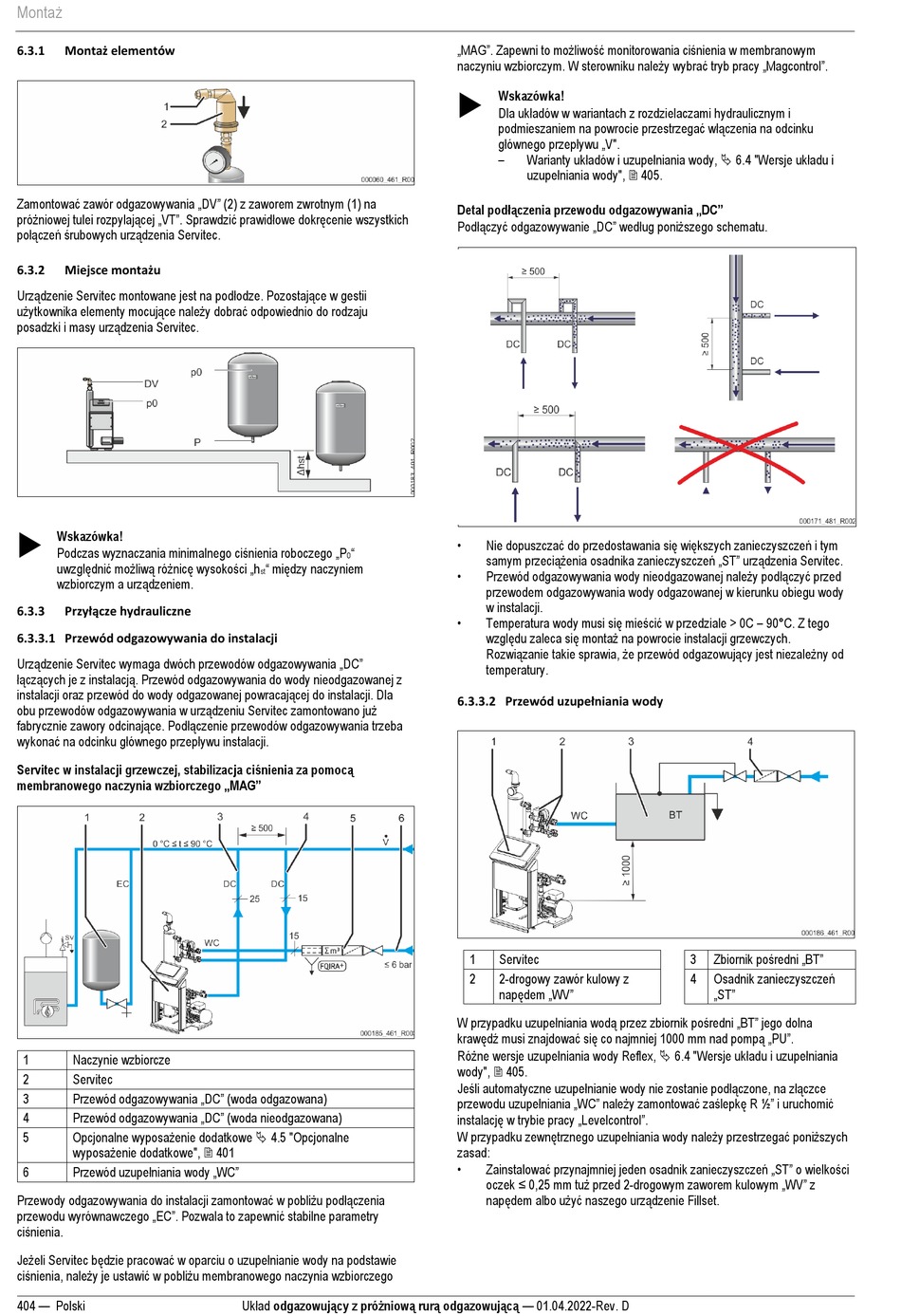

Reflex Servitec 35 Originalbetriebsanleitung Seite 404

Montaż
Montaż elementów
6.3.1
Zamontować zawór odgazowywania „DV" (2) z zaworem zwrotnym (1) na
próżniowej tulei rozpylającej „VT". Sprawdzić prawidłowe dokręcenie wszystkich
połączeń śrubowych urządzenia Servitec.
Miejsce montażu
6.3.2
Urządzenie Servitec montowane jest na podłodze. Pozostające w gestii
użytkownika elementy mocujące należy dobrać odpowiednio do rodzaju
posadzki i masy urządzenia Servitec.

Wskazówka!
Podczas wyznaczania minimalnego ciśnienia roboczego „P
uwzględnić możliwą różnicę wysokości „h
wzbiorczym a urządzeniem.
Przyłącze hydrauliczne
6.3.3
6.3.3.1 Przewód odgazowywania do instalacji
Urządzenie Servitec wymaga dwóch przewodów odgazowywania „DC"
łączących je z instalacją. Przewód odgazowywania do wody nieodgazowanej z
instalacji oraz przewód do wody odgazowanej powracającej do instalacji. Dla
obu przewodów odgazowywania w urządzeniu Servitec zamontowano już
fabrycznie zawory odcinające. Podłączenie przewodów odgazowywania trzeba
wykonać na odcinku głównego przepływu instalacji.
Servitec w instalacji grzewczej, stabilizacja ciĭnienia za pomocĔ
membranowego naczynia wzbiorczego „MAG"
1 Naczynie wzbiorcze
2 Servitec
Przewód odgazowywania „DC" (woda odgazowana)
3
Przewód odgazowywania „DC" (woda nieodgazowana)
4
Opcjonalne wyposażenie dodatkowe  4.5 "Opcjonalne
5
wyposażenie dodatkowe",  401
Przewód uzupełniania wody „WC"
6
Przewody odgazowywania do instalacji zamontować w pobliżu podłączenia
przewodu wyrównawczego „EC". Pozwala to zapewnić stabilne parametry
ciśnienia.
Jeżeli Servitec będzie pracować w oparciu o uzupełnianie wody na podstawie
ciśnienia, należy je ustawić w pobliżu membranowego naczynia wzbiorczego
404 — Polski
"
0
" między naczyniem
st
Układ odgazowujĔcy z próĹniowĔ rurĔ odgazowujĔcĔ — 01.04.2022-Rev. D
„MAG". Zapewni to możliwość monitorowania ciśnienia w membranowym
naczyniu wzbiorczym. W sterowniku należy wybrać tryb pracy „Magcontrol".

Wskazówka!
Dla układów w wariantach z rozdzielaczami hydraulicznym i
podmieszaniem na powrocie przestrzegać włączenia na odcinku
głównego przepływu „V".
– Warianty układów i uzupełniania wody,  6.4 "Wersje układu i
uzupełniania wody",  405.
Detal podłĔczenia przewodu odgazowywania „DC"
Podłączyć odgazowywanie „DC" według poniższego schematu.
• Nie dopuszczać do przedostawania się większych zanieczyszczeń i tym
samym przeciążenia osadnika zanieczyszczeń „ST" urządzenia Servitec.
• Przewód odgazowywania wody nieodgazowanej należy podłączyć przed
przewodem odgazowywania wody odgazowanej w kierunku obiegu wody
w instalacji.
• Temperatura wody musi się mieścić w przedziale > 0C – 90°C. Z tego
względu zaleca się montaż na powrocie instalacji grzewczych.
Rozwiązanie takie sprawia, że przewód odgazowujący jest niezależny od
temperatury.
6.3.3.2 Przewód uzupełniania wody
1 Servitec
2 2-drogowy zawór kulowy z
napędem „WV"
W przypadku uzupełniania wodą przez zbiornik pośredni „BT" jego dolna
krawędź musi znajdować się co najmniej 1000 mm nad pompą „PU".
Różne wersje uzupełniania wody Reflex,  6.4 "Wersje układu i uzupełniania
wody",  405.
Jeśli automatyczne uzupełnianie wody nie zostanie podłączone, na złączce
przewodu uzupełniania „WC" należy zamontować zaślepkę R ½" i uruchomić
instalację w trybie pracy „Levelcontrol".
W przypadku zewnętrznego uzupełniania wody należy przestrzegać poniższych
zasad:
• Zainstalować przynajmniej jeden osadnik zanieczyszczeń „ST" o wielkości
oczek ≤ 0,25 mm tuż przed 2-drogowym zaworem kulowym „WV" z
napędem albo użyć naszego urządzenie Fillset.
Zbiornik pośredni „BT"
3
Osadnik zanieczyszczeń
4
„ST"
