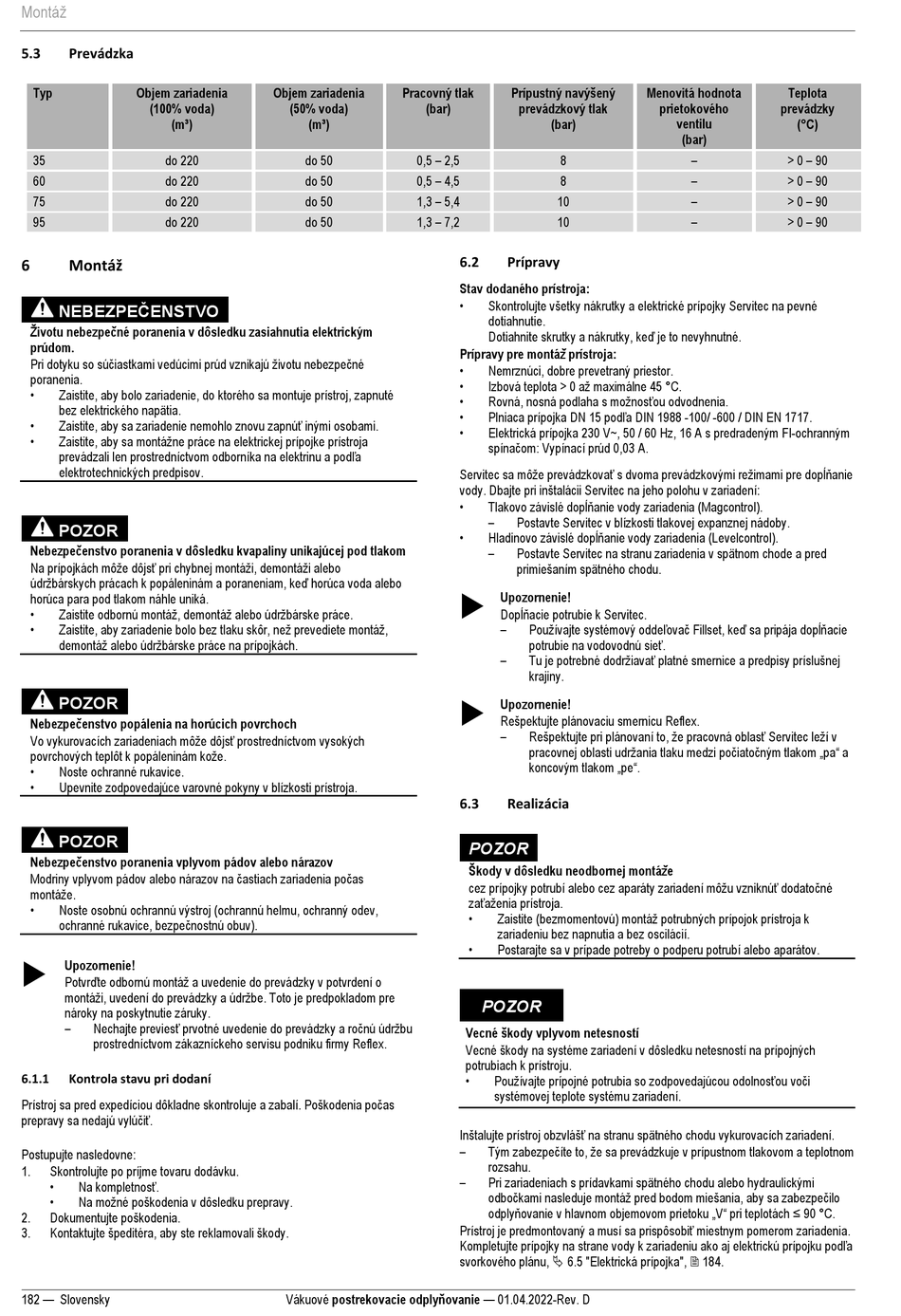

Montáž
5.3 Prevádzka
Typ Objem zariadenia
(100% voda)
(m³)
35 do 220
60 do 220
75 do 220
95 do 220
Montáž
6
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté
bez elektrického napätia.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).

Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
– Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
6.1.1 Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1. Skontrolujte po príjme tovaru dodávku.
• Na kompletnosť.
• Na možné poškodenia v dôsledku prepravy.
Dokumentujte poškodenia.
2.
Kontaktujte špeditéra, aby ste reklamovali škody.
3.
182 — Slovensky
Objem zariadenia Pracovný tlak
(50% voda)
(bar)
(m³)
0,5 – 2,5
do 50
0,5 – 4,5
do 50
1,3 – 5,4
do 50
1,3 – 7,2
do 50
Vákuové postrekovacie odplyĥovanie — 01.04.2022-Rev. D
Prípustný navýšený
prevádzkový tlak
(bar)
8
8
10
10
6.2 Prípravy
Stav dodaného prístroja:
• Skontrolujte všetky nákrutky a elektrické prípojky Servitec na pevné
dotiahnutie.
Dotiahnite skrutky a nákrutky, keď je to nevyhnutné.
Prípravy pre montáž prístroja:
•
Nemrznúci, dobre prevetraný priestor.
• Izbová teplota > 0 až maximálne 45 °C.
• Rovná, nosná podlaha s možnosťou odvodnenia.
• Plniaca prípojka DN 15 podľa DIN 1988 -100/ -600 / DIN EN 1717.
•
Elektrická prípojka 230 V~, 50 / 60 Hz, 16 A s predradeným FI-ochranným
spínačom: Vypínací prúd 0,03 A.
Servitec sa môže prevádzkovať s dvoma prevádzkovými režimami pre dopĺňanie
vody. Dbajte pri inštalácii Servitec na jeho polohu v zariadení:
• Tlakovo závislé dopĺňanie vody zariadenia (Magcontrol).
–
Postavte Servitec v blízkosti tlakovej expanznej nádoby.
• Hladinovo závislé dopĺňanie vody zariadenia (Levelcontrol).
–
Postavte Servitec na stranu zariadenia v spätnom chode a pred
primiešaním spätného chodu.

Upozornenie!
Dopĺňacie potrubie k Servitec.
– Používajte systémový oddeľovač Fillset, keď sa pripája dopĺňacie
potrubie na vodovodnú sieť.
– Tu je potrebné dodržiavať platné smernice a predpisy príslušnej
krajiny.

Upozornenie!
Rešpektujte plánovaciu smernicu Reflex.
– Rešpektujte pri plánovaní to, že pracovná oblasť Servitec leží v
pracovnej oblasti udržania tlaku medzi počiatočným tlakom „pa" a
koncovým tlakom „pe".
6.3 Realizácia
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
• Zaistite (bezmomentovú) montáž potrubných prípojok prístroja k
zariadeniu bez napnutia a bez oscilácií.
•
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
POZOR
Vecné škody vplyvom netesností
Vecné škody na systéme zariadení v dôsledku netesností na prípojných
potrubiach k prístroju.
• Používajte prípojné potrubia so zodpovedajúcou odolnosťou voči
systémovej teplote systému zariadení.
Inštalujte prístroj obzvlášť na stranu spätného chodu vykurovacích zariadení.
– Tým zabezpečíte to, že sa prevádzkuje v prípustnom tlakovom a teplotnom
rozsahu.
–
Pri zariadeniach s prídavkami spätného chodu alebo hydraulickými
odbočkami nasleduje montáž pred bodom miešania, aby sa zabezpečilo
odplyňovanie v hlavnom objemovom prietoku „V" pri teplotách ≤ 90 °C.
Prístroj je predmontovaný a musí sa prispôsobiť miestnym pomerom zariadenia.
Kompletujte prípojky na strane vody k zariadeniu ako aj elektrickú prípojku podľa
svorkového plánu,  6.5 "Elektrická prípojka",  184.
Menovitá hodnota Teplota
prietokového prevádzky
ventilu (°C)
(bar)
– > 0 – 90
– > 0 – 90
– > 0 – 90
– > 0 – 90
