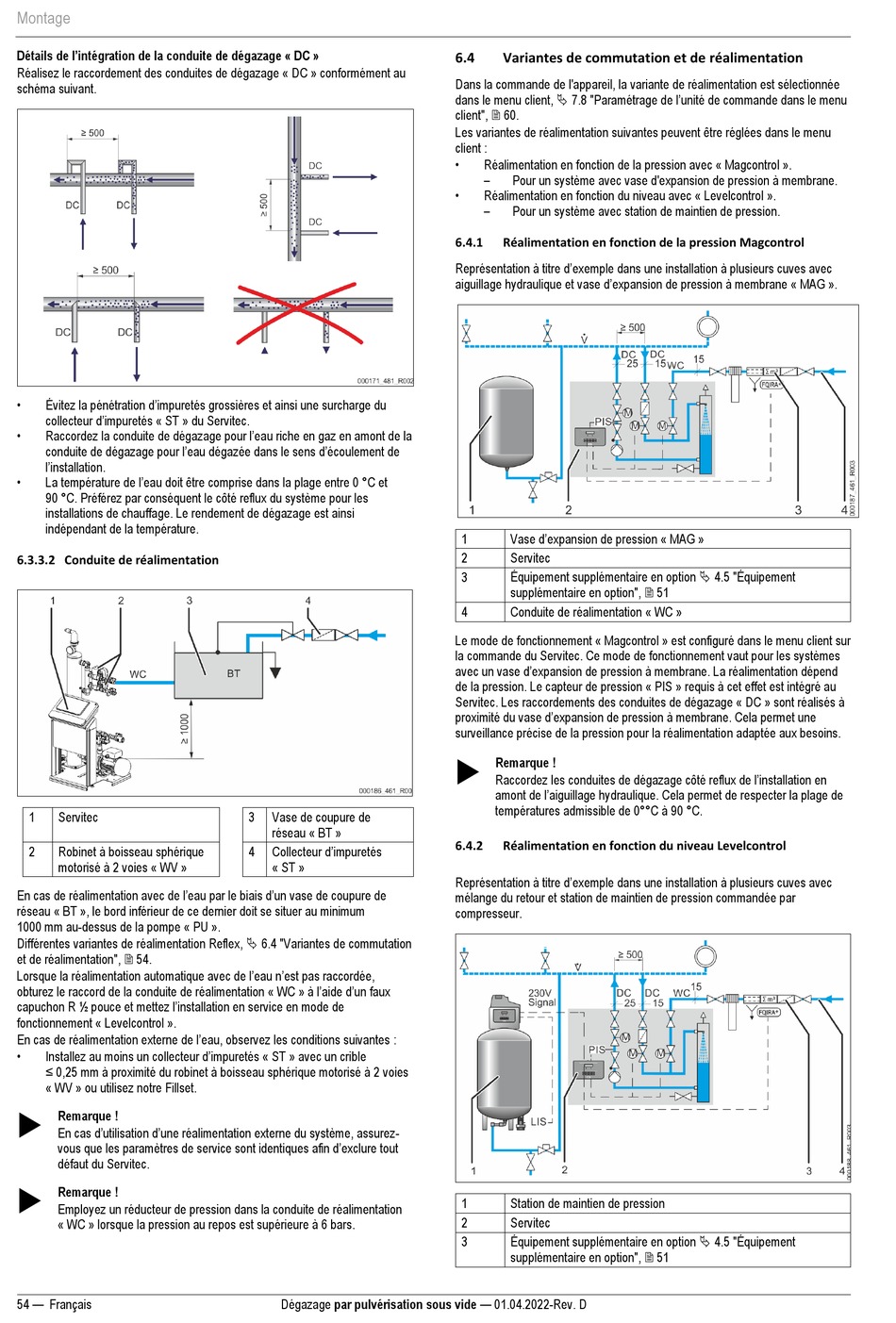

Montage
Détails de l'intégration de la conduite de dégazage « DC »
Réalisez le raccordement des conduites de dégazage « DC » conformément au
schéma suivant.
•
Évitez la pénétration d'impuretés grossières et ainsi une surcharge du
collecteur d'impuretés « ST » du Servitec.
•
Raccordez la conduite de dégazage pour l'eau riche en gaz en amont de la
conduite de dégazage pour l'eau dégazée dans le sens d'écoulement de
l'installation.
•
La température de l'eau doit être comprise dans la plage entre 0 °C et
90 °C. Préférez par conséquent le côté reflux du système pour les
installations de chauffage. Le rendement de dégazage est ainsi
indépendant de la température.
6.3.3.2 Conduite de réalimentation
1
Servitec
2
Robinet à boisseau sphérique
motorisé à 2 voies « WV »
En cas de réalimentation avec de l'eau par le biais d'un vase de coupure de
réseau « BT », le bord inférieur de ce dernier doit se situer au minimum
1000 mm au-dessus de la pompe « PU ».
Différentes variantes de réalimentation Reflex, 6.4 "Variantes de commutation
et de réalimentation", 54.
Lorsque la réalimentation automatique avec de l'eau n'est pas raccordée,
obturez le raccord de la conduite de réalimentation « WC » à l'aide d'un faux
capuchon R ½ pouce et mettez l'installation en service en mode de
fonctionnement « Levelcontrol ».
En cas de réalimentation externe de l'eau, observez les conditions suivantes :
•
Installez au moins un collecteur d'impuretés « ST » avec un crible
≤ 0,25 mm à proximité du robinet à boisseau sphérique motorisé à 2 voies
« WV » ou utilisez notre Fillset.
Remarque !
En cas d'utilisation d'une réalimentation externe du système, assurez-
vous que les paramètres de service sont identiques afin d'exclure tout
défaut du Servitec.
Remarque !
Employez un réducteur de pression dans la conduite de réalimentation
« WC » lorsque la pression au repos est supérieure à 6 bars.
54 — Français
3
Vase de coupure de
réseau « BT »
Collecteur d'impuretés
4
« ST »
Dégazage par pulvérisation sous vide — 01.04.2022-Rev. D
6.4
Variantes de commutation et de réalimentation
Dans la commande de l'appareil, la variante de réalimentation est sélectionnée
dans le menu client, 7.8 "Paramétrage de l'unité de commande dans le menu
client", 60.
Les variantes de réalimentation suivantes peuvent être réglées dans le menu
client :
•
Réalimentation en fonction de la pression avec « Magcontrol ».
–
Pour un système avec vase d'expansion de pression à membrane.
•
Réalimentation en fonction du niveau avec « Levelcontrol ».
–
Pour un système avec station de maintien de pression.
6.4.1
Réalimentation en fonction de la pression Magcontrol
Représentation à titre d'exemple dans une installation à plusieurs cuves avec
aiguillage hydraulique et vase d'expansion de pression à membrane « MAG ».
Vase d'expansion de pression « MAG »
1
2
Servitec
Équipement supplémentaire en option 4.5 "Équipement
3
supplémentaire en option", 51
4
Conduite de réalimentation « WC »
Le mode de fonctionnement « Magcontrol » est configuré dans le menu client sur
la commande du Servitec. Ce mode de fonctionnement vaut pour les systèmes
avec un vase d'expansion de pression à membrane. La réalimentation dépend
de la pression. Le capteur de pression « PIS » requis à cet effet est intégré au
Servitec. Les raccordements des conduites de dégazage « DC » sont réalisés à
proximité du vase d'expansion de pression à membrane. Cela permet une
surveillance précise de la pression pour la réalimentation adaptée aux besoins.
Remarque !
Raccordez les conduites de dégazage côté reflux de l'installation en
amont de l'aiguillage hydraulique. Cela permet de respecter la plage de
températures admissible de 0°°C à 90 °C.
6.4.2
Réalimentation en fonction du niveau Levelcontrol
Représentation à titre d'exemple dans une installation à plusieurs cuves avec
mélange du retour et station de maintien de pression commandée par
compresseur.
1
Station de maintien de pression
2
Servitec
Équipement supplémentaire en option 4.5 "Équipement
3
supplémentaire en option", 51
