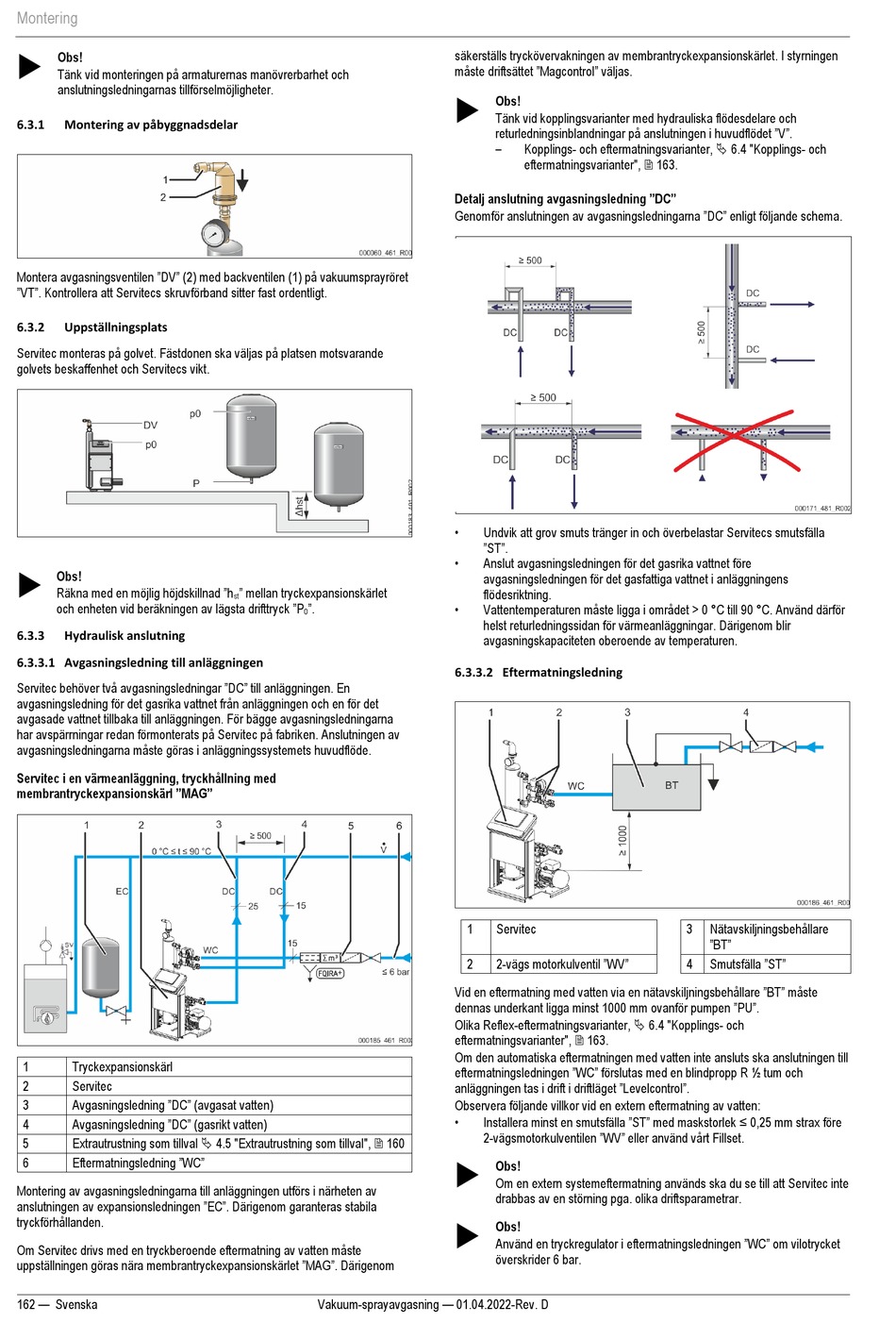

Montering

Obs!
Tänk vid monteringen på armaturernas manövrerbarhet och
anslutningsledningarnas tillförselmöjligheter.
6.3.1 Montering av påbyggnadsdelar
Montera avgasningsventilen "DV" (2) med backventilen (1) på vakuumsprayröret
"VT". Kontrollera att Servitecs skruvförband sitter fast ordentligt.
6.3.2 Uppställningsplats
Servitec monteras på golvet. Fästdonen ska väljas på platsen motsvarande
golvets beskaffenhet och Servitecs vikt.

Obs!
Räkna med en möjlig höjdskillnad "h
och enheten vid beräkningen av lägsta drifttryck "P
6.3.3 Hydraulisk anslutning
6.3.3.1 Avgasningsledning till anläggningen
Servitec behöver två avgasningsledningar "DC" till anläggningen. En
avgasningsledning för det gasrika vattnet från anläggningen och en för det
avgasade vattnet tillbaka till anläggningen. För bägge avgasningsledningarna
har avspärrningar redan förmonterats på Servitec på fabriken. Anslutningen av
avgasningsledningarna måste göras i anläggningssystemets huvudflöde.
Servitec i en värmeanläggning, tryckhållning med
membrantryckexpansionskärl "MAG"
1 Tryckexpansionskärl
2 Servitec
Avgasningsledning "DC" (avgasat vatten)
3
Avgasningsledning "DC" (gasrikt vatten)
4
Extrautrustning som tillval  4.5 "Extrautrustning som tillval",  160
5
Eftermatningsledning "WC"
6
Montering av avgasningsledningarna till anläggningen utförs i närheten av
anslutningen av expansionsledningen "EC". Därigenom garanteras stabila
tryckförhållanden.
Om Servitec drivs med en tryckberoende eftermatning av vatten måste
uppställningen göras nära membrantryckexpansionskärlet "MAG". Därigenom
162 — Svenska
" mellan tryckexpansionskärlet
st
".
0
Vakuum-sprayavgasning — 01.04.2022-Rev. D
säkerställs tryckövervakningen av membrantryckexpansionskärlet. I styrningen
måste driftsättet "Magcontrol" väljas.

Obs!
Tänk vid kopplingsvarianter med hydrauliska flödesdelare och
returledningsinblandningar på anslutningen i huvudflödet "V".
–
Kopplings- och eftermatningsvarianter,  6.4 "Kopplings- och
eftermatningsvarianter",  163.
Detalj anslutning avgasningsledning "DC"
Genomför anslutningen av avgasningsledningarna "DC" enligt följande schema.
•
Undvik att grov smuts tränger in och överbelastar Servitecs smutsfälla
"ST".
•
Anslut avgasningsledningen för det gasrika vattnet före
avgasningsledningen för det gasfattiga vattnet i anläggningens
flödesriktning.
•
Vattentemperaturen måste ligga i området > 0 °C till 90 °C. Använd därför
helst returledningssidan för värmeanläggningar. Därigenom blir
avgasningskapaciteten oberoende av temperaturen.
6.3.3.2 Eftermatningsledning
1 Servitec
2-vägs motorkulventil "WV"
2
Vid en eftermatning med vatten via en nätavskiljningsbehållare "BT" måste
dennas underkant ligga minst 1000 mm ovanför pumpen "PU".
Olika Reflex-eftermatningsvarianter,  6.4 "Kopplings- och
eftermatningsvarianter",  163.
Om den automatiska eftermatningen med vatten inte ansluts ska anslutningen till
eftermatningsledningen "WC" förslutas med en blindpropp R ½ tum och
anläggningen tas i drift i driftläget "Levelcontrol".
Observera följande villkor vid en extern eftermatning av vatten:
• Installera minst en smutsfälla "ST" med maskstorlek ≤ 0,25 mm strax före
2-vägsmotorkulventilen "WV" eller använd vårt Fillset.

Obs!
Om en extern systemeftermatning används ska du se till att Servitec inte
drabbas av en störning pga. olika driftsparametrar.

Obs!
Använd en tryckregulator i eftermatningsledningen "WC" om vilotrycket
överskrider 6 bar.
3 Nätavskiljningsbehållare
"BT"
Smutsfälla "ST"
4
