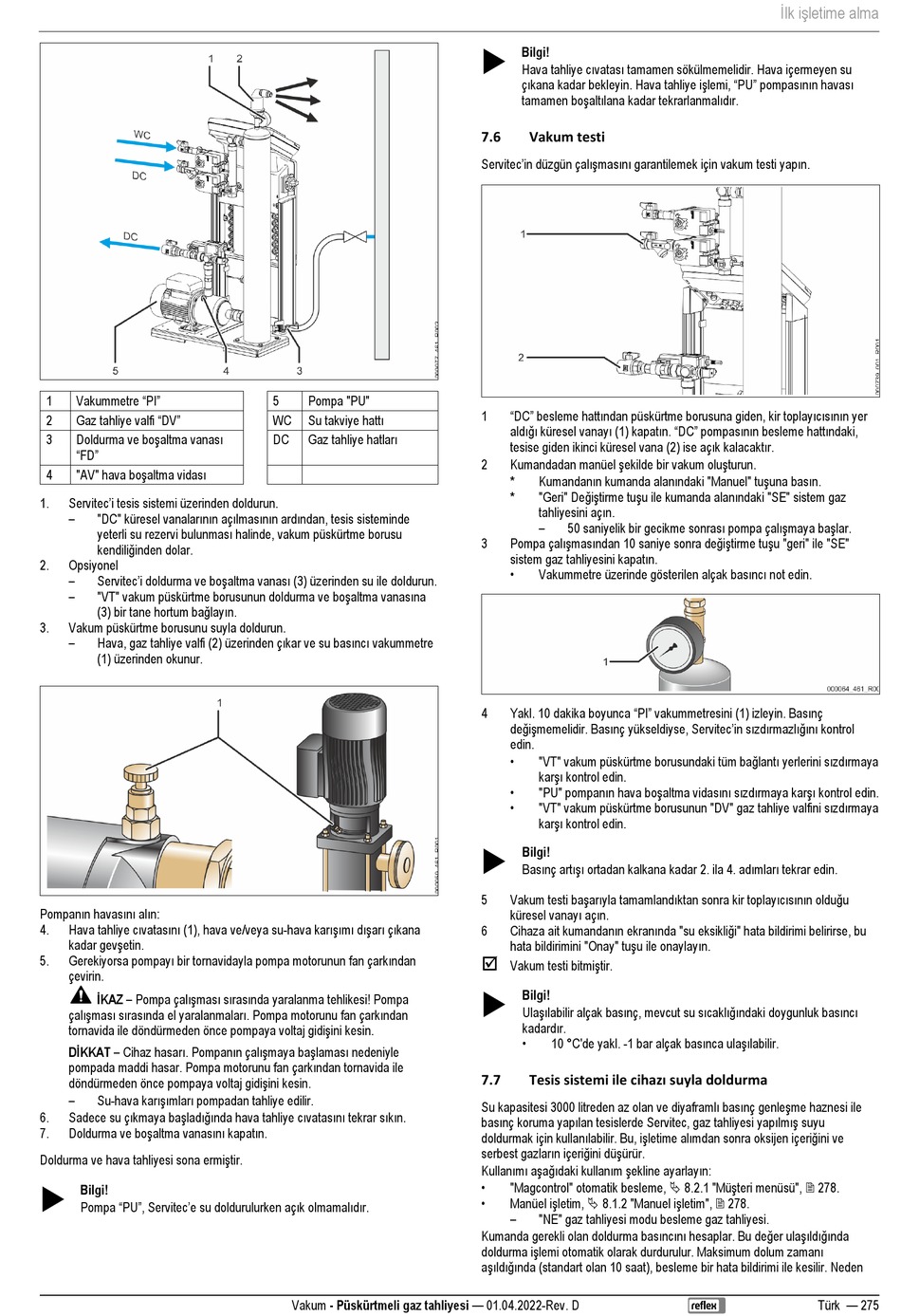

Vakummetre "PI"
1
Gaz tahliye valfi "DV"
2
Doldurma ve boşaltma vanası
3
"FD"
"AV" hava boşaltma vidası
4
Servitec'i tesis sistemi üzerinden doldurun.
1.
– "DC" küresel vanalarının açılmasının ardından, tesis sisteminde
yeterli su rezervi bulunması halinde, vakum püskürtme borusu
kendiliğinden dolar.
2. Opsiyonel
– Servitec'i doldurma ve boşaltma vanası (3) üzerinden su ile doldurun.
– "VT" vakum püskürtme borusunun doldurma ve boşaltma vanasına
(3) bir tane hortum bağlayın.
3. Vakum püskürtme borusunu suyla doldurun.
– Hava, gaz tahliye valfi (2) üzerinden çıkar ve su basıncı vakummetre
(1) üzerinden okunur.
Pompanın havasını alın:
Hava tahliye cıvatasını (1), hava ve/veya su-hava karışımı dışarı çıkana
4.
kadar gevşetin.
Gerekiyorsa pompayı bir tornavidayla pompa motorunun fan çarkından
5.
çevirin.
İKAZ – Pompa çalışması sırasında yaralanma tehlikesi! Pompa
çalışması sırasında el yaralanmaları. Pompa motorunu fan çarkından
tornavida ile döndürmeden önce pompaya voltaj gidişini kesin.
DİKKAT – Cihaz hasarı. Pompanın çalışmaya başlaması nedeniyle
pompada maddi hasar. Pompa motorunu fan çarkından tornavida ile
döndürmeden önce pompaya voltaj gidişini kesin.
– Su-hava karışımları pompadan tahliye edilir.
Sadece su çıkmaya başladığında hava tahliye cıvatasını tekrar sıkın.
6.
Doldurma ve boşaltma vanasını kapatın.
7.
Doldurma ve hava tahliyesi sona ermiştir.

Bilgi!
Pompa "PU", Servitec'e su doldurulurken açık olmamalıdır.
5 Pompa "PU"
Su takviye hattı
WC
Gaz tahliye hatları
DC
Vakum - Püskürtmeli gaz tahliyesi — 01.04.2022-Rev. D

Bilgi!
Hava tahliye cıvatası tamamen sökülmemelidir. Hava içermeyen su
çıkana kadar bekleyin. Hava tahliye işlemi, "PU" pompasının havası
tamamen boşaltılana kadar tekrarlanmalıdır.
7.6 Vakum testi
Servitec'in düzgün çalışmasını garantilemek için vakum testi yapın.
"DC" besleme hattından püskürtme borusuna giden, kir toplayıcısının yer
1
aldığı küresel vanayı (1) kapatın. "DC" pompasının besleme hattındaki,
tesise giden ikinci küresel vana (2) ise açık kalacaktır.
Kumandadan manüel şekilde bir vakum oluşturun.
2
Kumandanın kumanda alanındaki "Manuel" tuşuna basın.
*
"Geri" Değiştirme tuşu ile kumanda alanındaki "SE" sistem gaz
*
tahliyesini açın.
– 50 saniyelik bir gecikme sonrası pompa çalışmaya başlar.
Pompa çalışmasından 10 saniye sonra değiştirme tuşu "geri" ile "SE"
3
sistem gaz tahliyesini kapatın.
• Vakummetre üzerinde gösterilen alçak basıncı not edin.
Yakl. 10 dakika boyunca "PI" vakummetresini (1) izleyin. Basınç
4
değişmemelidir. Basınç yükseldiyse, Servitec'in sızdırmazlığını kontrol
edin.
• "VT" vakum püskürtme borusundaki tüm bağlantı yerlerini sızdırmaya
karşı kontrol edin.
• "PU" pompanın hava boşaltma vidasını sızdırmaya karşı kontrol edin.
• "VT" vakum püskürtme borusunun "DV" gaz tahliye valfini sızdırmaya
karşı kontrol edin.

Bilgi!
Basınç artışı ortadan kalkana kadar 2. ila 4. adımları tekrar edin.
Vakum testi başarıyla tamamlandıktan sonra kir toplayıcısının olduğu
5
küresel vanayı açın.
Cihaza ait kumandanın ekranında "su eksikliği" hata bildirimi belirirse, bu
6
hata bildirimini "Onay" tuşu ile onaylayın.

Vakum testi bitmiştir.

Bilgi!
Ulaşılabilir alçak basınç, mevcut su sıcaklığındaki doygunluk basıncı
kadardır.
• 10 °C'de yakl. -1 bar alçak basınca ulaşılabilir.
Tesis sistemi ile cihazı suyla doldurma
7.7
Su kapasitesi 3000 litreden az olan ve diyaframlı basınç genleşme haznesi ile
basınç koruma yapılan tesislerde Servitec, gaz tahliyesi yapılmış suyu
doldurmak için kullanılabilir. Bu, işletime alımdan sonra oksijen içeriğini ve
serbest gazların içeriğini düşürür.
Kullanımı aşağıdaki kullanım şekline ayarlayın:
• "Magcontrol" otomatik besleme,  8.2.1 "Müşteri menüsü",  278.
• Manüel işletim,  8.1.2 "Manuel işletim",  278.
–
"NE" gaz tahliyesi modu besleme gaz tahliyesi.
Kumanda gerekli olan doldurma basıncını hesaplar. Bu değer ulaşıldığında
doldurma işlemi otomatik olarak durdurulur. Maksimum dolum zamanı
aşıldığında (standart olan 10 saat), besleme bir hata bildirimi ile kesilir. Neden
