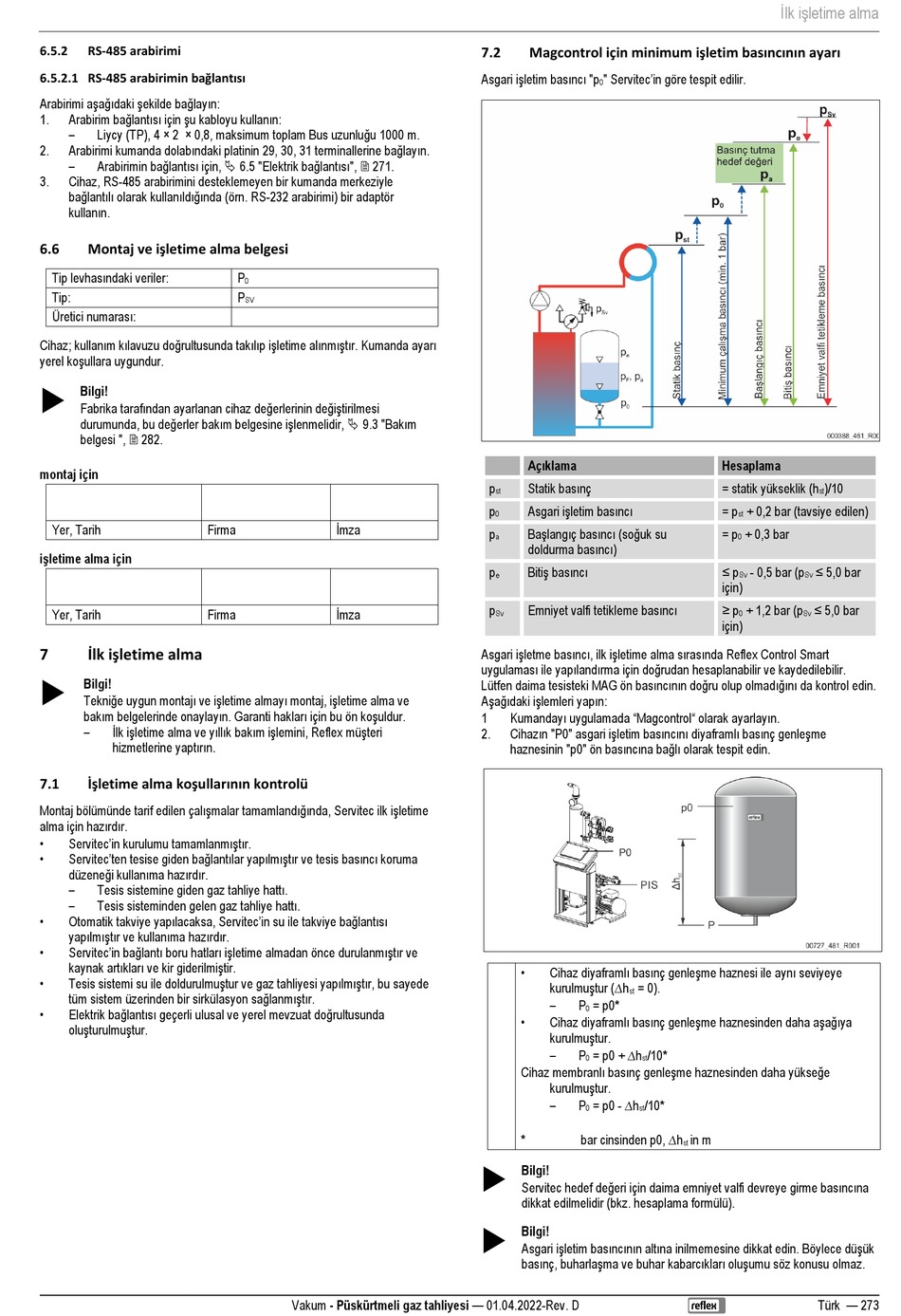

Reflex Servitec 35 Originalbetriebsanleitung Seite 273

6.5.2 RS-485 arabirimi
6.5.2.1 RS-485 arabirimin bağlantısı
Arabirimi aşağıdaki şekilde bağlayın:
Arabirim bağlantısı için şu kabloyu kullanın:
1.
– Liycy (TP), 4 × 2 × 0,8, maksimum toplam Bus uzunluğu 1000 m.
Arabirimi kumanda dolabındaki platinin 29, 30, 31 terminallerine bağlayın.
2.
– Arabirimin bağlantısı için,  6.5 "Elektrik bağlantısı",  271.
3. Cihaz, RS-485 arabirimini desteklemeyen bir kumanda merkeziyle
bağlantılı olarak kullanıldığında (örn. RS-232 arabirimi) bir adaptör
kullanın.
Montaj ve işletime alma belgesi
6.6
Tip levhasındaki veriler:
Tip:
Üretici numarası:
Cihaz; kullanım kılavuzu doğrultusunda takılıp işletime alınmıştır. Kumanda ayarı
yerel koşullara uygundur.

Bilgi!
Fabrika tarafından ayarlanan cihaz değerlerinin değiştirilmesi
durumunda, bu değerler bakım belgesine işlenmelidir,  9.3 "Bakım
belgesi ",  282.
montaj için
Yer, Tarih Firma
işletime alma için
Yer, Tarih Firma
İlk işletime alma
7

Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
– İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
İşletime alma koşullarının kontrolü
7.1
Montaj bölümünde tarif edilen çalışmalar tamamlandığında, Servitec ilk işletime
alma için hazırdır.
• Servitec'in kurulumu tamamlanmıştır.
• Servitec'ten tesise giden bağlantılar yapılmıştır ve tesis basıncı koruma
düzeneği kullanıma hazırdır.
– Tesis sistemine giden gaz tahliye hattı.
– Tesis sisteminden gelen gaz tahliye hattı.
• Otomatik takviye yapılacaksa, Servitec'in su ile takviye bağlantısı
yapılmıştır ve kullanıma hazırdır.
• Servitec'in bağlantı boru hatları işletime almadan önce durulanmıştır ve
kaynak artıkları ve kir giderilmiştir.
• Tesis sistemi su ile doldurulmuştur ve gaz tahliyesi yapılmıştır, bu sayede
tüm sistem üzerinden bir sirkülasyon sağlanmıştır.
• Elektrik bağlantısı geçerli ulusal ve yerel mevzuat doğrultusunda
oluşturulmuştur.
P
0
P
SV
İmza
İmza
Vakum - Püskürtmeli gaz tahliyesi — 01.04.2022-Rev. D
Magcontrol için minimum işletim basıncının ayarı
7.2
Asgari işletim basıncı "p " Servitec'in göre tespit edilir.
0
Açıklama
Statik basınç
p
st
Asgari işletim basıncı
p
0
Başlangıç basıncı (soğuk su
p
a
doldurma basıncı)
Bitiş basıncı
p
e
Emniyet valfi tetikleme basıncı
p
Sv
Asgari işletme basıncı, ilk işletime alma sırasında Reflex Control Smart
uygulaması ile yapılandırma için doğrudan hesaplanabilir ve kaydedilebilir.
Lütfen daima tesisteki MAG ön basıncının doğru olup olmadığını da kontrol edin.
Aşağıdaki işlemleri yapın:
Kumandayı uygulamada "Magcontrol" olarak ayarlayın.
1
Cihazın "P0" asgari işletim basıncını diyaframlı basınç genleşme
2.
haznesinin "p0" ön basıncına bağlı olarak tespit edin.
• Cihaz diyaframlı basınç genleşme haznesi ile aynı seviyeye
kurulmuştur (∆h
= 0).
st
–
P = p0*
0
• Cihaz diyaframlı basınç genleşme haznesinden daha aşağıya
kurulmuştur.
– = p0 + ∆h
P /10*
0 st
Cihaz membranlı basınç genleşme haznesinden daha yükseğe
kurulmuştur.
– = p0 - ∆h
P /10*
0 st
bar cinsinden p0, ∆h
*

Bilgi!
Servitec hedef değeri için daima emniyet valfi devreye girme basıncına
dikkat edilmelidir (bkz. hesaplama formülü).

Bilgi!
Asgari işletim basıncının altına inilmemesine dikkat edin. Böylece düşük
basınç, buharlaşma ve buhar kabarcıkları oluşumu söz konusu olmaz.
İlk işletime alma
Hesaplama
= statik yükseklik (h )/10
st
= p + 0,2 bar (tavsiye edilen)
st
= p + 0,3 bar
0
≤ p ≤ 5,0 bar
- 0,5 bar (p
Sv Sv
için)
≥ p ≤ 5,0 bar
+ 1,2 bar (p
0 Sv
için)
in m
st
Türk — 273
