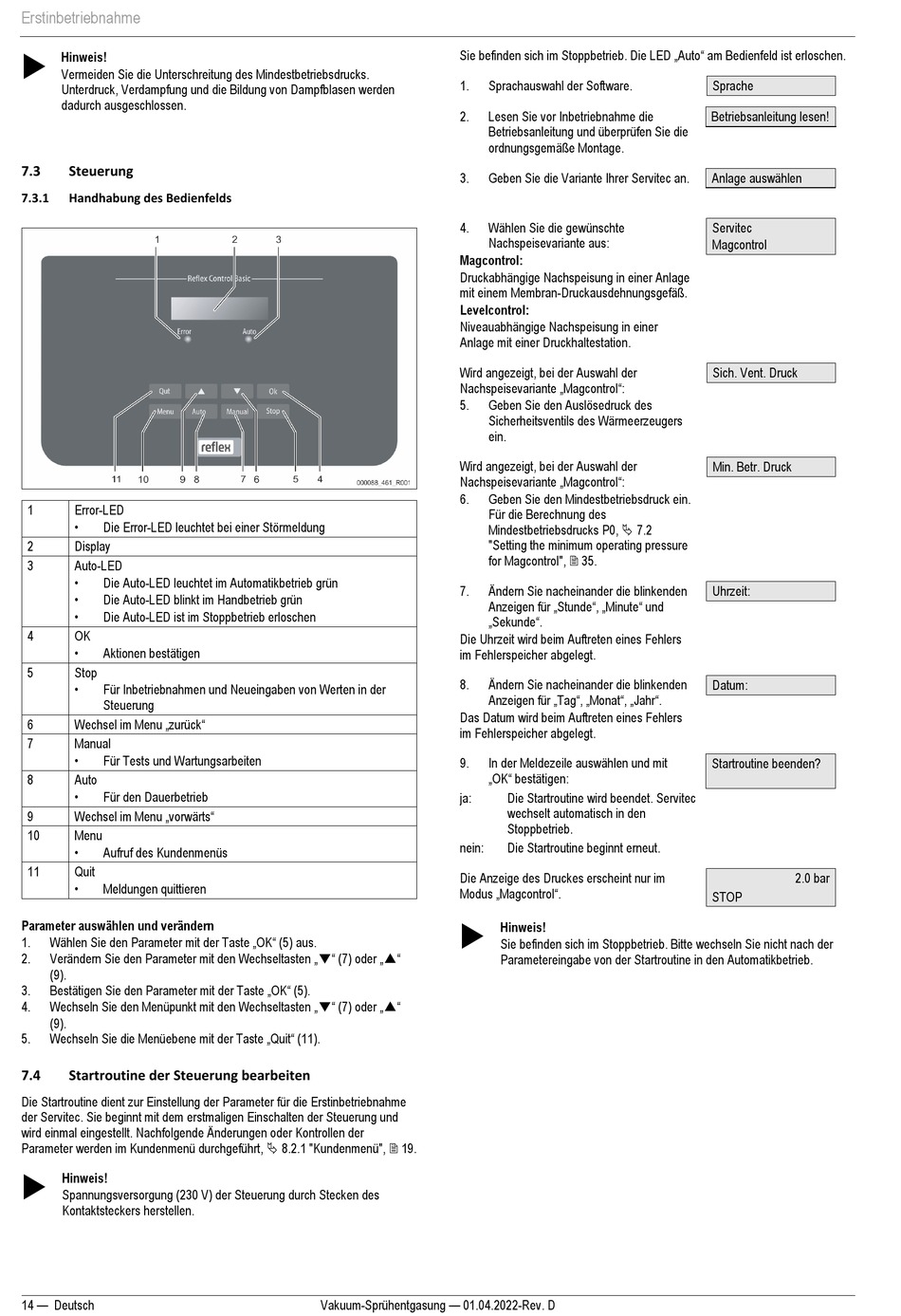

Reflex Servitec 35 Originalbetriebsanleitung Seite 14

Erstinbetriebnahme

Hinweis!
Vermeiden Sie die Unterschreitung des Mindestbetriebsdrucks.
Unterdruck, Verdampfung und die Bildung von Dampfblasen werden
dadurch ausgeschlossen.
7.3 Steuerung
7.3.1 Handhabung des Bedienfelds
1 Error-LED
•
Die Error-LED leuchtet bei einer Störmeldung
2 Display
3 Auto-LED
•
Die Auto-LED leuchtet im Automatikbetrieb grün
•
Die Auto-LED blinkt im Handbetrieb grün
•
Die Auto-LED ist im Stoppbetrieb erloschen
4 OK
•
Aktionen bestätigen
5 Stop
•
Für Inbetriebnahmen und Neueingaben von Werten in der
Steuerung
Wechsel im Menu „zurück"
6
7 Manual
•
Für Tests und Wartungsarbeiten
8 Auto
•
Für den Dauerbetrieb
Wechsel im Menu „vorwärts"
9
10 Menu
•
Aufruf des Kundenmenüs
11 Quit
•
Meldungen quittieren
Parameter auswählen und verändern
Wählen Sie den Parameter mit der Taste „OK" (5) aus.
1.
Verändern Sie den Parameter mit den Wechseltasten „▼" (7) oder „▲"
2.
(9).
Bestätigen Sie den Parameter mit der Taste „OK" (5).
3.
Wechseln Sie den Menüpunkt mit den Wechseltasten „▼" (7) oder „▲"
4.
(9).
Wechseln Sie die Menüebene mit der Taste „Quit" (11).
5.
7.4 Startroutine der Steuerung bearbeiten
Die Startroutine dient zur Einstellung der Parameter für die Erstinbetriebnahme
der Servitec. Sie beginnt mit dem erstmaligen Einschalten der Steuerung und
wird einmal eingestellt. Nachfolgende Änderungen oder Kontrollen der
Parameter werden im Kundenmenü durchgeführt,  8.2.1 "Kundenmenü",  19.

Hinweis!
Spannungsversorgung (230 V) der Steuerung durch Stecken des
Kontaktsteckers herstellen.
14 — Deutsch
Sie befinden sich im Stoppbetrieb. Die LED „Auto" am Bedienfeld ist erloschen.
1. Sprachauswahl der Software.
2. Lesen Sie vor Inbetriebnahme die
Betriebsanleitung und überprüfen Sie die
ordnungsgemäße Montage.
3. Geben Sie die Variante Ihrer Servitec an.
4. Wählen Sie die gewünschte
Nachspeisevariante aus:
Magcontrol:
Druckabhängige Nachspeisung in einer Anlage
mit einem Membran-Druckausdehnungsgefäß.
Levelcontrol:
Niveauabhängige Nachspeisung in einer
Anlage mit einer Druckhaltestation.
Wird angezeigt, bei der Auswahl der
Nachspeisevariante „Magcontrol":
5. Geben Sie den Auslösedruck des
Sicherheitsventils des Wärmeerzeugers
ein.
Wird angezeigt, bei der Auswahl der
Nachspeisevariante „Magcontrol":
6. Geben Sie den Mindestbetriebsdruck ein.
Für die Berechnung des
Mindestbetriebsdrucks P0,  7.2
"Setting the minimum operating pressure
for Magcontrol",  35.
7. Ändern Sie nacheinander die blinkenden
Anzeigen für „Stunde", „Minute" und
„Sekunde".
Die Uhrzeit wird beim Auftreten eines Fehlers
im Fehlerspeicher abgelegt.
8. Ändern Sie nacheinander die blinkenden
Anzeigen für „Tag", „Monat", „Jahr".
Das Datum wird beim Auftreten eines Fehlers
im Fehlerspeicher abgelegt.
9. In der Meldezeile auswählen und mit
„OK" bestätigen:
ja:
nein:
Die Anzeige des Druckes erscheint nur im
Modus „Magcontrol".

Vakuum-Sprühentgasung — 01.04.2022-Rev. D
Die Startroutine wird beendet. Servitec
wechselt automatisch in den
Stoppbetrieb.
Die Startroutine beginnt erneut.
Hinweis!
Sie befinden sich im Stoppbetrieb. Bitte wechseln Sie nicht nach der
Parametereingabe von der Startroutine in den Automatikbetrieb.
Sprache
Betriebsanleitung lesen!
Anlage auswählen
Servitec
Magcontrol
Sich. Vent. Druck
Min. Betr. Druck
Uhrzeit:
Datum:
Startroutine beenden?
2.0 bar
STOP
