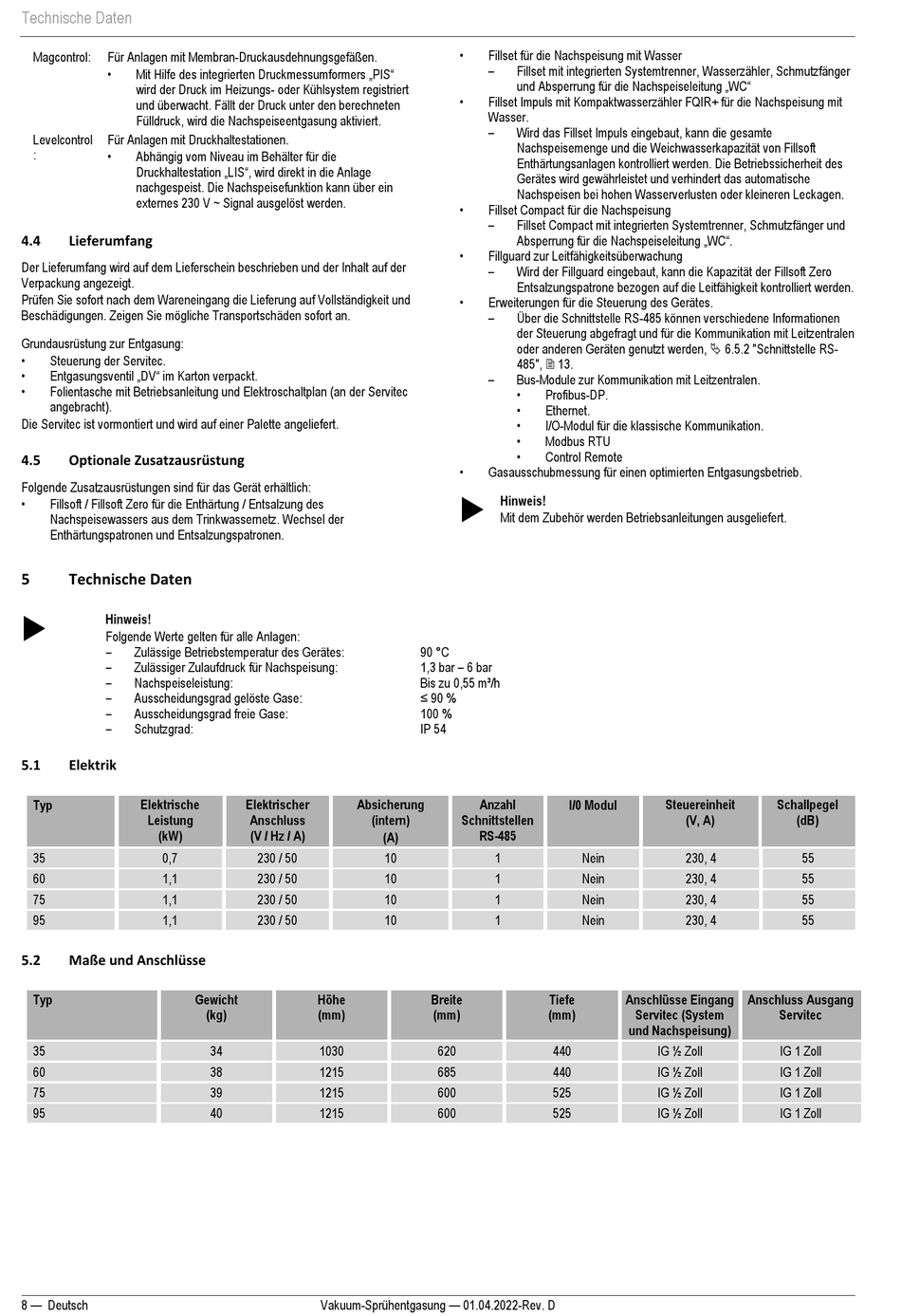

Reflex Servitec 35 Originalbetriebsanleitung Seite 8

Technische Daten
Magcontrol: Für Anlagen mit Membran-Druckausdehnungsgefäßen.
• Mit Hilfe des integrierten Druckmessumformers „PIS"
wird der Druck im Heizungs- oder Kühlsystem registriert
und überwacht. Fällt der Druck unter den berechneten
Fülldruck, wird die Nachspeiseentgasung aktiviert.
Levelcontrol Für Anlagen mit Druckhaltestationen.
•
:
Abhängig vom Niveau im Behälter für die
Druckhaltestation „LIS", wird direkt in die Anlage
nachgespeist. Die Nachspeisefunktion kann über ein
externes 230 V ~ Signal ausgelöst werden.
4.4 Lieferumfang
Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit und
Beschädigungen. Zeigen Sie mögliche Transportschäden sofort an.
Grundausrüstung zur Entgasung:
•
Steuerung der Servitec.
• Entgasungsventil „DV" im Karton verpackt.
•
Folientasche mit Betriebsanleitung und Elektroschaltplan (an der Servitec
angebracht).
Die Servitec ist vormontiert und wird auf einer Palette angeliefert.
4.5 Optionale Zusatzausrüstung
Folgende Zusatzausrüstungen sind für das Gerät erhältlich:
•
Fillsoft / Fillsoft Zero für die Enthärtung / Entsalzung des
Nachspeisewassers aus dem Trinkwassernetz. Wechsel der
Enthärtungspatronen und Entsalzungspatronen.
5 Technische Daten

Hinweis!
Folgende Werte gelten für alle Anlagen:
–
Zulässige Betriebstemperatur des Gerätes:
–
Zulässiger Zulaufdruck für Nachspeisung:
–
Nachspeiseleistung:
–
Ausscheidungsgrad gelöste Gase:
–
Ausscheidungsgrad freie Gase:
–
Schutzgrad:
5.1 Elektrik
Typ Elektrische
Leistung
(kW)
35 0,7
60 1,1
75 1,1
95 1,1
5.2 Maße und Anschlüsse
Typ
35
60
75
95
8 — Deutsch
Elektrischer Absicherung
Anschluss
(V / Hz / A)
230 / 50
230 / 50
230 / 50
230 / 50
Gewicht Höhe
(kg) (mm)
34 1030
38 1215
39 1215
40 1215
Vakuum-Sprühentgasung — 01.04.2022-Rev. D
•
Fillset für die Nachspeisung mit Wasser
–
Fillset mit integrierten Systemtrenner, Wasserzähler, Schmutzfänger
und Absperrung für die Nachspeiseleitung „WC"
•
Fillset Impuls mit Kompaktwasserzähler FQIR+ für die Nachspeisung mit
Wasser.
–
Wird das Fillset Impuls eingebaut, kann die gesamte
Nachspeisemenge und die Weichwasserkapazität von Fillsoft
Enthärtungsanlagen kontrolliert werden. Die Betriebssicherheit des
Gerätes wird gewährleistet und verhindert das automatische
Nachspeisen bei hohen Wasserverlusten oder kleineren Leckagen.
•
Fillset Compact für die Nachspeisung
–
Fillset Compact mit integrierten Systemtrenner, Schmutzfänger und
Absperrung für die Nachspeiseleitung „WC".
•
Fillguard zur Leitfähigkeitsüberwachung
–
Wird der Fillguard eingebaut, kann die Kapazität der Fillsoft Zero
Entsalzungspatrone bezogen auf die Leitfähigkeit kontrolliert werden.
•
Erweiterungen für die Steuerung des Gerätes.
–
Über die Schnittstelle RS-485 können verschiedene Informationen
der Steuerung abgefragt und für die Kommunikation mit Leitzentralen
oder anderen Geräten genutzt werden,  6.5.2 "Schnittstelle RS-
485",  13.
–
Bus-Module zur Kommunikation mit Leitzentralen.
•
•
•
•
•
•
Gasausschubmessung für einen optimierten Entgasungsbetrieb.

Hinweis!
Mit dem Zubehör werden Betriebsanleitungen ausgeliefert.
90 °C
1,3 bar – 6 bar
Bis zu 0,55 m³/h
≤ 90 %
100 %
IP 54
Anzahl
(intern) Schnittstellen
RS-485
(A)
10 1
10 1
10 1
10 1
Breite
(mm)
620
685
600
600
Profibus-DP.
Ethernet.
I/O-Modul für die klassische Kommunikation.
Modbus RTU
Control Remote
I/0 Modul Steuereinheit
(V, A)
Nein 230, 4
Nein 230, 4
Nein 230, 4
Nein 230, 4
Tiefe Anschlüsse Eingang
(mm) Servitec (System
und Nachspeisung)
440 IG ½ Zoll
440 IG ½ Zoll
525 IG ½ Zoll
525 IG ½ Zoll
Schallpegel
(dB)
55
55
55
55
Anschluss Ausgang
Servitec
IG 1 Zoll
IG 1 Zoll
IG 1 Zoll
IG 1 Zoll
